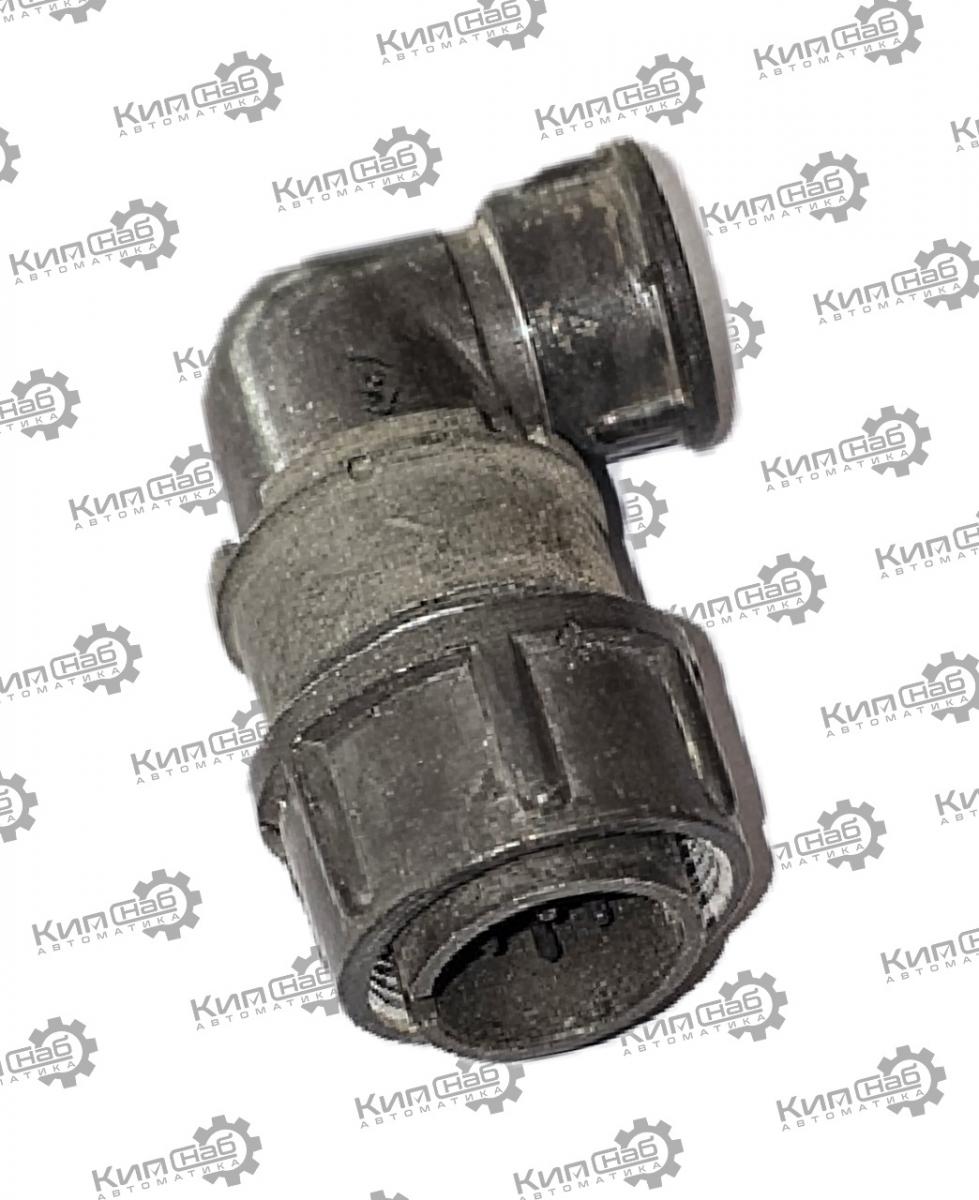

2РМ18КУЭ7Ш1В1 вилка кабельная

2РМ18КУЭ7Ш1В1 — кабельная вилка из серии цилиндрических низкочастотных соединителей 2РМ. Это негерметичный разъём с резьбовым сочленением для коммутации цепей постоянного и переменного тока (до 3 МГц) в аппаратуре общего и специального назначения.

Расшифровка маркировки

• 2РМ — тип соединителя: цилиндрический низкочастотный разъём серии 2РМ.

• 18 — условный размер корпуса.

• К — вид корпуса: кабельный (устанавливается на кабель).

• У — вид патрубка: угловой (удобен при плотной компоновке и ограниченном пространстве).

• Э — гайка патрубка под экранированный кабель (сохраняет экранировку линии при стыковке).

• 7 — количество контактов: 7 шт.

• Ш — часть соединителя: вилка (штыревые контакты).

• 1 — обозначение сочетания контактов (определяет диаметры и схему расположения; для «1» обычно все контакты Ø 1,0 мм).

• В — покрытие контактов: серебро (низкое переходное сопротивление, хорошая стойкость к окислению).

• 1 — исполнение по теплостойкости: до +100 °C.

Основные технические характеристики

• Количество и диаметры контактов: 7 штыревых контактов, обычно Ø 1,0 мм.

• Ток на контакт: ориентировочно до 7 А (зависит от режима и условий охлаждения).

• Суммарная токовая нагрузка: ориентировочно до ~40–50 А при равномерной загрузке.

• Рабочее напряжение: до 560 В.

• Рабочая частота: до 3 МГц.

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Число циклов сочленения‑расчленения: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: до 15 лет.

Конструктивные особенности

• Тип соединения: резьбовое, с одношпоночной поляризацией — исключает ошибочную стыковку.

• Корпус: алюминиевый сплав с защитным покрытием (оксидирование).

• Изолятор: прессматериал (карболит либо аналог).

• Контакты: латунные штыри с серебряным покрытием.

• Монтаж: объёмный, пайка жил к хвостовикам контактов.

• Патрубок: угловой — экономит место при монтаже и снижает риск излома кабеля.

• Защита: пылебрызгозащищённое исполнение, герметизации нет.

Условия эксплуатации

• Диапазон температур: от −60 до +100 °C (исполнение «1»).

• Влажность: до 98 % при +35 °C.

• Механические нагрузки:

  • синусоидальная вибрация 1–5000 Гц, ускорение до 300 м/с² (30 g);

  • одиночные удары до 10 000 м/с² (1000 g), многократные — до 1500 м/с² (15 g).

• Атмосферное давление: работоспособность при пониженном давлении до 1,3⋅10−4 Па.

Совместимость и ответные части

Вилка 2РМ18КУЭ7Ш1В1 стыкуется с приборными (блочными) розетками того же типономинала, например:

• 2РМ18Б7Г1В1;

• 2РМ18БП7Г1В1 (с прямым патрубком);

• аналогичными исполнениями с тем же условным размером (18), количеством контактов (7), сочетанием контактов (1) и покрытием (В).

Важно, чтобы совпадали размер, число и схема контактов, а также тип исполнения (экранирование, теплостойкость).

Вывод:
2РМ18КУЭ7Ш1В1 — компактная кабельная вилка на 7 контактов с угловым патрубком и возможностью подключения экранированного кабеля. Она рассчитана на работу в жёстких условиях (вибрации, удары, перепады температур) и подходит для ответственных цепей в авиационной, военной и промышленной аппаратуре.
