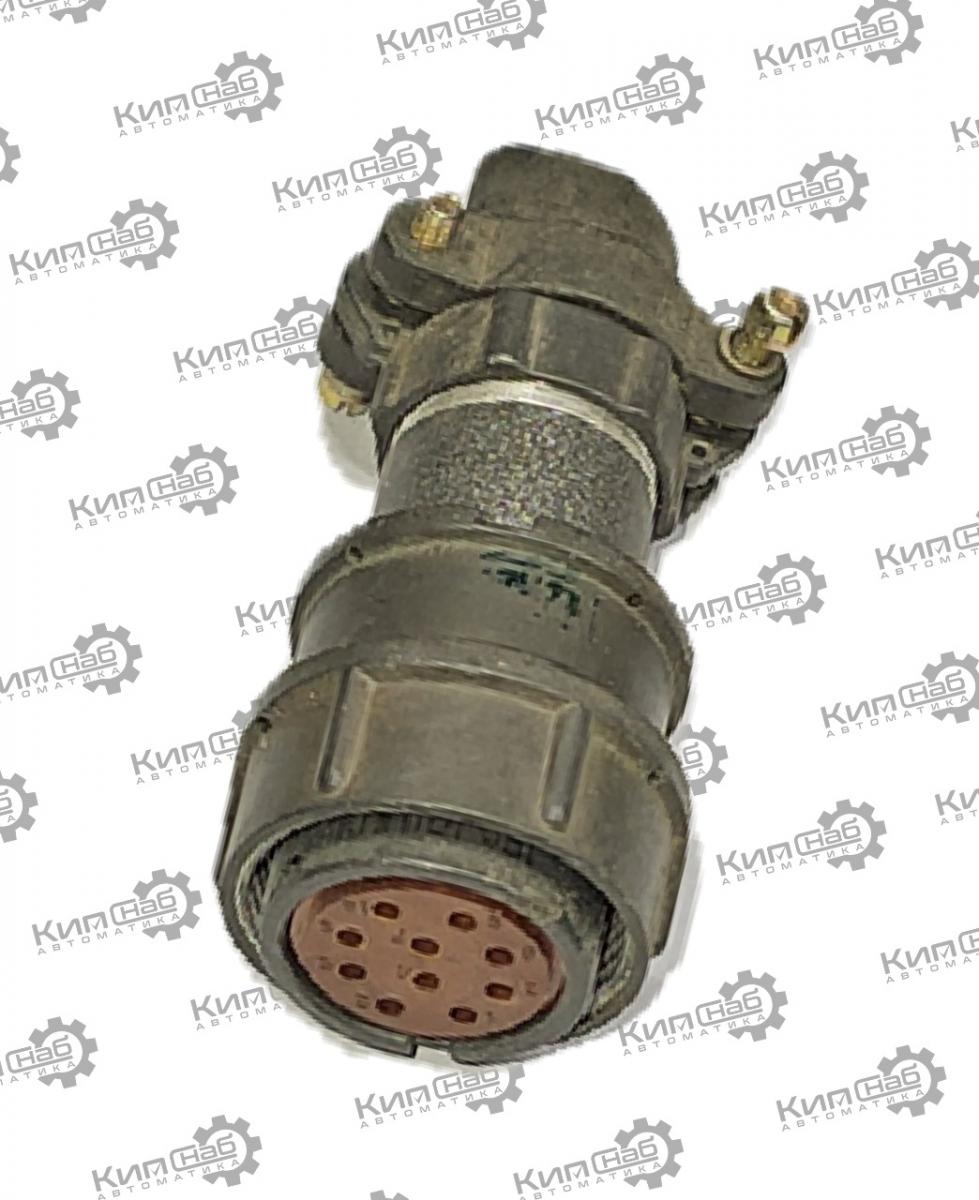

2РМ22КПН10Г1А1Л розетка кабельная

Розетка кабельная 2РМ22КПН10Г1А1Л применяется для соединения участков электрических цепей — постоянного тока либо переменного частотой до 3 МГц — в радиоэлектронной и специальной аппаратуре. Розетку монтируют на кабель; сочленяют с ответной вилкой (тип соединения нужно подбирать строго по совместимости).

Расшифровка маркировки

• 2РМ — серия соединителей.
• 22 — условный размер корпуса.
• К — кабельный корпус (монтируется на кабель).
• П — прямой патрубок (не угловой).
• Н — гайка патрубка под неэкранированный кабель.
• 10 — количество контактов: 10 шт.
• Г — это розетка (гнездо); если бы было «Ш» — это была бы вилка.
• 1 — сочетание контактов: все контакты диаметром 1,0 мм.
• А — покрытие контактов: золото.
• 1 — теплостойкость до 100 °C.
• Л — означает «левая» (особенность исполнения резьбы/сочленения): важно, чтобы ответная часть была совместима именно с такой версией.

Электрические параметры

• Рабочее напряжение: до 560 В.
• Максимальное напряжение: до 700 В.
• Токовая нагрузка: до 7 А на один контакт; суммарно по всем 10 контактам — до 58 А.
• Сопротивление контакта: не более 0,005 Ом.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Ёмкость между контактами: не более 6 пФ.
• Сечение подключаемых проводов: обычно до 0,5 мм² (под пайку).

Механические и эксплуатационные характеристики

• Тип сочленения: резьбовое, с одношпоночной поляризацией — чтобы исключить ошибочное соединение.
• Количество циклов сочленений‑расчленений: не менее 500.
• Минимальная наработка: не менее 1000 часов.
• Температурный диапазон: от –60 до +100 °C.
• Климатическое исполнение: УХЛ2.1.
• Стойкость к воздействиям: выдерживает вибрацию, удары, пониженное давление — подходит для жёстких условий эксплуатации.
• Материал корпуса: металл (обычно алюминиевый сплав).
• Материал изолятора: пресс‑материал (типа карболита).
• Масса: ориентировочно около 30–35 г.

Конструкция и монтаж

• Монтаж: на кабель, пайка выводов.
• Патрубок: прямой, гайка под неэкранированный кабель (если нужна экранировка — берут версию с «Э»).
• Выводы: под объёмный монтаж (пайка).
• Особенности: из‑за буквы «Л» в маркировке критично подбирать ответную часть строго под это исполнение — иначе резьбовое сочленение не подойдёт.
