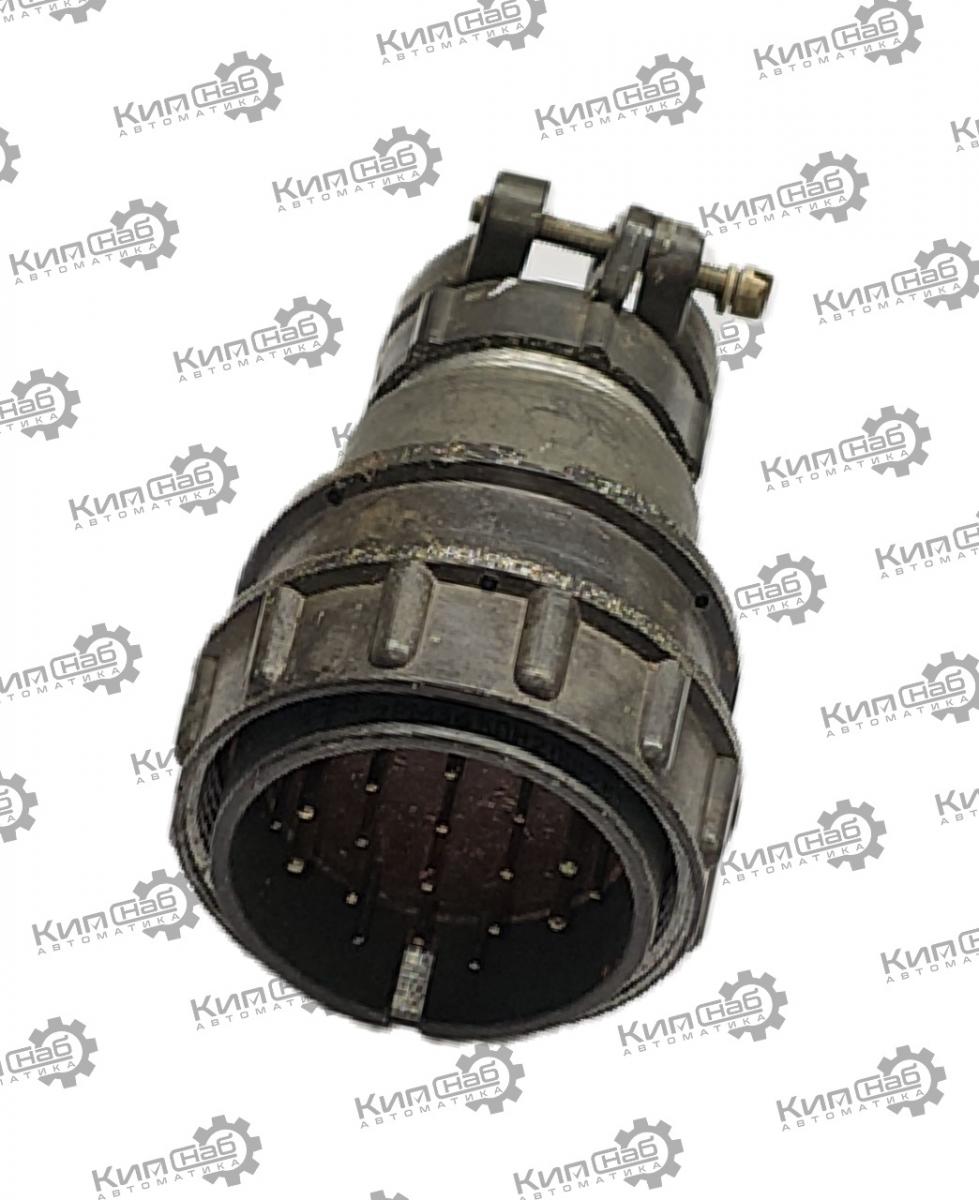

2РМ36КПН20Ш2В1 вилка кабельная

2РМ36КПН20Ш2В1 — кабельная вилка цилиндрического типа из серии 2РМ. Предназначена для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В. Используется для соединения и разъединения цепей в радиоэлектронной аппаратуре и промышленном оборудовании.

Расшифровка обозначения

• 2РМ — тип соединителя (низкочастотный цилиндрический негерметичный разъём);

• 36 — условный размер корпуса (посадочный диаметр);

• К — вид корпуса: кабельный;

• П — вид патрубка: прямой;

• Н — вид гайки патрубка: для неэкранированного кабеля;

• 20 — количество контактов;

• Ш — часть соединителя: вилка (штырь);

• 2 — обозначение сочетания контактов (16 контактов диаметром 1 мм, 4 контакта диаметром 1,5 мм);

• В — покрытие контактов: серебро;

• 1 — теплостойкость: до +100∘C.

Основные характеристики

• Тип: кабельная вилка, цилиндрический разъём.

• Климатическое исполнение: УХЛ 2.1 (умеренный и холодный климат) по ГОСТ 15150‑69.

• Сочленение: резьбовое.

• Поляризация корпуса: одношпоночная (исключает неправильное подключение).

• Монтаж: объёмный, методом пайки проводов к хвостовикам контактов.

• Материал корпуса: алюминиевый сплав.

• Изоляция: карболит.

• Материал контактов: латунь ЛС59‑1.

• Форма контактов: круглые, извлекаемые.

• Наличие уплотнительной втулки: есть.

• Цвет корпуса: серый.

• Вес: около 90 г.

• Габаритные размеры: ориентировочно 45×67,5 мм (диаметр × длина).

Электрические параметры

• Рабочее напряжение: 560 В.

• Максимальное напряжение: до 700 В.

• Ток на одиночный контакт: до 5 А (для контактов диаметром 1 мм), до 10 А (для контактов диаметром 1,5 мм).

• Суммарная токовая нагрузка: до 100 А.

• Сопротивление контактов: ≤ 0,005 Ом.

• Сопротивление изоляции (в нормальных условиях): ≥ 1000 МОм.

• Ёмкость между контактами: ≤ 6 пФ.

Эксплуатационные параметры

• Диапазон рабочих температур: от −60∘C до +100∘C.

• Относительная влажность: до 98 % при температуре +40∘C.

• Вибрация (синусоидальная): диапазон частот 1–5000 Гц, ускорение до 490 м/с² (50 g).

• Ударные нагрузки:

  • одиночные удары — до 5000 м/с² (500 g);

  • многократные удары — до 1000 м/с² (100 g).

• Пониженное атмосферное давление: до 1,3⋅10−4 Па.

• Повышенное атмосферное давление: до 294 199 Па (3 кгс/см²).

• Количество циклов сочленения‑расчленения: 500.

• Минимальная наработка: 1000 часов (во всех режимах и условиях, допускаемых ТУ).

• Срок сохраняемости: 15 лет.

Совместимость

Вилка 2РМ36КПН20Ш2В1 совместима с розетками серии 2РМ соответствующего типоразмера, например:

• 2РМ36Б20Г2В1;

• 2РМ36БПН20Г2В1 и др.

Важно: соединение выполняется только между кабельным и блочным разъёмом (кабельная вилка + блочная розетка).

Области применения

• радиоэлектронная аппаратура общего и специального назначения;

• авиационное и космическое оборудование;

• военная техника;

• промышленная автоматика;

• системы связи и передачи данных;

• контрольно‑измерительные приборы.

Особенности эксплуатации

• Маркировка цифро‑буквенным кодом нанесена на корпусе.

• При монтаже требуется обеспечить надёжную фиксацию кабеля в патрубке и качественную пайку контактов.

• Уплотнительная втулка повышает защиту от пыли и влаги.

• Для дополнительной защиты от внешних воздействий рекомендуется использовать кожухи или заглушки.

Итог: 2РМ36КПН20Ш2В1 — надёжный разъём для ответственных применений в жёстких условиях эксплуатации. Обеспечивает стабильное электрическое соединение при значительных механических и климатических нагрузках, совместим с рядом отечественных разъёмов и рассчитан на длительный срок службы.
