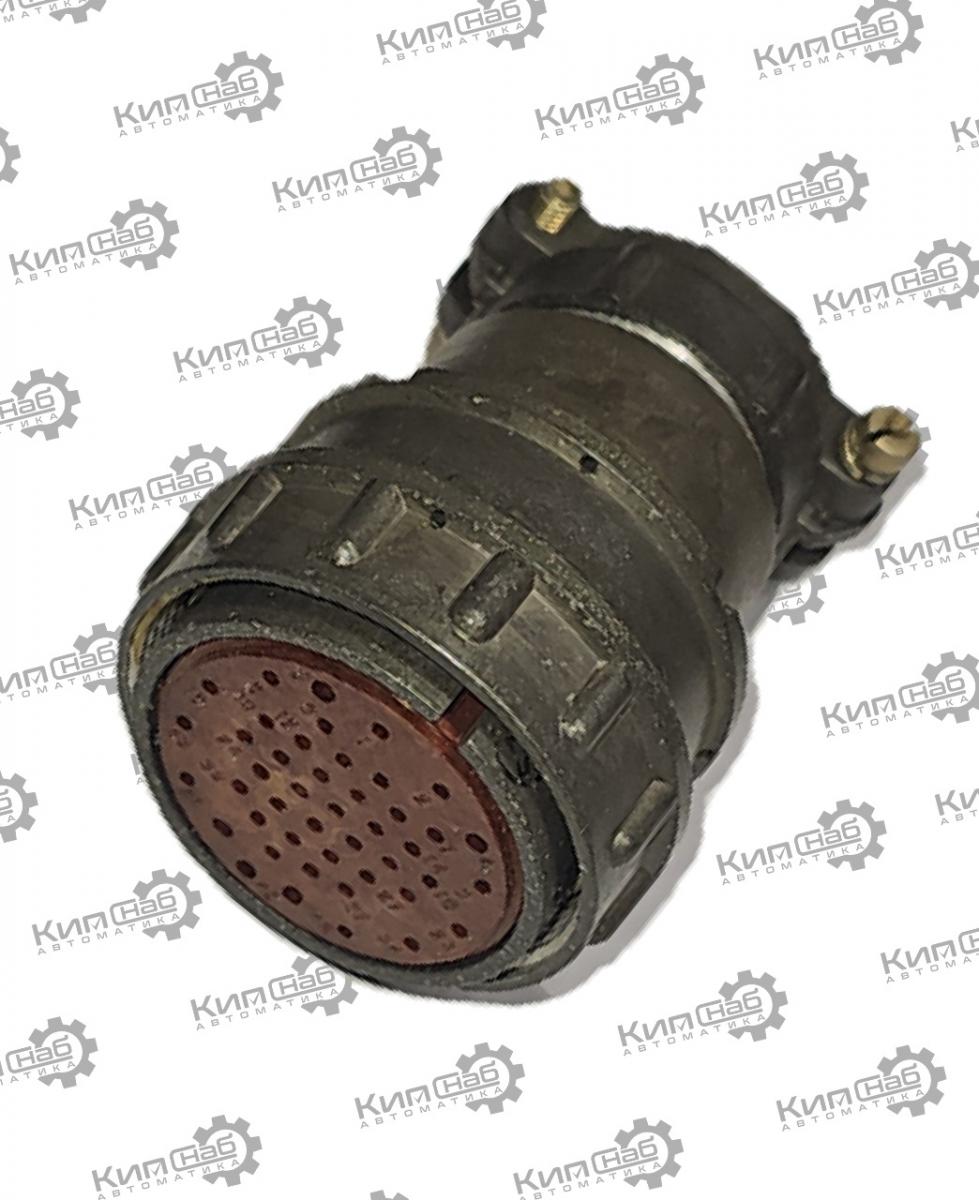

2РМ39КПН45Г2В1 розетка кабельная

2РМ39КПН45Г2В1 — цилиндрический низкочастотный разъём (розетка кабельного типа) для внутреннего монтажа. Предназначен для соединения электрических цепей постоянного и переменного токов (частотой до 3 МГц) в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Расшифровка обозначения

• 2РМ — тип соединителя (низкочастотный цилиндрический, негерметичный, тропикоустойчивый);

• 39 — условный размер корпуса (посадочный диаметр, 39 мм);

• К — вид корпуса: кабельный (в отличие от Б — блочный/приборный);

• П — вид патрубка: прямой (У — угловой);

• Н — вид гайки патрубка: для неэкранированного кабеля (Э — для экранированного);

• 45 — количество контактов;

• Г — часть соединителя: розетка (Ш — вилка);

• 2 — сочетание контактов: контакты диаметром 1 мм и 1,5 мм;

• В — покрытие контактов: серебро (А — золото);

• 1 — теплостойкость: до 100 °C.

Основные технические характеристики

• Тип соединителя: негерметичный.

• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150‑69 (всеклиматическое).

• Способ сочленения: резьбовой, с одношпоночной поляризацией корпусов.

• Материал корпуса: металл (алюминиевый сплав).

• Материал изолятора: карболит.

• Количество контактов: 45.

• Диаметры контактов: 1 мм и 1,5 мм (в комбинации).

• Покрытие контактов: серебро.

• Максимальное рабочее напряжение: 560–700 В.

• Токовая нагрузка:

  • на одиночный контакт: 4–8 А (зависит от диаметра контакта);

  • суммарная на соединитель: 167 А.

• Сопротивление контактов: не более 2,5–5 мОм (зависит от диаметра контакта).

• Ёмкость между контактами: не более 6 пФ.

• Сопротивление изоляции: не менее 5000 МОм.

• Рабочая температура: от −60 °C до +100 °C.

• Относительная влажность: до 98 % при +40 °C.

• Виброустойчивость: диапазон частот 1–5000 Гц, ускорение до 490 м/с² (50 g).

• Ударопрочность:

  • одиночные удары — до 5000 м/с² (500 g);

  • многократные удары — до 1000 м/с² (100 g).

• Атмосферное давление: рабочее — от 133,32⋅10−12 Па до 50,6⋅104 Па.

• Минимальная наработка: 1000 часов.

• Количество сочленений‑расчленений: до 500.

• Срок сохраняемости (гарантийный): не менее 15 лет.

• Длина розетки: 67,5 мм.

• Масса: не более 51 г.

Особенности эксплуатации

• Подсоединение проводов к хвостовикам контактов выполняется методом пайки.

• Совместима с вилками серии 2РМ (например, 2РМ39БПН45Ш2В1 и др.).

• Рабочее положение в пространстве — любое.

• Резьбовое соединение обеспечивает надёжное крепление и защиту от случайного рассоединения.

• Одношпоночная поляризация предотвращает неправильное сочленение вилки и розетки.

• Предназначена для работы в умеренных и холодных климатических условиях, устойчива к вибрациям, ударным нагрузкам и повышенной влажности.
