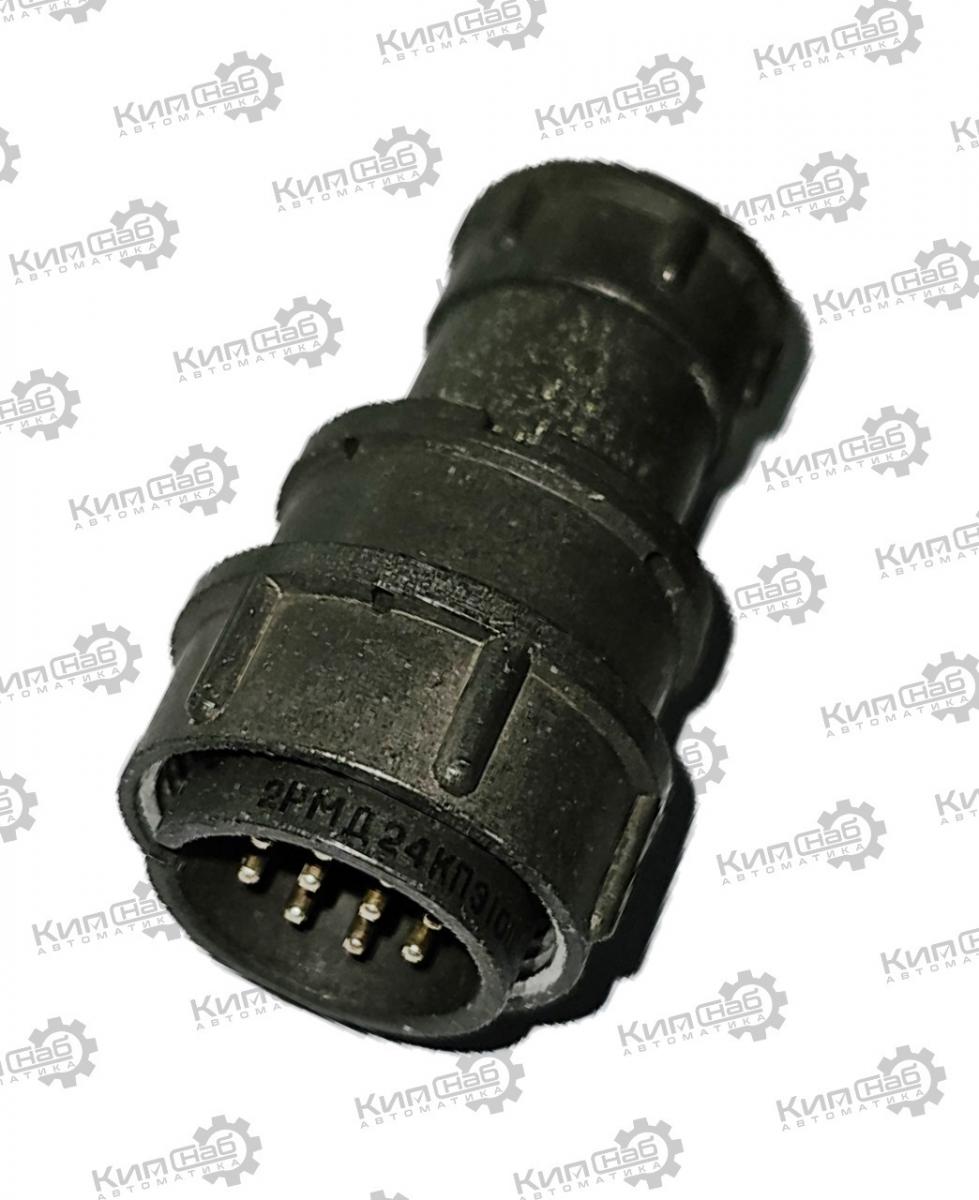

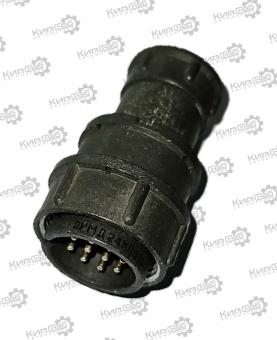

2РМД24КПЭ10Ш5В1 вилка кабельная

2РМД24КПЭ10Ш5В1 — кабельная вилка из серии цилиндрических низкочастотных соединителей 2РМД. Это негерметичный разъём с резьбовым сочленением для коммутации цепей постоянного и переменного тока (до 3 МГц) в радиоэлектронной аппаратуре общего и специального назначения.

Расшифровка маркировки

• 2РМД — тип соединителя: цилиндрический низкочастотный разъём серии 2РМД (модифицированное исполнение, повышенная надёжность).

• 24 — условный размер корпуса.

• К — вид корпуса: кабельный (устанавливается на кабель).

• П — вид патрубка: прямой.

• Э — гайка патрубка под экранированный кабель.

• 10 — количество контактов: 10 шт.

• Ш — часть соединителя: вилка (штыревые контакты).

• 5 — обозначение сочетания контактов (определяет диаметры и схему расположения).

• В — покрытие контактов: серебро.

• 1 — исполнение по теплостойкости: до +100 °C.

Основные технические характеристики

• Количество контактов: 10 штыревых.

• Ток на контакт: обычно до 10–15 А (зависит от конкретного сочетания контактов и режима работы).

• Суммарная токовая нагрузка: ориентировочно до ~150 А при равномерной загрузке.

• Рабочее напряжение: до 560 В (в ряде исполнений — до 700 В).

• Рабочая частота: до 3 МГц.

• Сопротивление контактов: не более 2,5 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Число циклов сочленения‑расчленения: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: до 15 лет.

Конструктивные особенности

• Тип соединения: резьбовое, с одношпоночной поляризацией — исключает ошибочную стыковку.

• Корпус: алюминиевый сплав с защитным покрытием (оксидирование).

• Изолятор: прессматериал (обычно карболит либо аналог).

• Контакты: латунные штыри с серебряным покрытием — обеспечивают низкое переходное сопротивление и стойкость к окислению.

• Монтаж: объёмный, пайка жил к хвостовикам контактов.

• Патрубок: прямой, гайка рассчитана на подключение экранированного кабеля — это сохраняет экранировку линии при стыковке.

• Защита: пылебрызгозащищённое исполнение, герметизации нет.

Условия эксплуатации

• Диапазон температур: от −60 до +100 °C (исполнение «1»).

• Влажность: до 98 % при +35 °C.

• Механические нагрузки:

  • синусоидальная вибрация 1–5000 Гц, ускорение до 300 м/с² (30 g);

  • одиночные удары до 10 000 м/с² (1000 g), многократные — до 1500 м/с² (15 g).

• Атмосферное давление: работоспособность при пониженном давлении до 1,3⋅10−4 Па.

Совместимость и ответные части

Вилка 2РМД24КПЭ10Ш5В1 стыкуется с приборными (блочными) розетками того же типономинала, например:

• 2РМД24Б10Г5В1;

• 2РМД24БП10Г5В1 (с прямым патрубком);

• аналогичными исполнениями с нужным сочетанием контактов.

Важно совпадение условного размера (24), количества контактов (10), сочетания контактов (5), а также типа исполнения (экранирование, теплостойкость).

Вывод:
2РМД24КПЭ10Ш5В1 — компактная кабельная вилка на 10 контактов под экранированный кабель: она рассчитана на значительные токи (до ~15 А на контакт), устойчива к вибрациям, ударам и перепадам температур, а резьбовая фиксация и поляризация обеспечивают надёжную стыковку.
