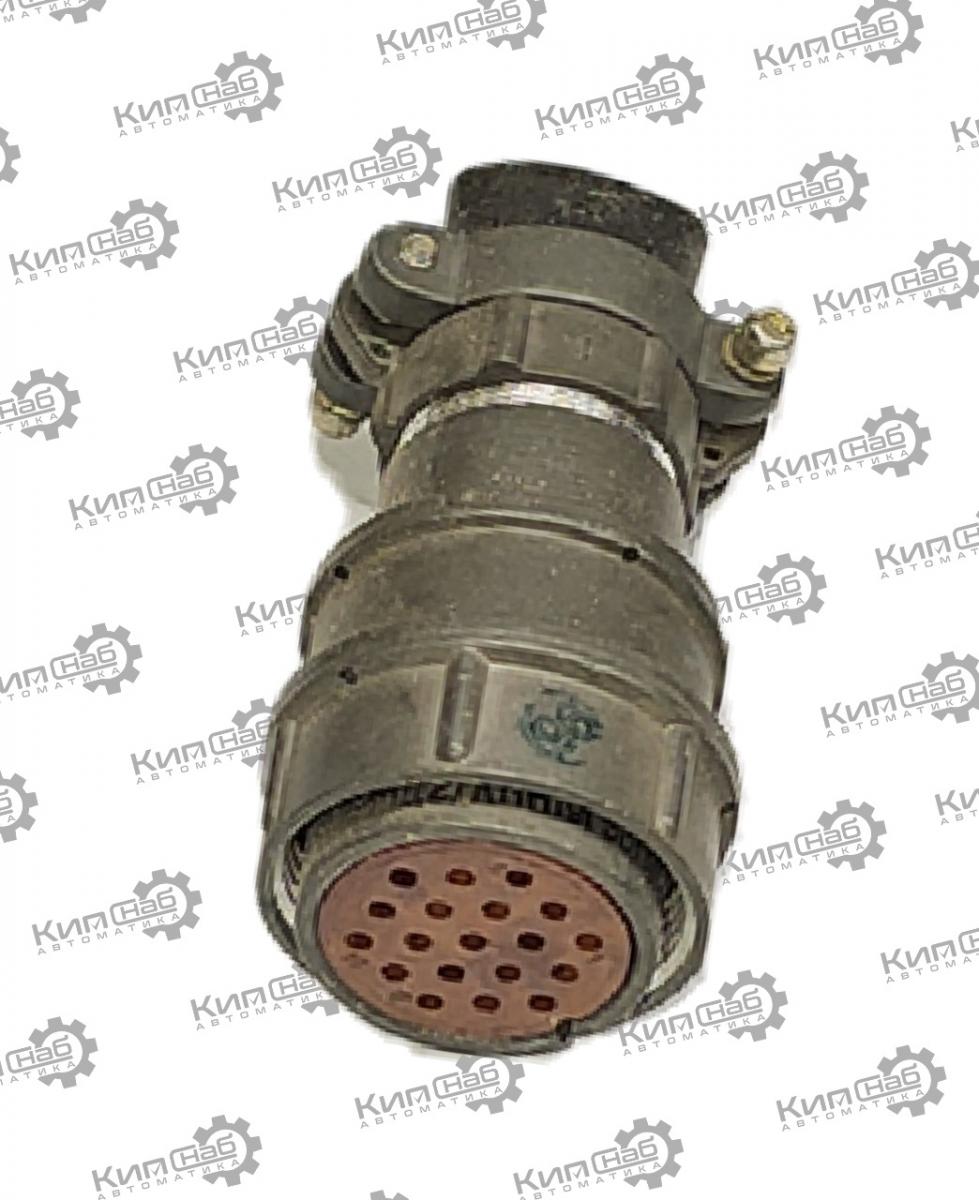

2РМД27КПН19Г5В1Л розетка кабельная

2РМД27КПН19Г5В1Л — кабельная розетка из серии цилиндрических низкочастотных соединителей 2РМД с прямым патрубком и гайкой под неэкранированный кабель. Предназначена для коммутации цепей постоянного и переменного тока (до 3 МГц) в жёстких условиях эксплуатации.

Расшифровка маркировки

• 2РМД — серия цилиндрических низкочастотных разъёмов.

• 27 — условный размер корпуса.

• К — вид корпуса: кабельный (для установки на кабель).

• П — прямой патрубок.

• Н — гайка патрубка под неэкранированный кабель.

• 19 — количество контактов: 19 шт.

• Г — часть соединителя: розетка (гнездовые контакты).

• 5 — сочетание контактов: схема расположения и диаметры (обычно часть контактов Ø 1,5 мм, часть — Ø 2,5 мм; точные пропорции — по ТУ).

• В — покрытие контактов: серебро.

• 1 — исполнение по теплостойкости: до +100 °C.

• Л — вариант исполнения (модификация в рамках серии; может влиять на отдельные конструктивные нюансы, но не на основные электрические параметры).

Основные технические характеристики

• Количество контактов: 19.

• Тип соединения: резьбовое, с одношпоночной поляризацией (исключает ошибочную стыковку).

• Рабочее напряжение: до 560–700 В.

• Рабочая частота: до 3 МГц.

• Ток на контакт: ориентировочно до 10–15 А для Ø 1,5 мм и до 25–30 А для Ø 2,5 мм (зависит от режима и охлаждения).

• Сопротивление контактов: не более 2,5 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Число циклов сочленения‑расчленения: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: до 15 лет.

Конструктивные особенности

• Корпус: алюминиевый сплав с защитным покрытием.

• Изолятор: прессматериал (карболит либо аналог).

• Контакты: гнёзда из латуни с серебряным покрытием — низкое переходное сопротивление и стойкость к окислению.

• Патрубок: прямой, гайка рассчитана на неэкранированный кабель.

• Монтаж: на кабель, хвостовики контактов под пайку проводов.

• Защита: пылебрызгозащищённое исполнение, герметизации нет.

Условия эксплуатации

• Диапазон температур: от −60 до +100 °C (исполнение «1»).

• Влажность: до 98 % при +35 °C.

• Механические нагрузки:

  • синусоидальная вибрация 1–5000 Гц, ускорение до 300 м/с² (30 g);

  • многократные удары — до 1500 м/с² (15 g), одиночные — до 10 000 м/с² (100 g).

• Атмосферное давление: работоспособность при пониженном давлении до 1,3⋅10−4 Па.

Совместимость и ответные части

Розетка 2РМД27КПН19Г5В1Л стыкуется с приборными (блочными) вилками того же типономинала, например:

• 2РМД27Б19Ш5В1 (приборная вилка, прямой патрубок, без экранирования);

• аналогичными исполнениями с совпадающими параметрами.

Критично совпадение:

• условного размера (27);

• количества контактов (19);

• сочетания контактов (5);

• типа гайки (Н — под неэкранированный кабель);

• теплостойкости и климатического исполнения.
