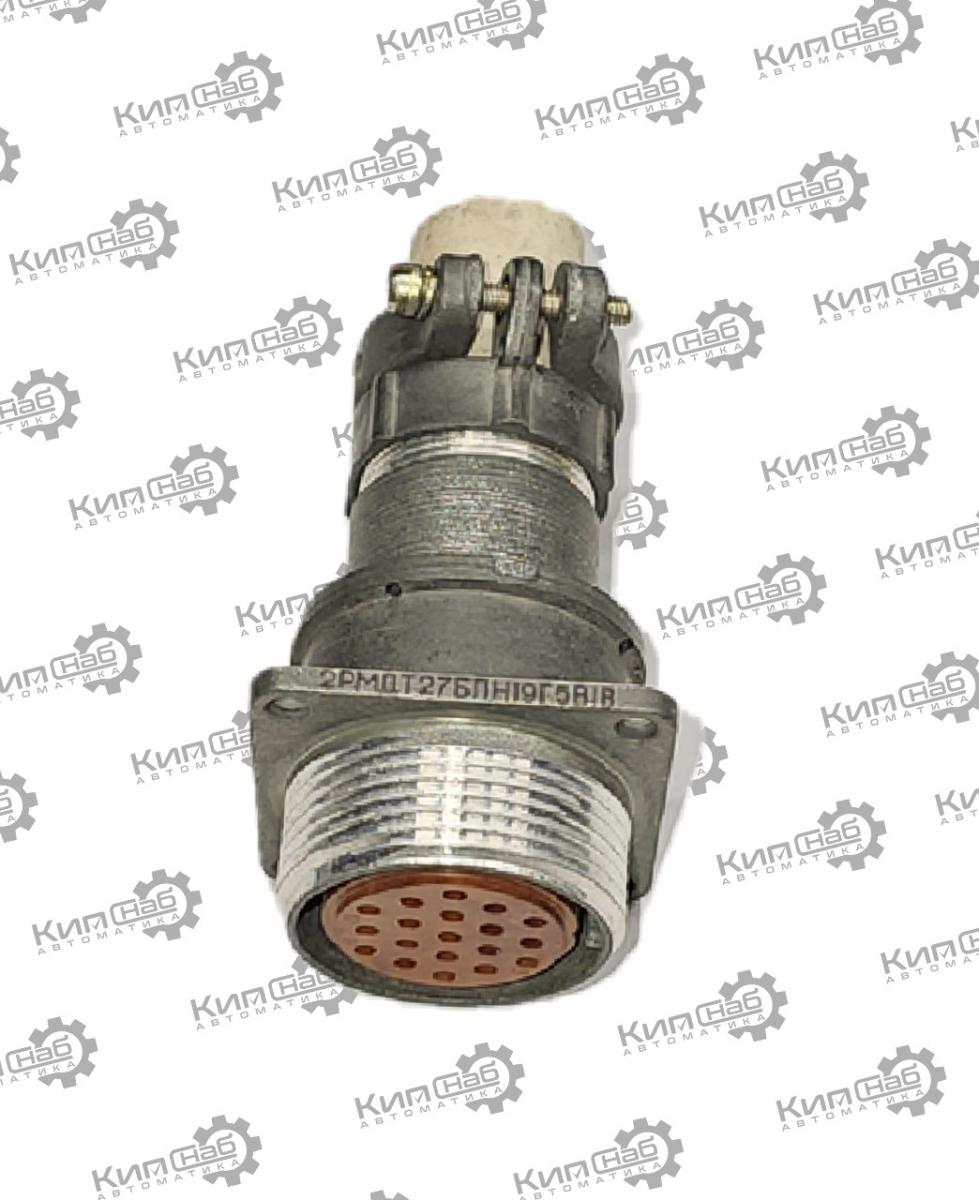

2РМДТ27БПН19Г5В1В розетка блочная

2РМДТ27БПН19Г5В1В — приборная (блочная) розетка из серии цилиндрических низкочастотных соединителей 2РМДТ (модифицированное исполнение серии 2РМД) с прямым патрубком и гайкой под неэкранированный кабель. Предназначена для коммутации цепей постоянного и переменного тока (до 3 МГц).

Расшифровка маркировки

• 2РМДТ — серия цилиндрических низкочастотных разъёмов, модифицированное исполнение.

• 27 — условный размер корпуса.

• Б — вид корпуса: блочный (приборный), для установки на панель/в блок.

• П — прямой патрубок.

• Н — гайка патрубка под неэкранированный кабель.

• 19 — количество контактов: 19 шт.

• Г — часть соединителя: розетка (гнездовые контакты).

• 5 — сочетание контактов: схема расположения и диаметры контактов (часть Ø 1,5 мм, часть Ø 2,5 мм; точные пропорции — по ТУ).

• В — покрытие контактов: серебро.

• 1 — исполнение по теплостойкости: до +100 °C.

• В (последняя) — всеклиматическое исполнение.

Основные технические характеристики

• Количество контактов: 19.

• Тип соединения: резьбовое, с одношпоночной поляризацией.

• Рабочее напряжение: до 560–700 В.

• Рабочая частота: до 3 МГц.

• Ток на контакт: ориентировочно до 10–15 А для Ø 1,5 мм и до 25–30 А для Ø 2,5 мм (зависит от режима).

• Сопротивление контактов: не более 2,5 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Число циклов сочленения‑расчленения: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: до 15 лет.

Конструктивные особенности

• Корпус: алюминиевый сплав с защитным покрытием.

• Изолятор: прессматериал (карболит либо аналог).

• Контакты: гнёзда из латуни с серебряным покрытием.

• Патрубок: прямой, гайка под неэкранированный кабель.

• Монтаж: крепление на панель, хвостовики контактов под пайку.

• Защита: пылебрызгозащищённое исполнение, без герметизации.

Условия эксплуатации

• Диапазон температур: от −60 до +100 °C.

• Влажность: до 98 % при +35 °C.

• Механические нагрузки 2РМДТ27:

  • синусоидальная вибрация 1–5000 Гц, ускорение до 300 м/с² (30 g);

  • многократные удары — до 1500 м/с² (15 g), одиночные — до 10 000 м/с² (100 g).

• Атмосферное давление: работоспособность при пониженном давлении до 1,3⋅10−4 Па.
