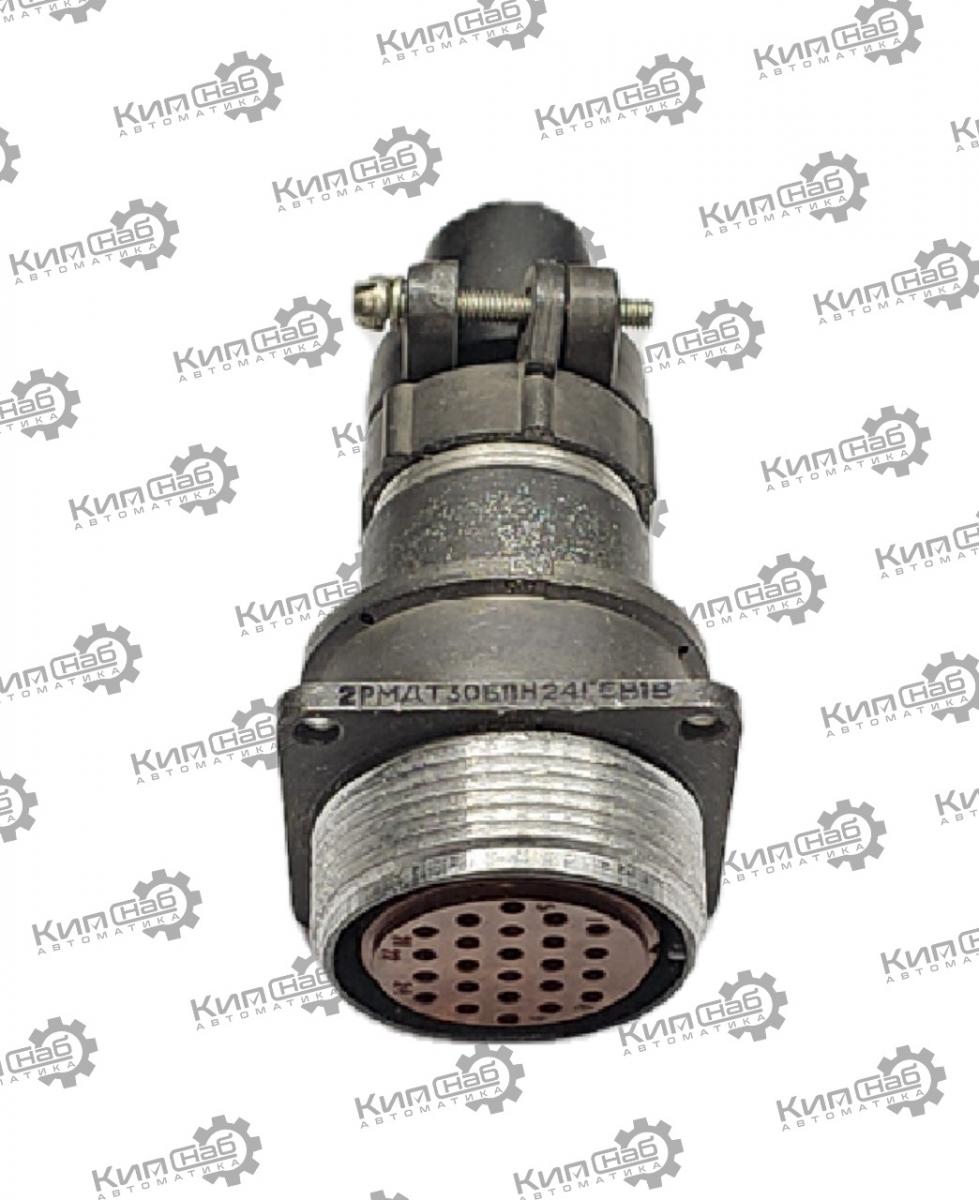

2РМДТ30БПН24Г5В1В розетка блочная

2РМДТ30БПН24Г5В1В — приборная (блочная) розетка из серии цилиндрических низкочастотных соединителей 2РМДТ (модифицированное исполнение серии 2РМД) с прямым патрубком и гайкой под неэкранированный кабель. Предназначена для надёжной коммутации цепей постоянного и переменного тока (до 3 МГц) в жёстких условиях эксплуатации — в том числе в авиационной, военной и промышленной аппаратуре.

Расшифровка маркировки

• 2РМДТ — тип соединителя: цилиндрический низкочастотный разъём, серия 2РМД, модифицированное исполнение (повышенная надёжность, улучшенные характеристики).

• 30 — условный размер корпуса.

• Б — вид корпуса: блочный (приборный), для установки на панель/в блок.

• П — вид патрубка: прямой.

• Н — гайка патрубка под неэкранированный кабель (в отличие от «Э» — под экранированный).

• 24 — количество контактов: 24 шт.

• Г — часть соединителя: розетка (гнездовые контакты).

• 5 — обозначение сочетания контактов: определяет диаметры и схему расположения (для «5» обычно часть контактов Ø 1,5 мм, часть — Ø 2,5 мм).

• В — покрытие контактов: серебро.

• 1 — исполнение по теплостойкости: до +100 °C.

• В (последняя) — всеклиматическое исполнение.

Основные технические характеристики

• Количество и тип контактов: 24 гнездовых контакта, сочетание «5» (обычно смешанный набор Ø 1,5 и Ø 2,5 мм; точное распределение берут из ТУ).

• Ток на контакт: ориентировочно до 10–15 А для Ø 1,5 мм и до 25–30 А для Ø 2,5 мм (зависит от режима и охлаждения).

• Суммарная токовая нагрузка: ориентировочно до нескольких сотен ампер при равномерной загрузке.

• Рабочее напряжение: до 560 В (в ряде исполнений — до 700 В).

• Рабочая частота: до 3 МГц.

• Сопротивление контактов: не более 2,5 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Число циклов сочленения‑расчленения: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: до 15 лет.

Конструктивные особенности

• Тип соединения: резьбовое, с одношпоночной поляризацией — исключает ошибочную стыковку и обеспечивает надёжную фиксацию.

• Корпус: алюминиевый сплав с защитным покрытием (оксидирование).

• Изолятор: прессматериал (карболит либо аналог).

• Контакты: латунные гнёзда с серебряным покрытием — низкое переходное сопротивление и стойкость к окислению.

• Патрубок: прямой, гайка рассчитана на неэкранированный кабель — важно учитывать это при подборе ответной части.

• Монтаж: крепление на панель/в приборный блок; хвостовики под пайку проводов.

• Защита: пылебрызгозащищённое исполнение, герметизации нет.

Условия эксплуатации

• Диапазон температур: от −60 до +100 °C (исполнение «1»).

• Влажность: до 98 % при +35 °C.

• Механические нагрузки:

  • синусоидальная вибрация 1–5000 Гц, ускорение до 300 м/с² (30 g);

  • одиночные удары до 10 000 м/с² (1000 g), многократные — до 1500 м/с² (15 g).

• Атмосферное давление: работоспособность при пониженном давлении до 1,3⋅10−4 Па.

Совместимость и ответные части

Розетка 2РМДТ30БПН24Г5В1В стыкуется с кабельными вилками того же типономинала, например:

• 2РМДТ30К24Ш5В1В (кабельная вилка, прямой патрубок, без экранирования);

• аналогичными исполнениями с нужным патрубком и гайкой.

Важно совпадение:

• условного размера (30);

• количества контактов (24);

• сочетания контактов (5);

• типа исполнения (неэкранированное «Н», теплостойкость «1», всеклиматика «В»).

Вывод:
2РМДТ30БПН24Г5В1В — мощная приборная розетка на 24 контакта для жёстких условий: вибрации, удары, перепады температур и давления. Учитывая ваш интерес к сериям 2РМТ, 2РМД, ШР и другим соединителям, этот разъём уместен там, где нужна плотная коммутация силовых и сигнальных цепей с надёжной резьбовой фиксацией и поляризацией, а экранирование линии не требуется.
