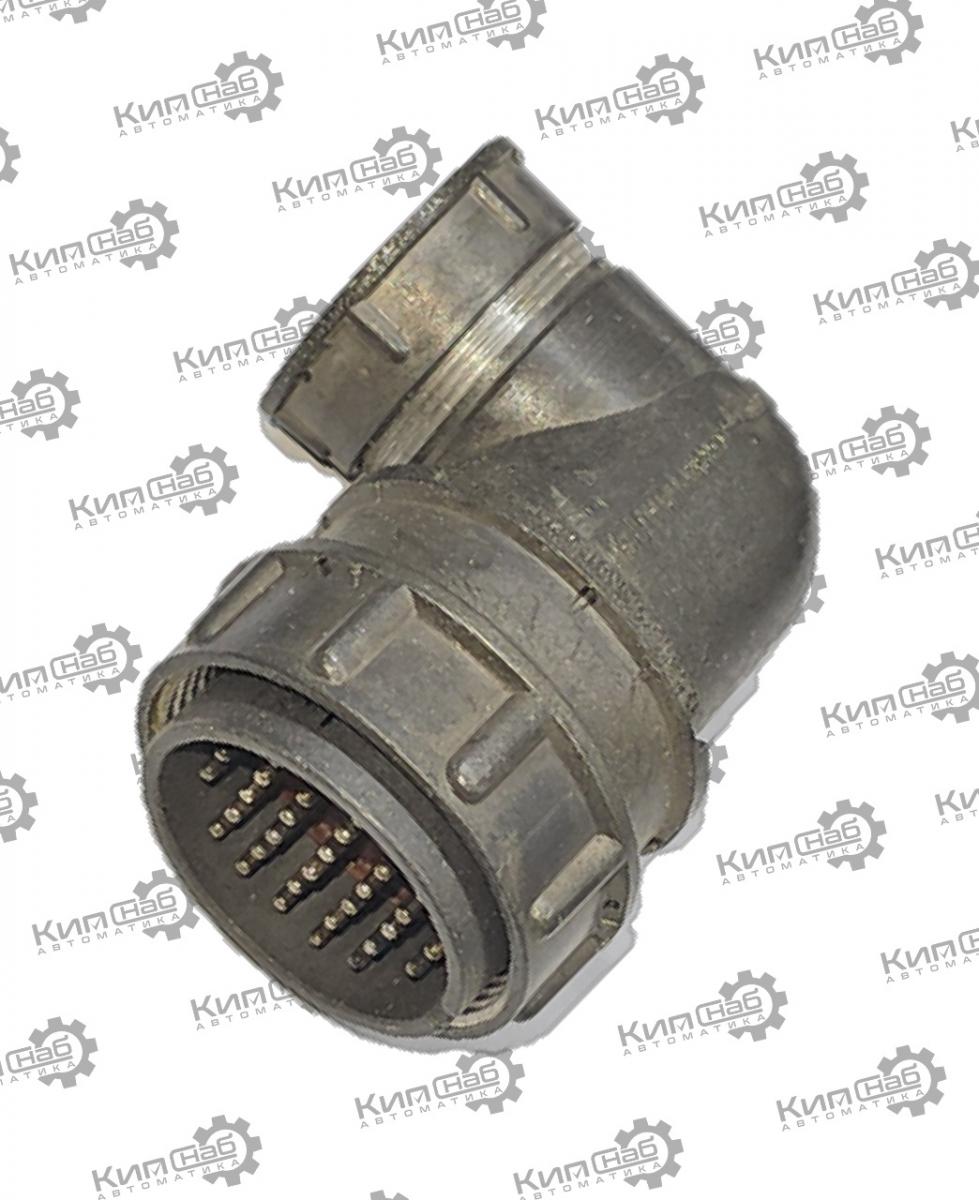

2РМДТ33КУЭ32Ш5В1В вилка кабельная

2РМДТ33КУЭ32Ш5В1В — герметичная кабельная вилка серии 2РМДТ, предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Используется в составе радиоэлектронной аппаратуры в жёстких условиях эксплуатации.

Расшифровка обозначения

• 2РМДТ — тип соединителя (низкочастотный цилиндрический герметичный разъём);

• 33 — условный размер корпуса (посадочный диаметр);

• К — вид корпуса: кабельный;

• У — угловое исполнение патрубка;

• Э — вид гайки патрубка: для экранированного кабеля;

• 32 — количество контактов;

• Ш — часть соединителя: вилка (штырь);

• 5 — сочетание контактов (определяет типы и диаметры контактов в составе соединителя);

• В — покрытие контактов: серебро;

• 1 — теплостойкость: до +100∘C;

• В — модификация (вариант исполнения).

Основные характеристики

• Тип: кабельная вилка, цилиндрический разъём;

• Климатическое исполнение: УХЛ 2.1 (умеренный и холодный климат) по ГОСТ 15150‑69;

• Сочленение: резьбовое;

• Поляризация корпуса: одношпоночная (исключает неправильное подключение);

• Материал корпуса: алюминиевый сплав;

• Изоляция: термостойкий диэлектрик;

• Степень защиты: высокая герметичность (обеспечивает защиту от влаги и пыли);

• Вес: около 103–106 г;

• Габаритные размеры: ориентировочно 50×75 мм (диаметр × длина).

Электрические параметры

• Род тока: постоянный, переменный (до 3 МГц), импульсный;

• Максимальное рабочее напряжение: до 700 В;

• Максимальный ток на контакт: зависит от сочетания контактов (тип 5), обычно до 5–10 А на контакт;

• Сопротивление контактов: не более 0,005 Ом;

• Сопротивление изоляции: не менее 1000 МОм;

• Электрическая прочность изоляции: не менее 1850 В (амплитудное значение);

• Ёмкость между контактами: не более 6 пФ.

Эксплуатационные параметры

• Диапазон рабочих температур: от −60∘C до +100∘C;

• Атмосферное давление: от пониженного (высокогорье) до повышенного;

• Относительная влажность: до 98 % при температуре +40∘C;

• Вибрационные нагрузки: диапазон частот 1–5000 Гц, ускорение до 490 м/с² (50 g);

• Ударные нагрузки:

  • одиночные удары — до 5000 м/с² (500 g);

  • многократные удары — до 1000 м/с² (100 g);

• Количество циклов сочленения‑расчленения: не менее 500;

• Срок сохраняемости: 15 лет.

Конструкция и особенности

• герметичный корпус обеспечивает защиту от влаги, пыли и агрессивных сред;

• угловое исполнение патрубка упрощает монтаж в ограниченном пространстве;

• гайка для экранированного кабеля защищает от электромагнитных помех;

• резьбовое сочленение обеспечивает надёжную фиксацию в разъединённом положении;

• одношпоночная поляризация исключает неправильное подключение;

• контакты извлекаемые, круглые, разных диаметров в соответствии с сочетанием 5;

• уплотнительные элементы обеспечивают герметичность соединения.

Совместимость

• розетки серии 2РМДТ соответствующего типоразмера (2РМДТ33, с 32 контактами, сочетание 5);

• другие соединители серии 2РМ с аналогичными параметрами и сочетанием контактов.

Области применения

• авиационная и космическая техника;

• военная и специальная аппаратура;

• судовые электроустановки;

• наземные системы управления;

• промышленная автоматика для жёстких условий эксплуатации;

• оборудование, работающее в условиях высокой влажности, запылённости, вибрации;

• системы, требующие высокой надёжности и герметичности соединений.

Преимущества

• высокая герметичность и защита от внешних воздействий;

• широкий диапазон рабочих температур;

• устойчивость к вибрации и ударным нагрузкам;

• надёжное резьбовое соединение;

• долговечность контактов с серебряным покрытием;

• угловое исполнение упрощает монтаж;

• совместимость с отечественными стандартами соединителей.

Итог: 2РМДТ33КУЭ32Ш5В1В — герметичная кабельная вилка для ответственных применений в жёстких условиях эксплуатации. Обеспечивает стабильное электрическое соединение при значительных механических и климатических нагрузках, рассчитана на длительный срок службы и высокую надёжность.
