2РМГПД36Б20Ш5Е2 вилка блочная герметичная

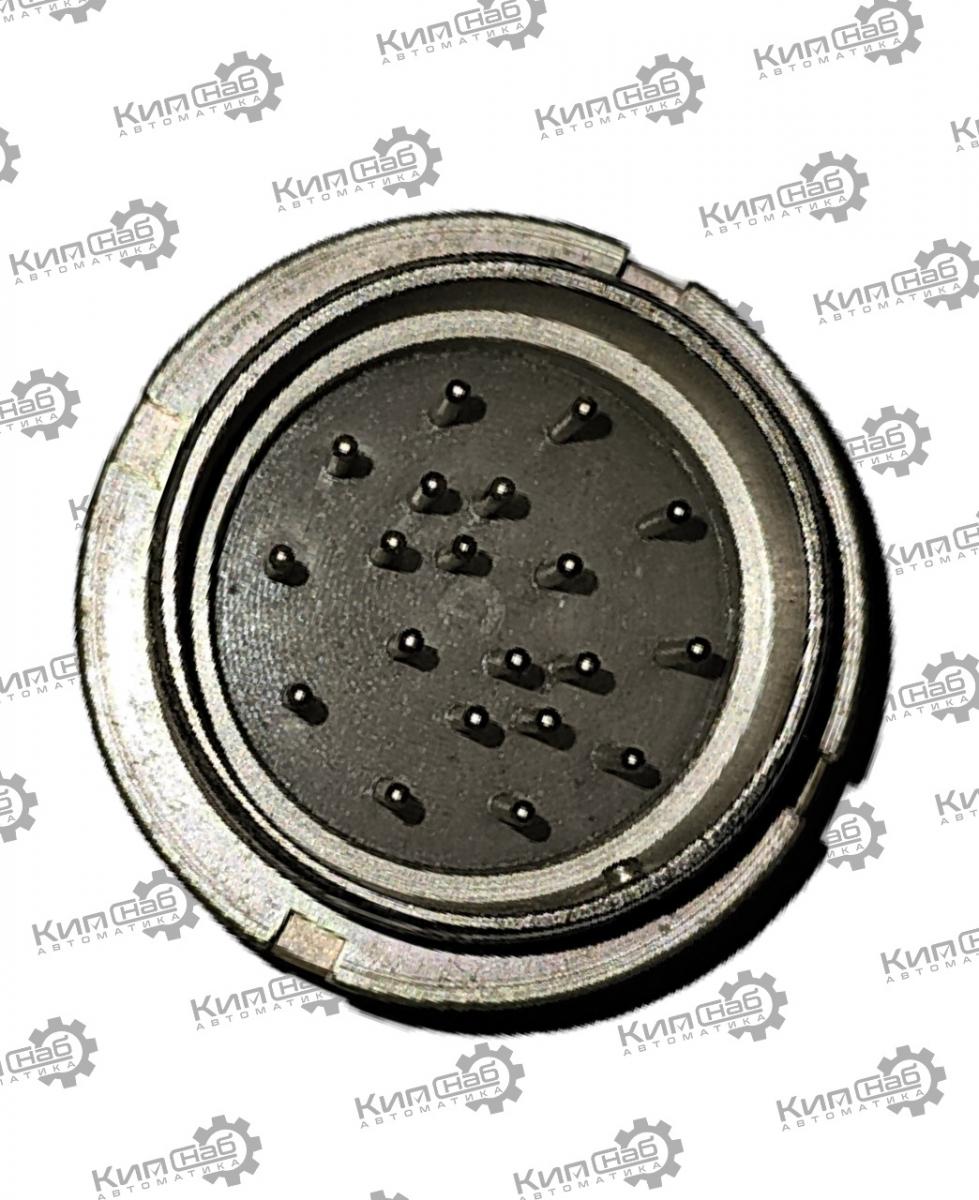

2РМГПД36Б20Ш5Е2 — герметичная блочная (приборная) вилка из серии цилиндрических низкочастотных соединителей 2РМГПД. Предназначена для коммутации цепей постоянного, переменного (до 3 МГц) и импульсного тока в радиоэлектронной аппаратуре общего и специального назначения, в том числе в жёстких условиях эксплуатации.

Расшифровка маркировки

• 2РМГПД — тип соединителя: цилиндрический низкочастотный герметичный разъём, проходной, двухсторонний.

• 36 — условный размер корпуса.

• Б — вид корпуса: блочный (приборный), для установки на панель/в блок.

• 20 — количество контактов: 20 шт.

• Ш — часть соединителя: вилка (штыревые контакты).

• 5 — обозначение сочетания контактов (определяет диаметры и схему расположения).

• Е — покрытие контактов: химическое никелирование.

• 2 — исполнение по теплостойкости: до +200 °C (исполнение «1» — до +100 °C).

Основные технические характеристики

• Количество и тип контактов: 20 штыревых контактов, обычно Ø 1,5 мм (точное распределение — по ТУ на сочетание «5»).

• Ток на контакт: до 7 А (для контактов Ø 1,5 мм).

• Суммарная токовая нагрузка: ориентировочно до ~140 А (зависит от реального распределения токов по цепям).

• Рабочее напряжение: до 700 В.

• Рабочая частота: до 3 МГц.

• Сопротивление контактов: не более 10 мОм.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

• Число циклов сочленения‑расчленения: 500.

• Минимальная наработка: 1000 часов; в облегчённом режиме — до 100 000 часов.

• Срок сохраняемости: до 25 лет.

Конструктивные особенности

• Тип соединения: резьбовое, с одношпоночной поляризацией (исключает ошибочную стыковку).

• Герметичность: конструкция обеспечивает герметичное сочленение с ответной частью.

• Корпус: алюминиевый сплав (например, АЛ‑11) с защитным покрытием (оксидирование).

• Изолятор: прессматериал (КМК‑218Л либо аналог).

• Контакты: латунные штыри с покрытием химникель (стойкость к коррозии, стабильное переходное сопротивление).

• Монтаж: внутренний, блочный; хвостовики под пайку проводов.

• Поляризация: шпонка/паз для правильной ориентации при стыковке.

Условия эксплуатации

• Диапазон температур: от −60 до +200 °C (за счёт исполнения «2» по теплостойкости).

• Влажность: до 98 % при +35 °C.

• Механические нагрузки:

  • синусоидальная вибрация 1–5000 Гц, ускорение до 50 g (500 м/с²);

  • одиночные удары до 500 g, многократные — до 100 g.

• Атмосферное давление: работоспособность в широком диапазоне, включая сильно пониженное.

Совместимость и ответные части

Вилка 2РМГПД36Б20Ш5Е2 стыкуется с кабельными розетками серии 2РМДТ (например, 2РМДТ36КПН20Г5В1, 2РМДТ36КПЭ20Г5В1 и аналогичными), выпускаемыми по ТУ ГЕ0.364.126ТУ. Важно совпадение условного размера (36), количества контактов (20), сочетания контактов (5) и типа сочленения.

Вывод:
2РМГПД36Б20Ш5Е2 — герметичная приборная вилка на 20 контактов с высокой нагрузочной способностью (до 7 А на контакт) и расширенным температурным диапазоном (до +200 °C), устойчивая к вибрациям и ударам; подходит для ответственных применений в авиационной, военной и промышленной аппаратуре.
