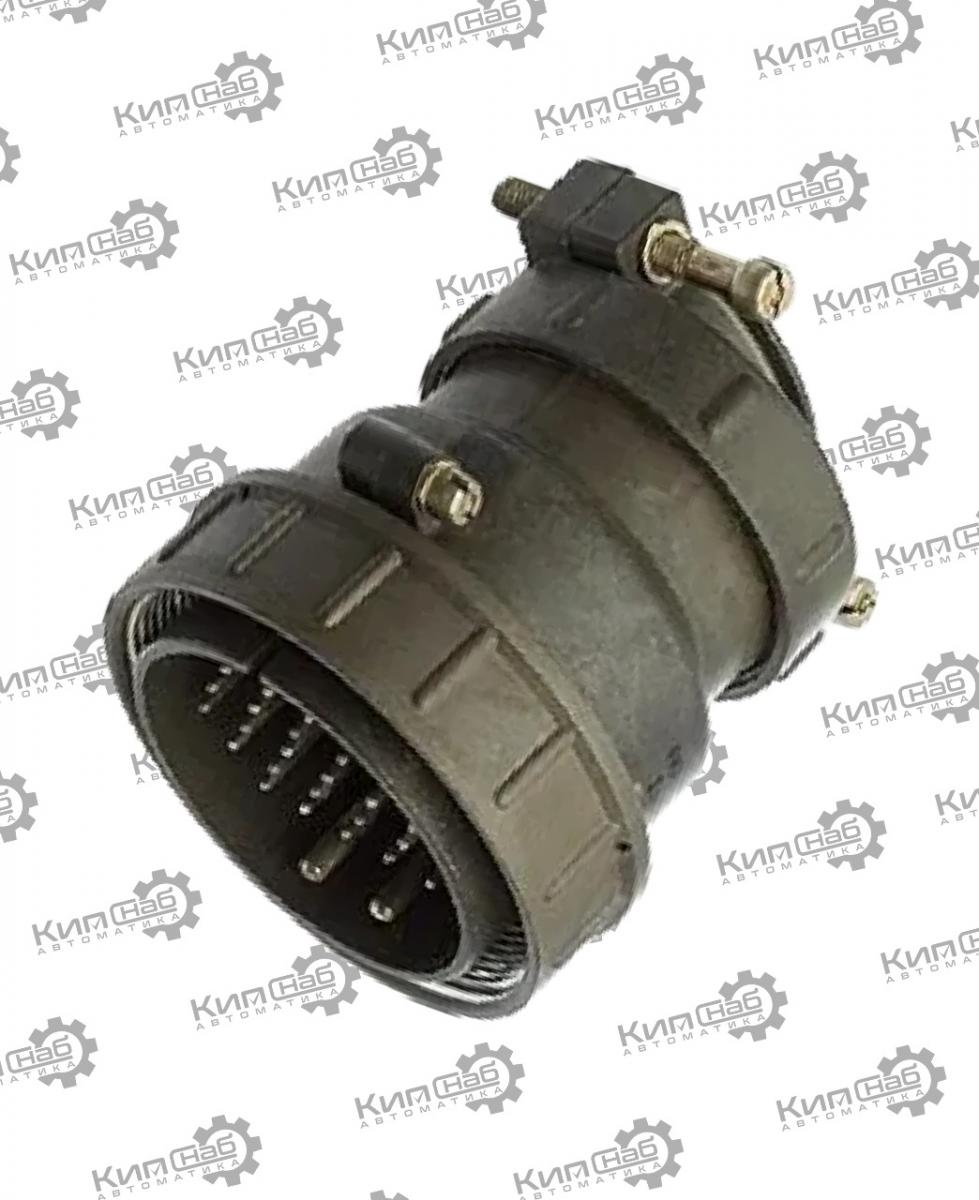

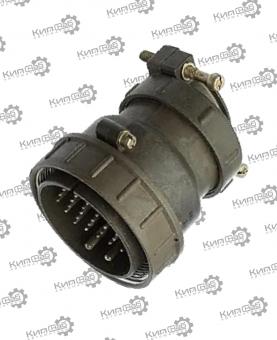

2РТ55П31НГ3-А вилка кабельная

2РТ55П31НГ3‑А — кабельная вилка из серии цилиндрических низкочастотных разъёмов 2РТ. Это негерметичный соединитель для коммутации цепей постоянного и переменного тока (до 3 МГц) при напряжении до 700–850 В. Применяется в авиационной, военной, промышленной и специальной аппаратуре, где нужны надёжное разъёмное соединение и стойкость к жёстким условиям эксплуатации.

Расшифровка маркировки

• 2РТ — тип соединителя: цилиндрический низкочастотный разъём.

• 55 — условный размер корпуса.

• П — прямой патрубок (для монтажа на кабель).

• 31 — количество контактов: 31 шт.

• Н — гайка патрубка под неэкранированный кабель.

• Г — в кабельной части обозначает вилку со штыревыми контактами (у разных производителей могут быть нюансы маркировки — лучше сверять по чертежу).

• 3 — обозначение сочетания контактов (определяет их диаметры и распределение).

• А — дополнительное исполнение (часто указывает на материал изолятора либо на вариант исполнения по ТУ; точное значение зависит от конкретного техусловия завода‑изготовителя).

Основные технические характеристики

• Количество и диаметры контактов: типовое распределение для такого сочетания — 14 контактов Ø 1,5 мм, 14 контактов Ø 2,5 мм и 3 контакта Ø 3,5 мм (уточняется по ТУ).

• Ток на контакт:

  • до 20 А для Ø 1,5 мм;

  • до 35–40 А для Ø 2,5 мм;

  • до 50 А для Ø 3,5 мм.

• Суммарная токовая нагрузка: ориентировочно до ~400 А (зависит от реального распределения токов по цепям).

• Рабочее напряжение: до 700–850 В (амплитудное).

• Рабочая частота: до 3 МГц.

• Сопротивление контактов:

  • не более 2,5 мОм для Ø 1,5 мм;

  • не более 1 мОм для Ø 2,5 мм;

  • не более 0,75 мОм для Ø 3,5 мм.

• Сопротивление изоляции: не менее 1000 МОм.

• Число циклов сочленения‑расчленения: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: до 15–20 лет (в зависимости от ТУ).

Конструктивные особенности

• Тип соединения: резьбовое, с одношпоночной поляризацией — исключает ошибочную стыковку.

• Корпус: алюминиевый сплав с защитным покрытием.

• Изолятор: прессматериал (карболит либо аналог; буква «А» может указывать на конкретную модификацию изолятора).

• Контакты: латунные штыри, покрытие — серебро или никель (зависит от исполнения).

• Монтаж: объёмный, пайка жил к хвостовикам контактов.

• Кабель: неэкранированный (на это указывает буква «Н»).

• Защита: пылебрызгозащищённое исполнение, герметизации нет.

• Габариты: определяются размером корпуса 55 и длиной прямого патрубка; при проектировании нужно закладывать место под гайку и радиус изгиба кабеля.

Условия эксплуатации

• Диапазон температур: от −60 °C до +100 °C.

• Влажность: до 98 % при +40 °C.

• Механические воздействия:

  • синусоидальная вибрация 1–5000 Гц, ускорение до 300 м/с² (30 g);

  • одиночные удары до 10 000 м/с² (1000 g), многократные — до 1500 м/с² (15 g).

• Атмосферное давление: работоспособность при пониженном давлении до 1,3⋅10−4 Па.

Совместимость и ответные части

Для вилки 2РТ55П31НГ3‑А нужна приборная (блочная) розетка того же типономинала. Возможные варианты:

• 2РТ55Б31Г3‑А;

• 2РТ55БП31Г3‑А (с прямым патрубком);

• в отдельных случаях возможна стыковка с аналогичными сериями (например, ШР55), но это нужно строго проверять по ТУ и чертежам.

Вывод:
2РТ55П31НГ3‑А — это мощная многоконтактная кабельная вилка для ответственных применений: она рассчитана на суммарные токи порядка 400 А, устойчива к сильным вибрациям, ударам и экстремальным температурам, а исполнение под неэкранированный кабель и наличие буквы «А» (специсполнение) делают её вариантом для проектов, где важны не только нагрузочная способность, но и соответствие конкретным ТУ.
