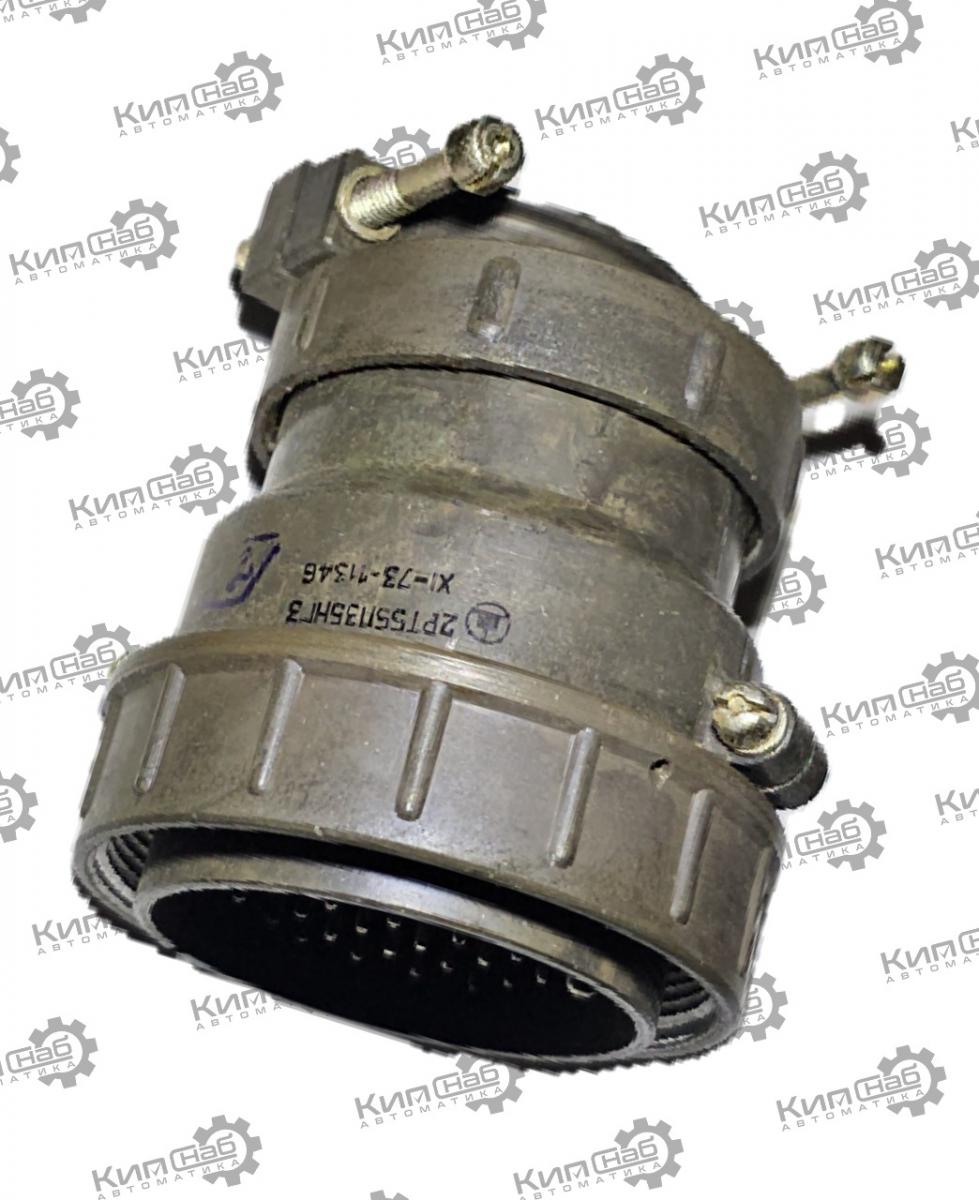

2РТ55П35НГ3 вилка кабельная

2РТ55П35НГ3 — кабельная вилка из серии цилиндрических низкочастотных разъёмов 2РТ. Это негерметичный соединитель для коммутации цепей постоянного и переменного тока (до 3 МГц) при напряжении до 850 В (амплитудное значение). Применяется в промышленной, авиационной и специальной аппаратуре, где требуется надёжное разъёмное соединение с хорошей стойкостью к вибрациям и перепадам температур.

Расшифровка маркировки

• 2РТ — тип соединителя: цилиндрический низкочастотный разъём.

• 55 — условный размер корпуса.

• П — вид патрубка: прямой.

• 35 — количество контактов: 35 шт.

• Н — гайка патрубка под неэкранированный кабель.

• Г — в кабельной части «Г» означает вилку (штыревые контакты).

• 3 — обозначение сочетания контактов (определяет диаметры и распределение контактов в колодке).

Важное уточнение: в ряде каталогов и ТУ для кабельной вилки используют обозначение с буквой «Ш» (штыри), а «Г» чаще применяют для розеток (гнёзда). Поэтому при заказе и подборе ответной части обязательно сверяйте чертежи и ТУ — возможна специфика маркировки у разных заводов‑изготовителей.

Основные технические характеристики

• Количество и диаметры контактов: обычно в таком сочетании — 33 контакта Ø 1,5 мм и 2 контакта Ø 3,5 мм (точное распределение зависит от ТУ на конкретное исполнение).

• Ток на контакт:

  • до 20 А для Ø 1,5 мм;

  • до 50 А для Ø 3,5 мм.

• Суммарная токовая нагрузка: ориентировочно до ~340–350 А.

• Рабочее напряжение: до 850 В (амплитудное).

• Рабочая частота: до 3 МГц.

• Сопротивление контактов: не более 2,5 мОм (для Ø 1,5 мм), не более 0,75 мОм (для Ø 3,5 мм).

• Сопротивление изоляции: не менее 5000 МОм.

• Число циклов сочленения‑расчленения: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 15 лет.

Конструктивные особенности

• Тип соединения: резьбовое, с одношпоночной поляризацией — исключает ошибочную стыковку.

• Корпус: алюминиевый сплав с защитным покрытием.

• Изолятор: прессматериал (обычно карболит либо аналог).

• Контакты: латунные штыри, покрытие — серебро или никель (зависит от исполнения).

• Монтаж: объёмный, пайка жил к хвостовикам контактов.

• Кабель: неэкранированный (на это указывает буква «Н»).

• Защита: пылебрызгозащищённое исполнение, но не герметичное.

• Габариты: определяются размером корпуса 55 и длиной прямого патрубка; при проектировании нужно учитывать место под гайку и радиус изгиба кабеля.

Условия эксплуатации

• Диапазон температур: от −60 °C до +100 °C.

• Влажность: до 98 % при +40 °C.

• Механические воздействия:

  • синусоидальная вибрация 1–5000 Гц, ускорение до 300 м/с² (30 g);

  • одиночные удары до 10 000 м/с² (1000 g), многократные — до 1500 м/с² (15 g).

• Атмосферное давление: работоспособность при пониженном давлении до 1,3⋅10−4 Па.

Совместимость и ответные части

Для вилки 2РТ55П35НГ3 нужна ответная часть — приборная (блочная) розетка. Возможные варианты:

• 2РТ55Б35Г3;

• 2РТ55БП35Г3 (с прямым патрубком);

• в ряде случаев возможна стыковка с аналогичными сериями (например, ШР55), но это нужно проверять по ТУ и чертежам.

2РТ55П35НГ3 — это многоконтактная кабельная вилка для мощных цепей: она рассчитана на суммарный ток порядка 340–350 А, устойчива к сильным вибрациям, ударам и экстремальным температурам, а исполнение под неэкранированный кабель делает её удобной для ряда промышленных и специальных применений.
