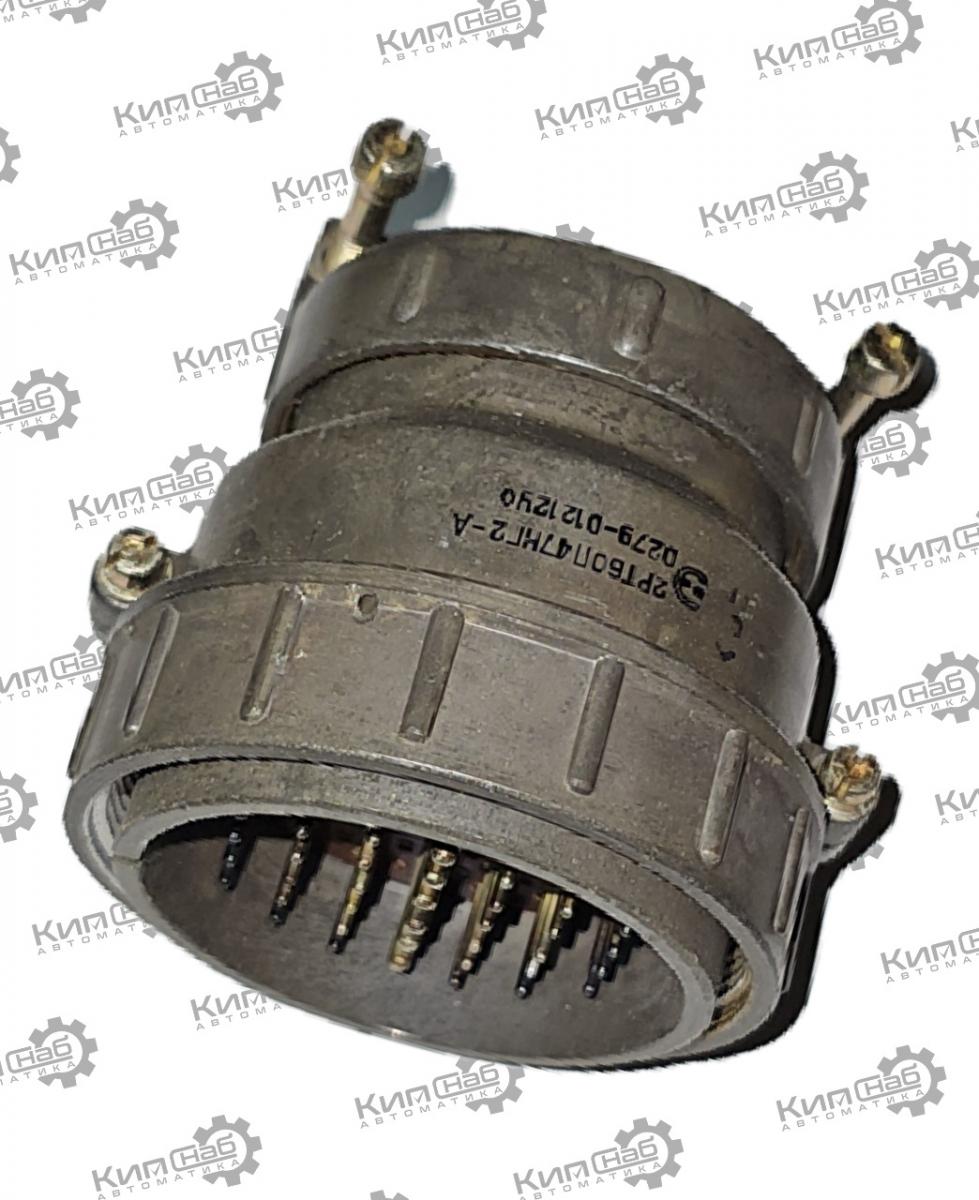

2РТ60П47НГ2-А вилка кабельная

2РТ60П47НГ2‑А — кабельная вилка цилиндрического низкочастотного соединителя серии 2РТ. Предназначена для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Работает с постоянным, переменным (частотой до 3 МГц) и импульсным током при напряжении до 850 В.

Расшифровка маркировки

• 2РТ — тип соединителя (низкочастотный цилиндрический разъём).

• 60 — условный размер корпуса (диаметр).

• П — конструктивное исполнение: «П» означает «с прямым патрубком».

• 47 — количество контактов.

• Н — вид гайки патрубка: «Н» указывает, что разъём предназначен для неэкранированного кабеля. Если бы стояла буква «Э», это значило бы, что разъём под экранированный кабель.

• Г — вид контактов: «Г» обозначает вилку (в отличие от «Ш», которая означает розетку).

• 2 — обозначение сочетания контактов (определяет их количество и диаметр).

• А — дополнительное обозначение (связано с материалом изолятора).

Основные технические характеристики

• Тип соединения: резьбовое.

• Диапазон рабочих температур: от –60 °C до +60 °C.

• Максимальное напряжение: 850 В (амплитудное значение).

• Ток на контакт: до 7 А для контактов диаметром 1,5 мм, до 17 А для контактов диаметром 2,5 мм.

• Суммарная токовая нагрузка: до 399 А.

• Сопротивление контактов: не более 2,5 мОм для контактов Ø 1,5 мм, не более 1 мОм для контактов Ø 2,5 мм.

• Сопротивление изоляции: не менее 5000 МОм (в нормальных условиях).

• Количество циклов сочленения‑расчленения: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 20 лет.

• Климатическое исполнение: УХЛ.

Состав контактной группы

• 40 контактов диаметром 1,5 мм;

• 7 контактов диаметром 2,5 мм.

Конструктивные особенности

• Материал корпуса: металлический сплав.

• Покрытие контактов: никель (обозначается буквой «Н»).

• Вид монтажа: объёмный, методом пайки.

• Герметичность: негерметичное исполнение.

• Поляризация: одношпоночная (исключает неправильное подключение).

Электрические параметры

• Рабочая частота: до 3 МГц.

• Электрическая прочность изоляции: соответствует стандартам для данного класса разъёмов.

Эксплуатационные параметры

• Вибрация: диапазон частот 1–5000 Гц, ускорение до 300 м/с² (30 g).

• Механический удар: одиночного действия — до 5000 м/с² (500 g), многократного действия — до 350 м/с² (35 g).

• Атмосферное давление: пониженное — до 1,3⋅10−4 Па, повышенное — до 294 199 Па (3 кгс/см²).

Применение

• радиоэлектронная аппаратура специального и общего назначения;

• промышленное оборудование;

• авиационная и военная техника;

• системы связи и передачи данных.

Совместимость

Ответная часть для вилки 2РТ60П47НГ2‑А — приборная розетка (например, ШР60П47ЭГ2, 2РТ60ПК47НГ2 и др.).

Технические условия

АШДК.434410.060 ТУ, ГЕО.364.108 ТУ, бРО.364.040 ТУ.
