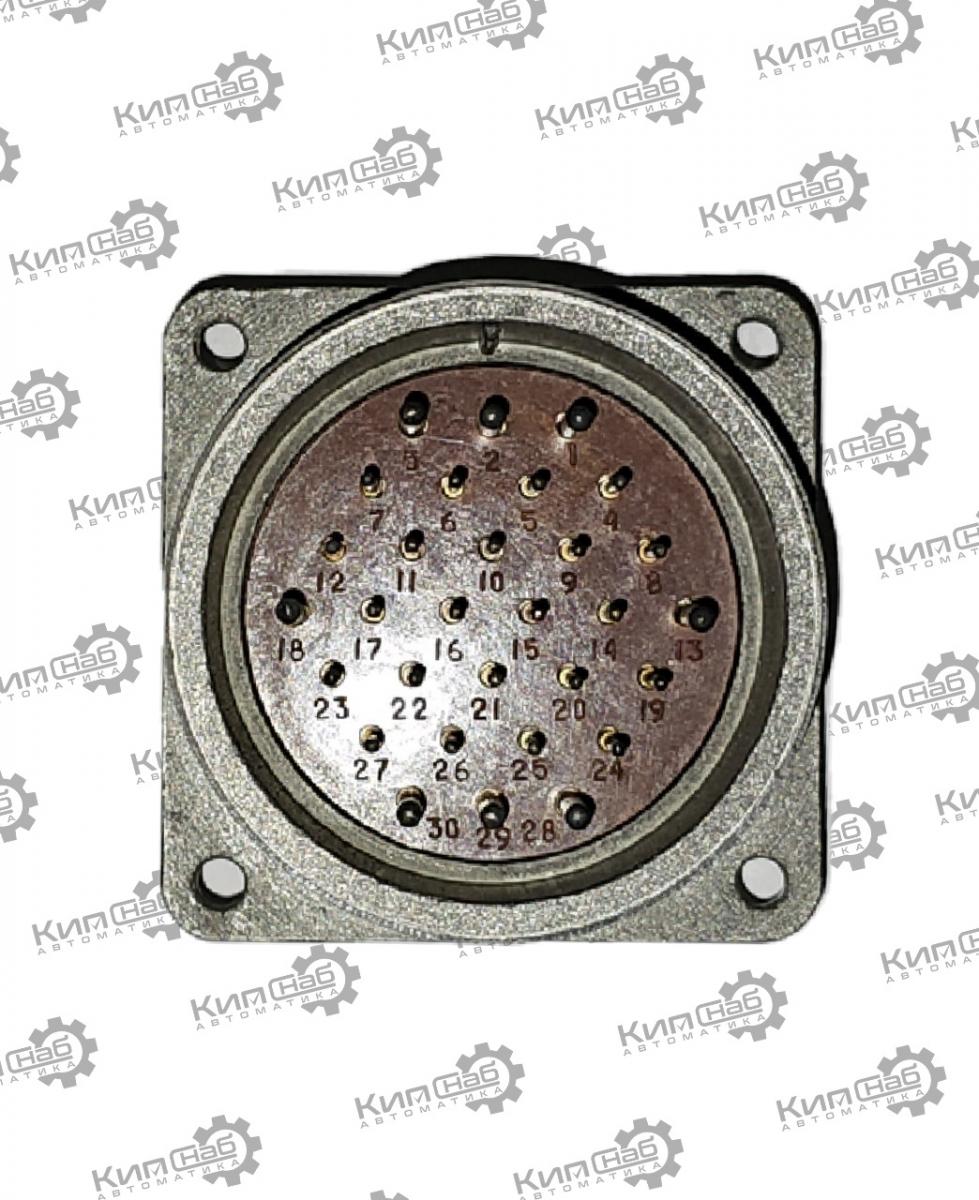

2РТТ55Б30Ш32В вилка блочная

2РТТ55Б30Ш32В — блочная (приборная) вилка из серии цилиндрических низкочастотных соединителей 2РТТ. Это пылебрызгозащищённый, теплостойкий разъём для коммутации цепей постоянного и переменного тока (до 3 МГц) при напряжении до 850 В (амплитудное значение). Применяется в авиационной, военной, промышленной аппаратуре — везде, где нужна надёжная стыковка в жёстких условиях.

Расшифровка маркировки

• 2РТТ — тип соединителя: цилиндрический низкочастотный разъём, теплостойкий, пылебрызгозащищённый.

• 55 — условный размер корпуса.

• Б — вид корпуса: блочный (приборный), для установки на панель/в блок (без патрубка).

• 30 — количество контактов: 30 шт.

• Ш — часть соединителя: вилка (штыревые контакты).

• 32 — обозначение сочетания контактов: определяет их диаметры и распределение (для «32» обычно 22 контакта Ø 1,5 мм и 8 контактов Ø 2,5 мм).

• В — всеклиматическое исполнение.

Основные технические характеристики

• Количество и диаметры контактов: 22 шт. Ø 1,5 мм, 8 шт. Ø 2,5 мм.

• Ток на контакт:

  • до 20 А для Ø 1,5 мм;

  • до 40 А для Ø 2,5 мм.

• Суммарная токовая нагрузка: ориентировочно до ~740 А (при равномерной загрузке по максимально допустимым токам).

• Рабочее напряжение: до 850 В (амплитудное).

• Рабочая частота: до 3 МГц.

• Сопротивление контактов: не более 2,5 мОм (Ø 1,5 мм), не более 1 мОм (Ø 2,5 мм).

• Сопротивление изоляции: не менее 5000 МОм.

• Число циклов сочленения‑расчленения: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: до 15–20 лет.

Конструктивные особенности

• Тип соединения: резьбовое, с одношпоночной поляризацией — исключает ошибочную стыковку.

• Корпус: алюминиевый сплав с защитным покрытием (оксидирование).

• Изолятор: прессматериал (карболит либо аналог).

• Контакты: латунные штыри, покрытие — серебро (обеспечивает низкое переходное сопротивление и стойкость к окислению).

• Монтаж: блочный, крепление на панель; хвостовики под пайку проводов.

• Защита: пылебрызгозащищённое исполнение, герметизации нет.

• Габариты: определяются условным размером 55 и конструкцией блочного корпуса; при проектировании нужно учитывать установочные размеры и зону для резьбового сочленения.

Условия эксплуатации

• Диапазон температур: от −60 до +100 °C.

• Влажность: до 98 % при +40 °C.

• Механические воздействия:

  • синусоидальная вибрация 1–5000 Гц, ускорение до 300 м/с² (30 g);

  • одиночные удары до 10 000 м/с² (1000 g), многократные — до 1500 м/с² (15 g).

• Атмосферное давление: работоспособность при пониженном давлении до 1,3⋅10−4 Па.

Совместимость и ответные части

Вилка 2РТТ55Б30Ш32В стыкуется с кабельными розетками того же типономинала, например:

• 2РТТ55К30Г32В (кабельная розетка, прямой патрубок);

• аналогичными исполнениями с прямым/угловым патрубком и нужной гайкой под кабель (экранированный/неэкранированный).

Также возможна стыковка с некоторыми сериями типа ШР и 2РТ‑А — но только при полном совпадении размера, количества и схемы контактов, а также при подтверждении по ТУ и чертежам.

Вывод:
2РТТ55Б30Ш32В — мощная блочная вилка на 30 контактов с высокой нагрузочной способностью (суммарно до ~740 А) и стойкостью к экстремальным условиям: вибрациям, ударам, перепадам температур и давления.
