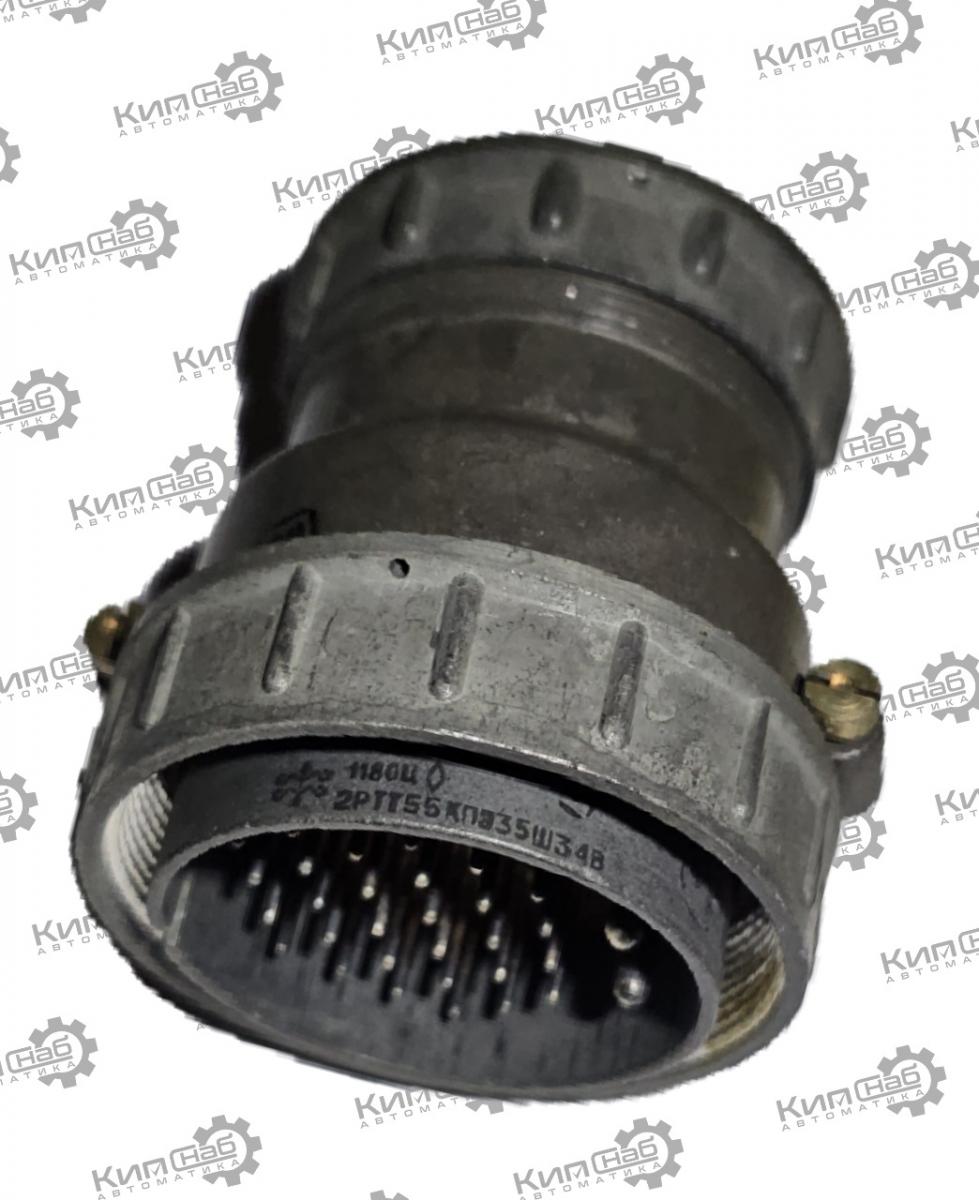

2РТТ55КПЭ35Ш34В вилка кабельная

2РТТ55КПЭ35Ш34В — кабельная вилка из серии цилиндрических низкочастотных соединителей 2РТТ. Это пылебрызгозащищённый, теплостойкий разъём для коммутации электрических цепей постоянного и переменного тока (до 3 МГц) при напряжении до 850 В (амплитудное значение). Применяется в авиационной, военной, промышленной аппаратуре — везде, где нужна надёжная стыковка кабеля с блоком в жёстких условиях.

Расшифровка маркировки

• 2РТТ — тип соединителя: цилиндрический низкочастотный разъём, теплостойкий, пылебрызгозащищённый.

• 55 — условный размер корпуса.

• К — вид корпуса: кабельный (монтируется на кабель).

• П — вид патрубка: прямой.

• Э — гайка патрубка под экранированный кабель.

• 35 — количество контактов: 35 шт.

• Ш — часть соединителя: вилка (штыревые контакты).

• 34 — обозначение сочетания контактов (определяет их диаметры и распределение).

• В — всеклиматическое исполнение.

Основные технические характеристики

• Количество и диаметры контактов: 33 контакта Ø 1,5 мм и 2 контакта Ø 3,5 мм.

• Ток на контакт:

  • до 20 А для Ø 1,5 мм;

  • до 40 А для Ø 3,5 мм.

• Суммарная токовая нагрузка: до ~344 А.

• Рабочее напряжение: до 850 В (амплитудное).

• Рабочая частота: до 3 МГц.

• Сопротивление контактов: не более 2,5 мОм (для Ø 1,5 мм), не более 0,75 мОм (для Ø 3,5 мм).

• Сопротивление изоляции: не менее 5000 МОм.

• Число циклов сочленения‑расчленения: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 15 лет.

Конструктивные особенности

• Тип соединения: резьбовое, с одношпоночной поляризацией (исключает ошибочную стыковку).

• Корпус: алюминиевый сплав с защитным покрытием.

• Изолятор: прессматериал (карболит либо аналог).

• Контакты: латунь с серебряным покрытием — для низкого переходного сопротивления и коррозионной стойкости.

• Монтаж: объёмный, пайка жил к хвостовикам контактов; рассчитан на подключение экранированного кабеля.

• Защита: пылебрызгозащищённое исполнение (не герметичное).

• Габариты: определяются размером корпуса 55 и длиной прямого патрубка; монтажное пространство нужно закладывать с учётом резьбовой гайки и радиуса изгиба кабеля.

Условия эксплуатации

• Диапазон температур: от −60 °C до +100 °C.

• Влажность: до 98 % при +40 °C.

• Механические воздействия:

  • синусоидальная вибрация 1–5000 Гц, ускорение до 300 м/с² (30 g);

  • одиночные удары до 10 000 м/с² (1000 g), многократные — до 1500 м/с² (15 g).

• Атмосферное давление: работоспособность при пониженном давлении до 1,3⋅10−4 Па.

Совместимость и ответные части

Для вилки 2РТТ55КПЭ35Ш34В нужна ответная часть — приборная (блочная) розетка. Примеры совместимых вариантов:

• 2РТТ55Б35Г34В;

• 2РТТ55БПЭ35Г34В;

• ШР55П35ЭГ3 и аналоги (соединители серий 2РТТ и ШР часто взаимосочленяемы, но всегда стоит проверять по ТУ и чертежам).

2РТТ55КПЭ35Ш34В — это мощная кабельная вилка для жёстких условий: она рассчитана на высокие токи (суммарно до ~344 А), выдерживает сильные вибрации, удары и перепады температур (от −60 до +100 °C), а исполнение под экранированный кабель и всеклиматическое исполнение «В» делают её пригодной для авиационной, военной и другой ответственной техники.
