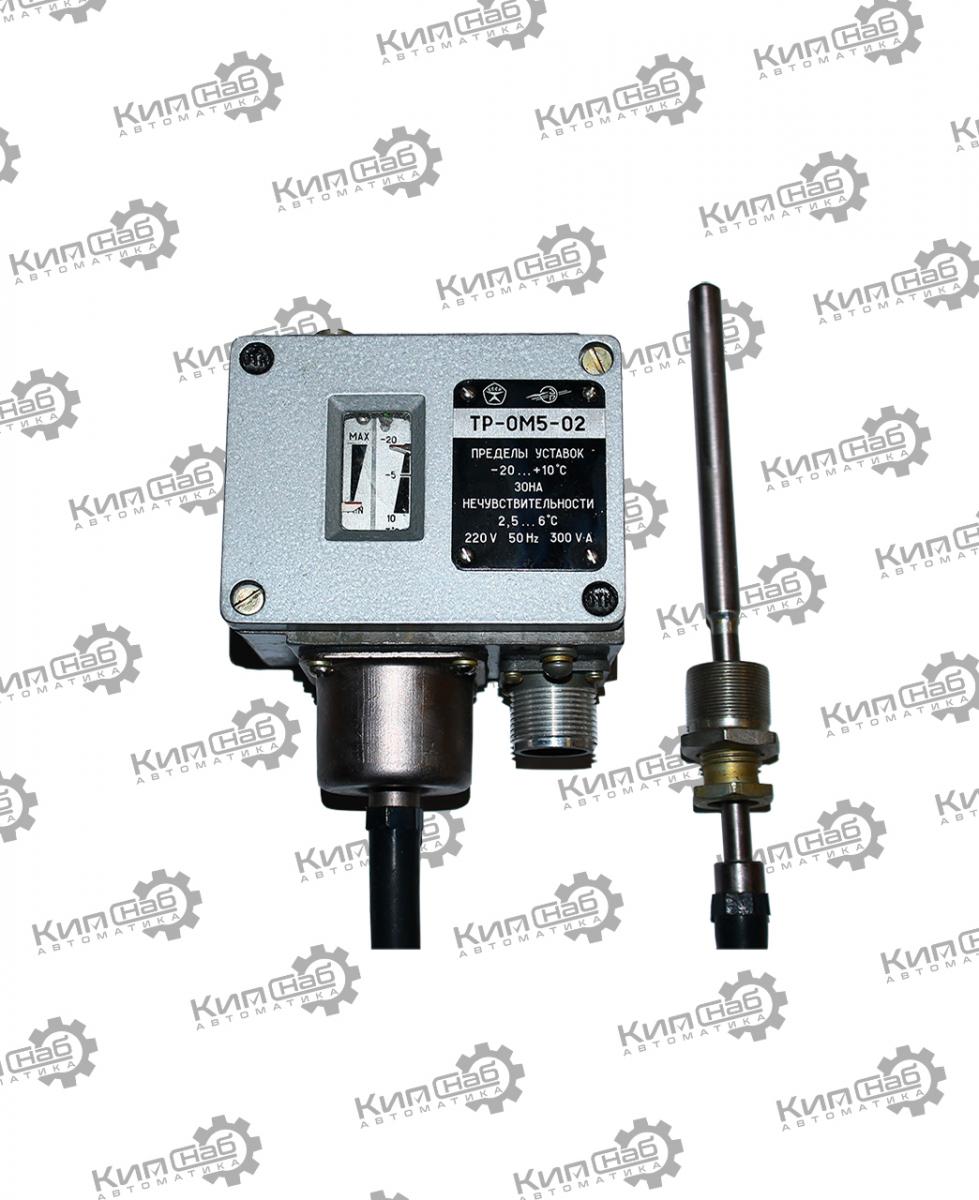

Датчик-реле температуры ТР-ОМ5

Датчик-реле температуры ТР-ОМ5 купить по цене 6800 руб. Варианты исполнения: ТР-ОМ5-01, ТР-ОМ5-02, ТР-ОМ5-03, ТР-ОМ5-04, ТР-ОМ5-06, ТР-ОМ5-08, ТР-ОМ5-09. Доставка по всей России.

Датчик-реле температуры ТР-ОМ5 предназначен для использования на холодильных установках судов морского и речного флота, а также на железнодорожном и автомобильном подвижных составах. Предназначен для автоматического двухпозиционного регулирования температуры.

1. НАЗНАЧЕНИЕ

1.1. Датчик-реле температуры ТР-ОМ5-01 является комплектующим изделием холодильных

установок судов морского и речного флота и холодильных установок, применяемых на

железнодорожном и автомобильном подвижных составах, и предназначен для

автоматического двухпозиционного регулирования температуры.

1.2. Контролируемые среды: хладоны, воздух, вода, рассол, масла и др., неагрессивные к

стали, латуни и свинцово-оловянистым припоям.

1.3. Датчик-реле ТР-ОМ5-01 может быть использован и в других устройствах в условиях,

оговоренных настоящим описанием.

1.4. Датчик-реле ТР-ОМ5-01 работоспособен:

в интервале температур окружающего воздуха от —40 до +65°С и относительной влажности

до 80%.

Примечание. Температура окружающего прибор воздуха для исполнений должна быть

не выше температуры среды, окружающей термобаллон, не менее чем на 5°С;

при атмосферном давлении от 0,074 до 0,113 МПа при повышенной относительной

влажности (95±3) % при температуре (40±2)°С;

при воздействии соляного (морского) тумана;

при наклонах до 45° от вертикали в любом направлении;

в условиях вибрации согласно табл. 1;

в условиях ударных сотрясений с ускорением 50 м/с и частотой от 40 до 80 ударов в мин;

в условиях воздействия одиночных ударов с ускорением 100 м/с ;

после воздействия вибрации в диапазоне частот от 5 до 63 Гц с ускорением 15 м/с ;

после воздействия ударных сотрясений с ускорением 70 м/с и частотой от 40 до 80 ударов

в минуту.

1.5. Термосистема датчика-реле исполнения ТР-ОМ5-01 может иметь одно из двух

исполнений термобаллона: со штуцером и без штуцера для контроля жидких и газообразных

сред. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Датчик-реле ТР-ОМ5-01 имеет зону нечувствительности, направленную в сторону

повышения температуры контролируемой среды относительно уставки.

2.2. Значения пределов уставок, зоны нечувствительности, основной погрешности

срабатывания должны соответствовать указанным в табл. 2.

2.3. Разброс срабатываний датчиков-реле ТР-ОМ5-01 не должен превышать ±0,3 °С при

постоянных окружающих условиях.

2.4. Основная погрешность срабатывания, зона нечувствительности и разброс

срабатываний обеспечиваются при следующих нормальных условиях:

температуре окружающего воздуха (25±10) °С; атмосферном давлении (0,1 ±0,004) МПа;

относительной влажности окружающего воздуха от 30 до 80%;

рабочем положении в пространстве — вертикальном, чувствительной системой вниз;

отсутствии вибрационных и ударных нагрузок;

изменение температуры контролируемой среды должно быть плавным со скоростью не

более 0,1 °С/мин за 1 °С перед точкой срабатывания.

Конкретные значения температуры и давления, при которых настраивался прибор указаны

в паспорте прибора.

2.5. Изменение основной погрешности датчика-реле ТР-ОМ5-01, вызванное отклонением

температуры окружающего воздуха от температуры, при которой настраивался прибор, на

каждые 10 °С изменения температуры не должно превышать ±0,2 °С.

При более высокой температуре окружающего воздуха температура срабатывания датчика-

реле относительно уставки понижается, а при более низкой — повышается на указанную

величину.

2.6. Изменение основной погрешности датчика-реле ТР-ОМ5-01, вызванное отклонением

атмосферного давления окружающего воздуха от давления, при котором настраивался

прибор, не должно превышать ±0,12 °С на каждые 0,0006 МПа.

При более высоком атмосферном давлении температура срабатывания датчика-реле

относительно уставки повышается, а при более низком — понижается на указанную величину.

2.7. В интервале температур окружающего датчик-реле ТР-ОМ5-01 воздуха от —40 до 0 °С

допускается увеличение минимальной зоны нечувствительности на 0,5 от значений, указанных

в табл.2.

2.8. Изменение основной погрешности срабатывания датчика-реле ТР-ОМ5-01 при

воздействии вибрационных и ударных нагрузок не должно превышать ±0,5 значений, указанных

в табл. 2.

2.9. Во время вибрации и ударных сотрясений допускается уменьшение зоны

нечувствительности на 0,5 от значений, указанных в табл. 2.

2.10. Сопротивление изоляции электрических цепей датчика-реле относительно корпуса

должно быть:

не менее 40 МОм при температуре окружающего воздуха (25±10) °С и относительной

влажности окружающего воздуха 30...80%;

не менее 5 МОм при температуре (65±3) °С и относительной влажности окружающего

воздуха 30...80%;

Датчик-реле температуры ТР-ОМ5-01 -35...-5 °С 4 метра ТУ25.02.1901-75

не менее 1 МОм при температуре (40±2) "С и относительной влажности окружающего

воздуха (95±3)%.

2.11. Изоляция между электрическими цепями и корпусом прибора должна выдерживать в

течение одной минуты без пробоя поверхностного перекрытия и короны действие

испытательного напряжения практически синусоидальной формы частотой (50±1) Гц при

мощности установки 0,5 кВА:

2000 В при температуре окружающего воздуха (25±10)°С и относительной влажности

30...80%;

1200 В при температуре окружающего воздуха (40±2) °С и относительной влажности

(95±3)%. 2.12. Датчик-реле ТР-ОМ5-01 должен выдерживать не менее 150 000 циклов изменения

температуры контролируемой среды, изменяющейся от (30±5) до (95±5)% от верхнего

предела уставок, но не менее 60% от диапазона уставок, приводящей к срабатыванию

переключающего устройства с одной из нагрузок на электрические контакты прибора,

указанной в табл. 3.

2.13. Постоянная времени дптчика-реле не должна превышать:

20 сек — для керосина;

2,5 мин — для воздуха;

1 мин — для воды;

2 мин—для масла.

2.14. Сальниковое уплотнение термобаллона со штуцером должно обеспечивать

герметичность соединения при давлении контролируемой среды:

до 1,6 МПа —без защитного кожуха;

до 2,1 МПа — с защитным кожухом.

2.15. Датчик-реле ТР-ОМ5-01 является пылезащищенным и водозащищенным.

2.16. Габаритные, установочные и присоединительные размеры датчика-реле ТР-ОМ5-

01 соответствуют размерам, указанным на рис. 1.

Датчик-реле температуры ТР-ОМ5-01 -35...-5 °С 4 метра ТУ25.02.1901-75

2.17. Прибор имеет длину соединительного капилляра 4+0,2 м.

2.18. Масса прибора без переходной панели не более 2,2 кг; с переходной панелью не более

2,35 кг.
