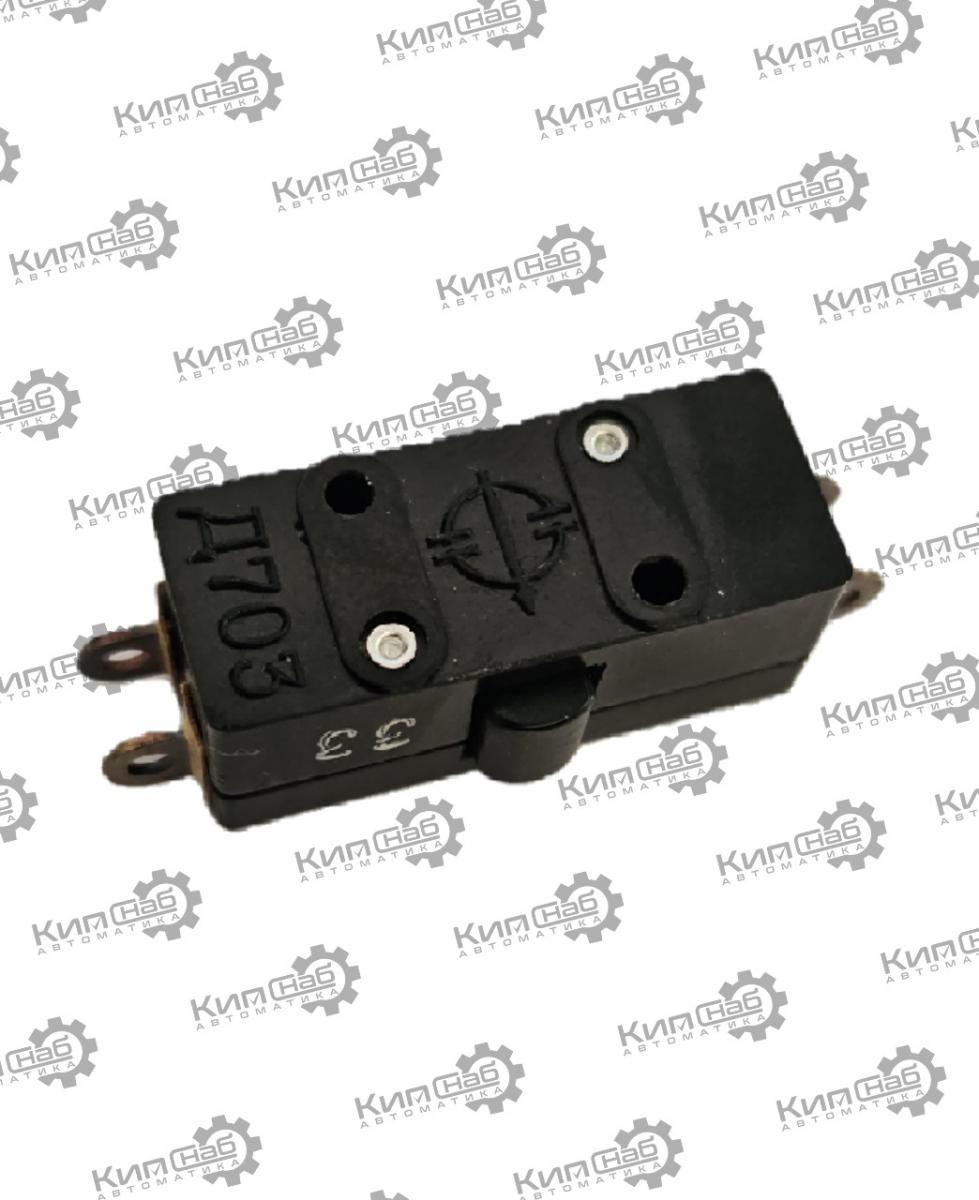

Микровыключатель Д703

Д703 — однополюсный микровыключатель мгновенного действия (snap-action) без фиксации. Работает по схеме ON‑ON: цепь переключается только на время нажатия, после отпускания кнопки устройство возвращается в исходное состояние.

Назначение и области применения

Микровыключатель используют для коммутации электрических цепей в системах управления, сигнализации и питания. Его ставят:

• в наземном, водном и авиационном транспорте;

• в бортовом радиотехническом оборудовании;

• в промышленной автоматике и электромеханических устройствах;

• везде, где нужно чёткое срабатывание при малом ходе привода.

Основные технические характеристики

• Тип контакта: однополюсный переключающий, без фиксации.

• Напряжение:

  • постоянный ток — 15–30 В;

  • переменный ток — до 220–250 В.

• Ток коммутации:

  • активная нагрузка — до 10 А;

  • индуктивная нагрузка — до 5 А.

• Кратковременная перегрузка: до 15 А (не дольше 2 минут).

• Коммутируемая мощность: до 300 Вт (В·А).

• Падение напряжения на контактах: не более 260 мВ.

• Сопротивление изоляции: не менее 100 МОм.

• Электрическая прочность изоляции: не менее 500 В (эфф.).

• Ресурс: порядка 30 000 циклов переключений.

• Рабочий ход кнопки: 1,5 мм.

• Усилие срабатывания:

  • при нажатии — не более 4,4 Н;

  • при возврате — не менее 1,5 Н.

• Степень защиты: IP44.

• Климатическое исполнение: УХЛ.

• Диапазон температур: от −60 °C до +60 °C.

• Влажность: до 98 % при +35 °C.

• Габариты: примерно 42,5 × 14 × 15 мм.

• Масса: около 9 г.

• Содержание драгметаллов: серебро (примерно 0,72 г).

Конструкция и принцип действия

Внутри — пружинный механизм мгновенного срабатывания: при определённом усилии кнопка резко «перещёлкивается», быстро замыкая или размыкая контакты. Это снижает дребезг и подгорание. Характерный щелчок при работе — норма для такой конструкции.

Корпус рассчитан на крепление винтами к панели, выводы — только под пайку.

Особенности монтажа и эксплуатации Д703

• Монтаж: крепление на панель винтами, выводы — под пайку.

• Пайка: не перегревай клеммы, следи, чтобы флюс не попал внутрь корпуса, выводы предварительно аккуратно зачисти от окислов.

• Проверка перед установкой: кнопка должна ходить чётко, без заеданий; контакты не должны «зависать» в промежуточном положении.

• Условия эксплуатации: без токопроводящей пыли, взрывоопасных смесей и агрессивных паров/газов.

• Рабочее положение: любое.
