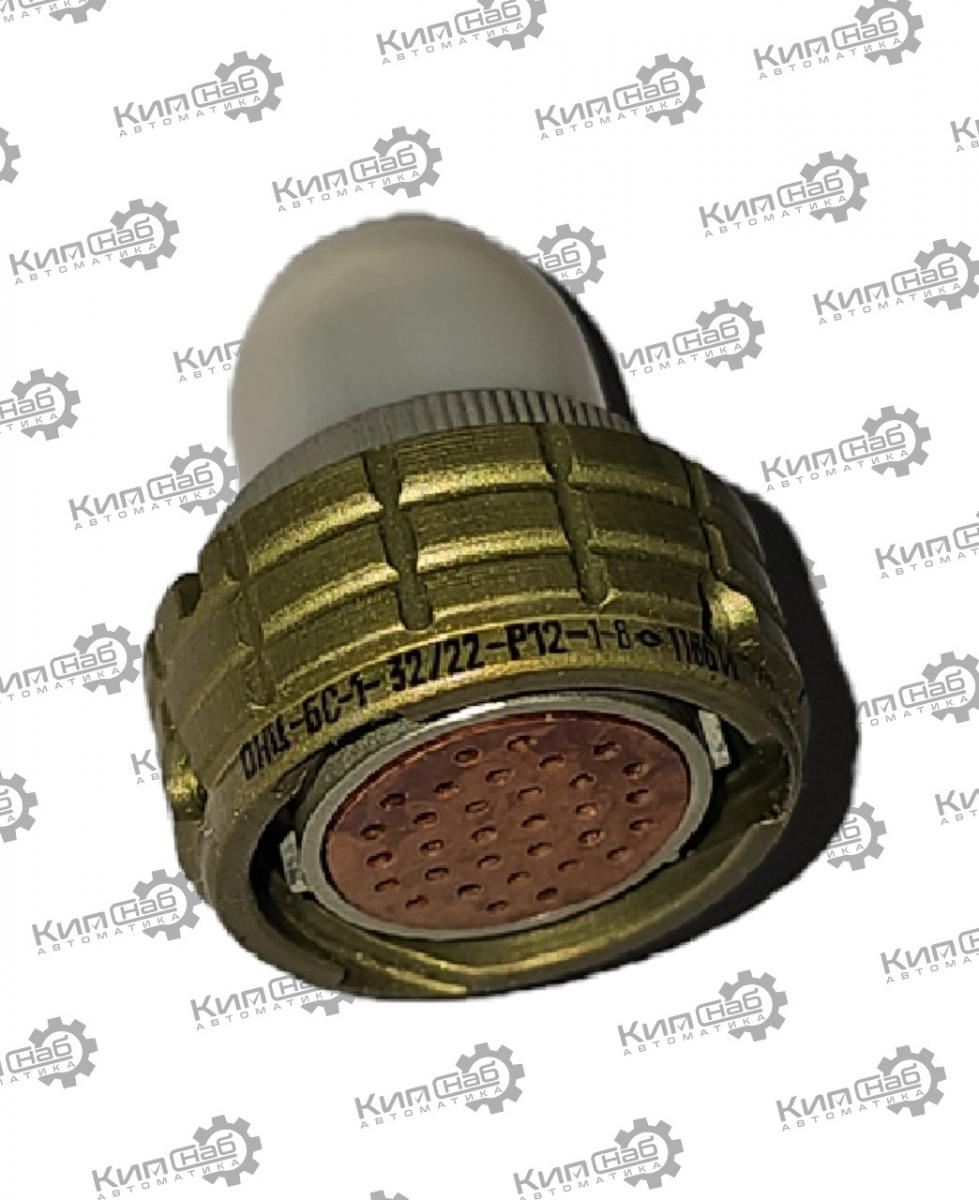

ОНЦ-БС-1-32/22-Р12-1-В розетка кабельная

ОНЦ‑БС‑1‑32/22‑Р12‑1‑В — субминиатюрный цилиндрический низкочастотный разъём для соединения и разъединения электрических цепей в аппаратуре специального и общего назначения. Работает с постоянным, переменным (до 3 МГц) и импульсным током.

Расшифровка маркировки

• ОНЦ‑БС — тип соединителя (низкочастотный субминиатюрный разъём).

• 1 — покрытие контактов: 1 — серебро, 2 — золото.

• 32 — количество контактов.

• 22 — условный диаметр корпуса (в мм).

• Р — часть соединителя: «Р» означает розетку, «В» — вилку.

• 12 — конструктивное исполнение: 1 — вилка приборная без кожуха, 12 — розетка кабельная с прямым кожухом.

• 1 — многопозиционная поляризация (защита от неправильного сочленения).

• В — всеклиматическое исполнение (подходит для разных климатических условий).

Основные технические характеристики

• Тип соединения: байонетное.

• Диапазон рабочих температур: от –60 °C до +85 °C.

• Относительная влажность: до 98 % при +35 °C.

• Максимальное рабочее напряжение: 250 В.

• Сопротивление контактов: не более 0,005 Ом.

• Сопротивление изоляции: не менее 1000 МОм.

• Количество циклов сочленения‑расчленения: 250.

• Минимальная наработка: 15 000 часов (в стандартных условиях), до 130 000 часов — в облегчённом режиме.

• Срок сохраняемости: 15 лет.

• Материал корпуса: металл.

• Материал изолятора: карболит.

• Исполнение: комплект из приборной вилки (без кожуха) и кабельной розетки (с прямым пластмассовым кожухом).

Конструктивные особенности

• Поляризация: многошпоночная и многопозиционная (1–20 позиций), предотвращает неправильное сочленение.

• Защита от внешних воздействий: кожух розетки повышает устойчивость к пыли и влаге.

• Монтаж: внутренний, предназначен для стационарного использования.

Электрические параметры

• Частота работы: до 3 МГц.

• Ток на контакт и суммарная токовая нагрузка: зависят от исполнения и нагрузки цепи.

• Электрическая прочность изоляции: соответствует стандартам для данного класса разъёмов.

Применение

• аппаратура специального и общего назначения;

• системы связи и передачи данных;

• промышленное и военное оборудование;

• авиационная и космическая техника;

• устройства, требующие надёжного соединения при вибрациях и температурных перепадах.

Важные нюансы

• Совместимость: разъём ОНЦ-БС-1-32/22-Р12-1-В работает в паре с ответной частью (вилка/розетка соответствующей модификации).

• Категория качества: при заказе уточняйте приёмку («ОТК», «ВП», «ОС») и год выпуска — это влияет на цену и гарантийные условия.

• Технические условия: АШДК.434410.088ТУ (приёмка «1»), бР0.364.030ТУ (приёмки «5» и «9»).
