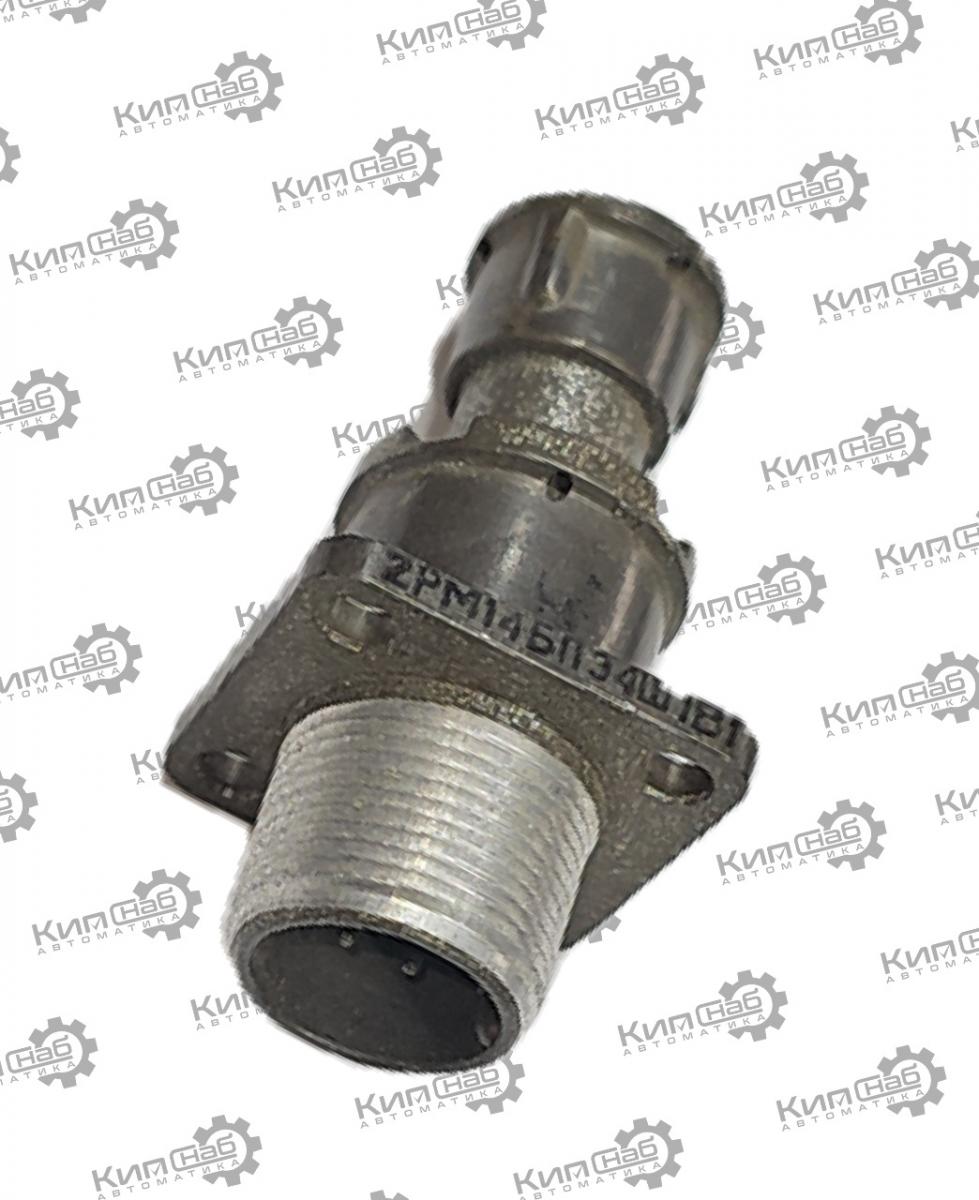

2РМ14БПЭ4Ш1В1 вилка блочная

2РМ14БПЭ4Ш1В1 — блочная вилка серии 2РМ, низкочастотный цилиндрический негерметичный разъём с резьбовой фиксацией. Предназначен для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В.

Расшифровка обозначения

• 2РМ — тип соединителя (низкочастотный цилиндрический разъём);

• 14 — условный размер корпуса (посадочный диаметр);

• Б — вид корпуса: блочный (приборный);

• П — вид патрубка: прямой;

• Э — вид гайки патрубка: для экранированного кабеля;

• 4 — количество контактов;

• Ш — часть соединителя: вилка (штырь);

• 1 — обозначение сочетания контактов (все контакты диаметром 1,0 мм);

• В — покрытие контактов: серебро;

• 1 — теплостойкость: до +100∘C.

Основные характеристики

• Тип: блочная вилка, цилиндрический разъём.

• Климатическое исполнение: УХЛ 2.1 (умеренный и холодный климат) по ГОСТ 15150‑69.

• Сочленение: резьбовое.

• Поляризация корпуса: одношпоночная (исключает неправильное подключение).

• Монтаж: объёмный, методом пайки проводов к хвостовикам контактов.

• Материал корпуса: алюминиевый сплав.

• Изоляция: карболит.

• Материал контактов: латунь ЛС59‑1.

• Форма контактов: круглые, извлекаемые.

• Количество контактов: 4.

• Диаметр контактов: 1,0 мм.

• Наличие уплотнительной втулки: есть.

• Цвет корпуса: серый.

• Вес: около 25 г.

• Габаритные размеры: ориентировочно 22×48 мм (диаметр × длина).

Электрические параметры

• Рабочее напряжение: 560 В.

• Максимальное напряжение: до 700 В.

• Ток на одиночный контакт: до 8 А.

• Суммарная токовая нагрузка: до 27 А.

• Сопротивление контактов: ≤ 0,005 Ом.

• Сопротивление изоляции (в нормальных условиях): ≥ 5000 МОм.

• Ёмкость между контактами: ≤ 6 пФ.

Эксплуатационные параметры

• Диапазон рабочих температур: от −60∘C до +100∘C.

• Относительная влажность: до 98 % при температуре +40∘C.

• Вибрация (синусоидальная): диапазон частот 1–5000 Гц, ускорение до 490 м/с² (50 g).

• Ударные нагрузки:

  • одиночные удары — до 5000 м/с² (500 g);

  • многократные удары — до 1000 м/с² (100 g).

• Пониженное атмосферное давление: до 1,3⋅10−4 Па.

• Повышенное атмосферное давление: до 294 199 Па (3 кгс/см²).

• Количество циклов сочленения‑расчленения: 500.

• Минимальная наработка: 1000 часов (во всех режимах и условиях, допускаемых ТУ).

• Срок сохраняемости: 15 лет.

Совместимость

Вилка 2РМ14БПЭ4Ш1В1 совместима с розетками серии 2РМ соответствующего типоразмера, например:

• 2РМ14К4Г1А1;

• 2РМ14КПН4Г1А1;

• 2РМ14КПЭ4Г1В1 и др.

Важно: соединение выполняется только между кабельным и блочным разъёмом (блочная вилка + кабельная розетка).

Области применения

• радиоэлектронная аппаратура общего и специального назначения;

• авиационное и космическое оборудование;

• военная техника;

• судовое приборостроение;

• промышленная автоматика;

• системы связи и оповещения;

• наземные системы управления;

• контрольно‑измерительная аппаратура.

Особенности эксплуатации

• Маркировка цифро‑буквенным кодом нанесена на корпусе.

• При монтаже требуется обеспечить надёжную фиксацию кабеля в патрубке и качественную пайку контактов.

• Прямой патрубок упрощает монтаж в ограниченном пространстве.

• Экранированный патрубок защищает от электромагнитных помех.

• Для дополнительной защиты от внешних воздействий рекомендуется использовать кожухи или заглушки.

Итог: 2РМ14БПЭ4Ш1В1 — надёжный разъём для ответственных применений в жёстких условиях эксплуатации. Обеспечивает стабильное электрическое соединение при значительных механических и климатических нагрузках, совместим с рядом отечественных разъёмов и рассчитан на длительный срок службы.
