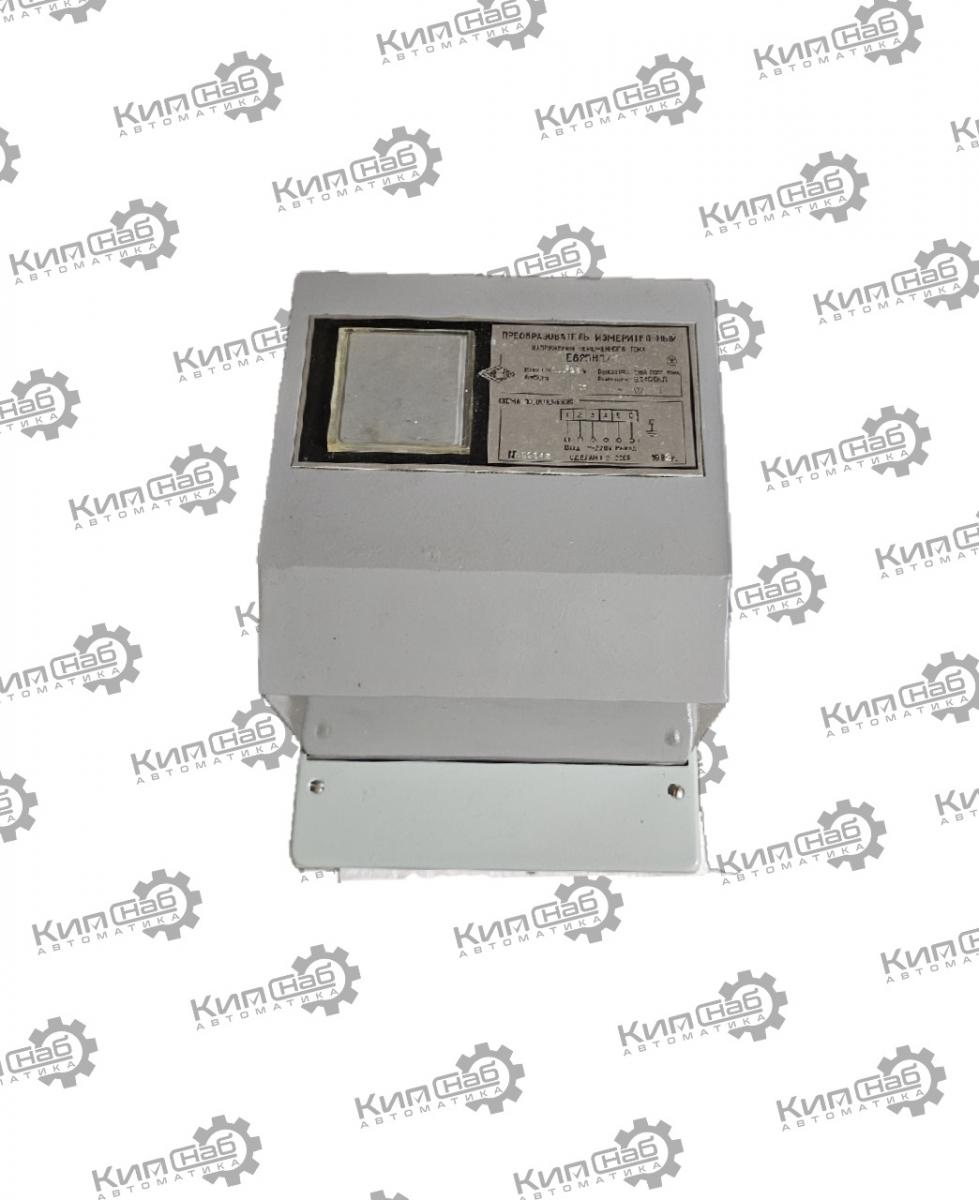

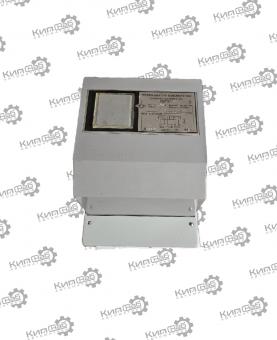

Преобразователь Е824НП

Е824НП — измерительный преобразователь переменного тока: преобразует действующее значение тока частотой 50–60 Гц в унифицированный токовый сигнал.

Расшифровка маркировки

• Е824 — серия преобразователей.

• НП — навесной монтаж, переднее присоединение проводов.

Основные характеристики

• Входной сигнал: переменный ток, 50/60 Гц; типовые диапазоны — 0–1 А или 0–5 А (зависит от исполнения).

• Выходной сигнал: постоянный ток 0–5 мА.

• Класс точности: 0,5 (предельно допустимая приведённая погрешность — не более ±0,5 %).

• Сопротивление нагрузки: до 3 кОм.

• Время установления выходного сигнала: не более 1,5 с.

• Перегрузочная способность:

  • длительная — до 120 % номинального тока в течение 2 часов;

  • импульсная — до 10‑кратного номинала: 9 импульсов по 0,5 с с интервалом 60 с и 1 импульс длительностью 10 с.

• Электрическая изоляция: выдерживает испытательное напряжение 2 кВ между цепями и корпусом.

• Потребляемая мощность от источника питания: не более 8 В·А.

• Габариты: не более 220 × 170 × 165 мм.

• Масса: не более 3,9 кг.

Конструктивные особенности

• Монтаж — на щит или панель, провода подключаются спереди.

• Есть гальваническая развязка входной и выходной цепей (обычно через трансформатор тока).

• Не зависит от рабочего положения в пространстве.

• Устойчив к вибрации (ускорение до 10 м/с² в диапазоне 5–80 Гц) и к внешнему магнитному полю напряжённостью до 400 А/м.

Условия эксплуатации

• Температура: от +1 до +40 °C.

• Влажность: до 80 % при +25 °C (без конденсации влаги).

• Окружающая среда: без агрессивных газов и паров, умеренная запылённость.
