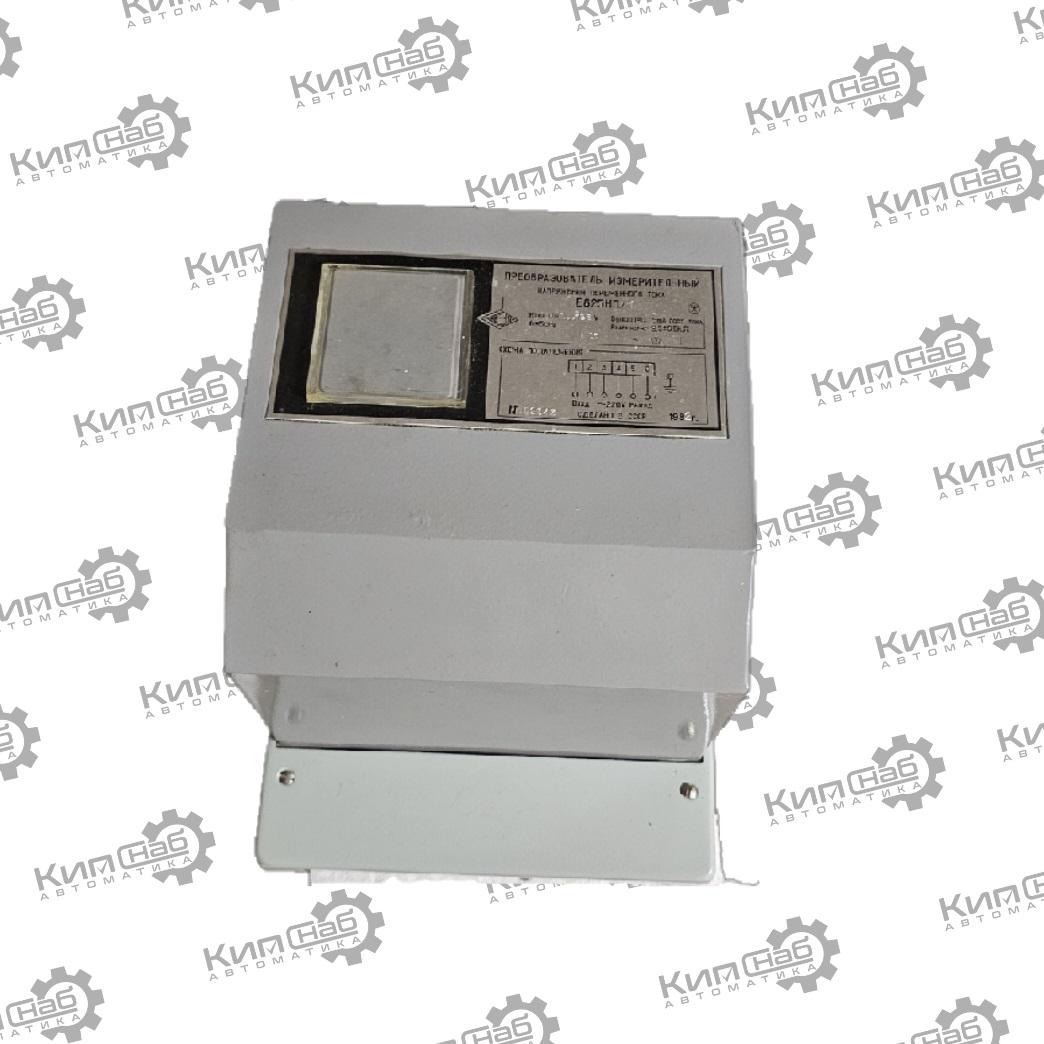

Преобразователь Е825НП/1

Е825НП1 — измерительный преобразователь напряжения переменного тока. Предназначен для линейного преобразования действующего значения напряжения переменного тока (50 или 60 Гц) в унифицированный токовый сигнал.

Расшифровка маркировки

• Е825 — серия измерительных преобразователей.

• НП — исполнение: навесной монтаж на щит/панель с передним присоединением проводов.

• 1 — модификация: определяет диапазон входного напряжения и класс точности. Для версии «1» это, как правило, диапазон 0–125 В и класс точности 0,5.

Основные технические характеристики

• Входной сигнал: напряжение переменного тока, 50/60 Гц; для Е825НП1 — диапазон 0–125 В.

• Выходной сигнал: унифицированный токовый, обычно 0–5 мА (нормирующее значение — 5 мА).

• Класс точности: 0,5 (для модификации 1); предел допускаемой основной приведённой погрешности — не более ±0,5 % от нормирующего значения.

• Потребляемая мощность:

  • от измерительной цепи — не более 5 В·А;

  • от цепи питания — не более 8 В·А.

• Сопротивление нагрузки: рассчитано на работу с нагрузкой, типично до нескольких кОм (например, 3 кОм); амплитуда пульсаций выходного сигнала на такой нагрузке — не более 0,2 %.

• Электрическая изоляция: выдерживает испытательное напряжение 2 кВ (в нормальных условиях) между цепями и корпусом.

• Время прогрева: ориентировочно 30 минут для выхода на рабочий режим с заявленной точностью.

• Габариты (для исполнения НП): не более 220 × 170 × 165 мм.

• Масса: не более 3,9 кг.

Конструктивные особенности

• Монтаж: навесной, на щит или панель; провода подключаются спереди — это удобно для обслуживания и быстрой замены.

• Корпус: рассчитан на установку в шкафах автоматики и распределительных щитах.

• Работа в любом положении: преобразователь не критичен к ориентации в пространстве.

• Защита от перегрузок: выдерживает кратковременные перегрузки по входному напряжению (до 150 % от верхнего предела диапазона в виде серии импульсов), а также длительную перегрузку до 120 % номинального значения в течение 2 часов.

• Устойчивость к внешним воздействиям: виброустойчив, рассчитан на эксплуатацию в промышленных условиях.

Условия эксплуатации

• Диапазон температур: от +1 до +40 °C.

• Влажность: до 80 % при +25 °C (без конденсации влаги).

• Окружающая среда: без агрессивных газов и паров, способных вызвать коррозию; умеренная запылённость.

Применение

• В системах телемеханики и АСУ ТП для передачи значений напряжения на удалённые контроллеры и регистраторы.

• В составе щитов контроля и учёта — для формирования стандартного токового сигнала из показаний сети.

• Для подключения к системам сбора данных, где входной сигнал нормирован по току (например, токовая петля 0–5 мА).

• При работе через измерительные трансформаторы напряжения — чтобы преобразовать вторичное напряжение в удобный для регистрации сигнал.
