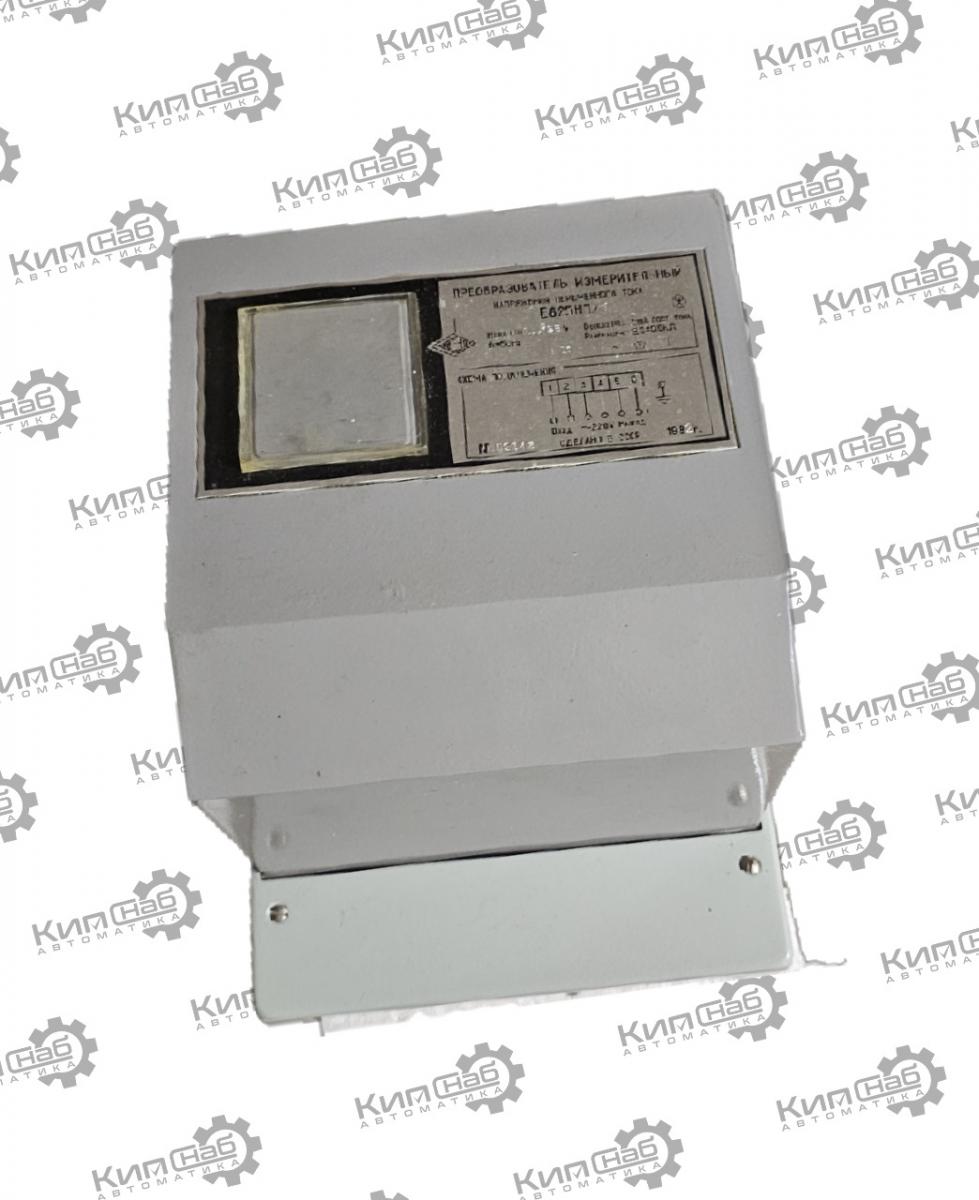

Преобразователь Е829НП/1

Е829НП/1 — измерительный преобразователь электрических параметров: преобразует входные сигналы (ток, напряжение, мощность и др.) в унифицированный токовый сигнал.

Расшифровка маркировки

• Е829 — серия измерительных преобразователей (в линейке есть исполнения под разные параметры — ток, напряжение, активная/реактивная мощность).

• НП — навесной монтаж на щит/панель, переднее присоединение проводов (удобно для обслуживания).

• /1 — модификация: определяет конкретный измеряемый параметр и диапазоны (для «1» это обычно преобразование тока и/или напряжения с выходным сигналом 0–5 мА и погрешностью ±1 %).

Основные технические характеристики

• Входные сигналы (зависит от конкретной версии в рамках модификации 1):

  • ток: типовые диапазоны 0–1 А или 0–5 А;

  • напряжение: обычно 80–120 В (может использоваться напрямую либо через трансформаторы).

  • частота: 45–65 Гц.

  • коэффициент мощности (cos φ): от 0 до 1.

• Выходной сигнал: постоянный ток 0–5 мА (при сопротивлении нагрузки до 3 кОм).

• Класс точности: ±1 % (предельно допустимая приведённая погрешность).

• Время установления выходного сигнала: не более 0,5 с.

• Потребляемая мощность: не более 10 Вт.

• Питание: 220 В, 50 Гц (для исполнений, требующих внешнего питания).

• Электрическая изоляция: выдерживает 2 кВ между цепями и корпусом.

• Сопротивление изоляции: не менее 40 МОм при нормальных условиях.

• Габариты (исполнение НП): не более 220 × 170 × 165 мм.

• Масса: не более 5 кг.

Конструктивные особенности

• Монтаж: навесной на щит или панель, провода подключаются спереди.

• Рабочее положение: любое (не зависит от ориентации в пространстве).

• Гальваническая развязка: входная цепь развязана от выходной и от цепей питания — это снижает влияние помех и повышает безопасность.

• Защита: виброустойчив, рассчитан на эксплуатацию в промышленных условиях; устойчив к внешним магнитным полям.

• Перегрузочная способность: выдерживает кратковременные импульсные перегрузки по входным цепям (по типовой схеме из серии импульсов 150 % номинала).

Условия эксплуатации

• Диапазон температур: от +1 до +40 °C.

• Влажность: до 80 % при +25 °C (без конденсации влаги).

• Окружающая среда: без агрессивных газов и паров, умеренная запылённость.

Применение

• В системах АСУ ТП и телемеханики для передачи значений тока, напряжения или мощности на удалённые устройства.

• В составе щитов контроля и учёта — для формирования стандартного токового сигнала из показаний сети.

• При работе через измерительные трансформаторы тока и напряжения.

• Для подключения к аналоговым входам контроллеров и регистраторов, рассчитанных на токовую петлю 0–5 мА.
