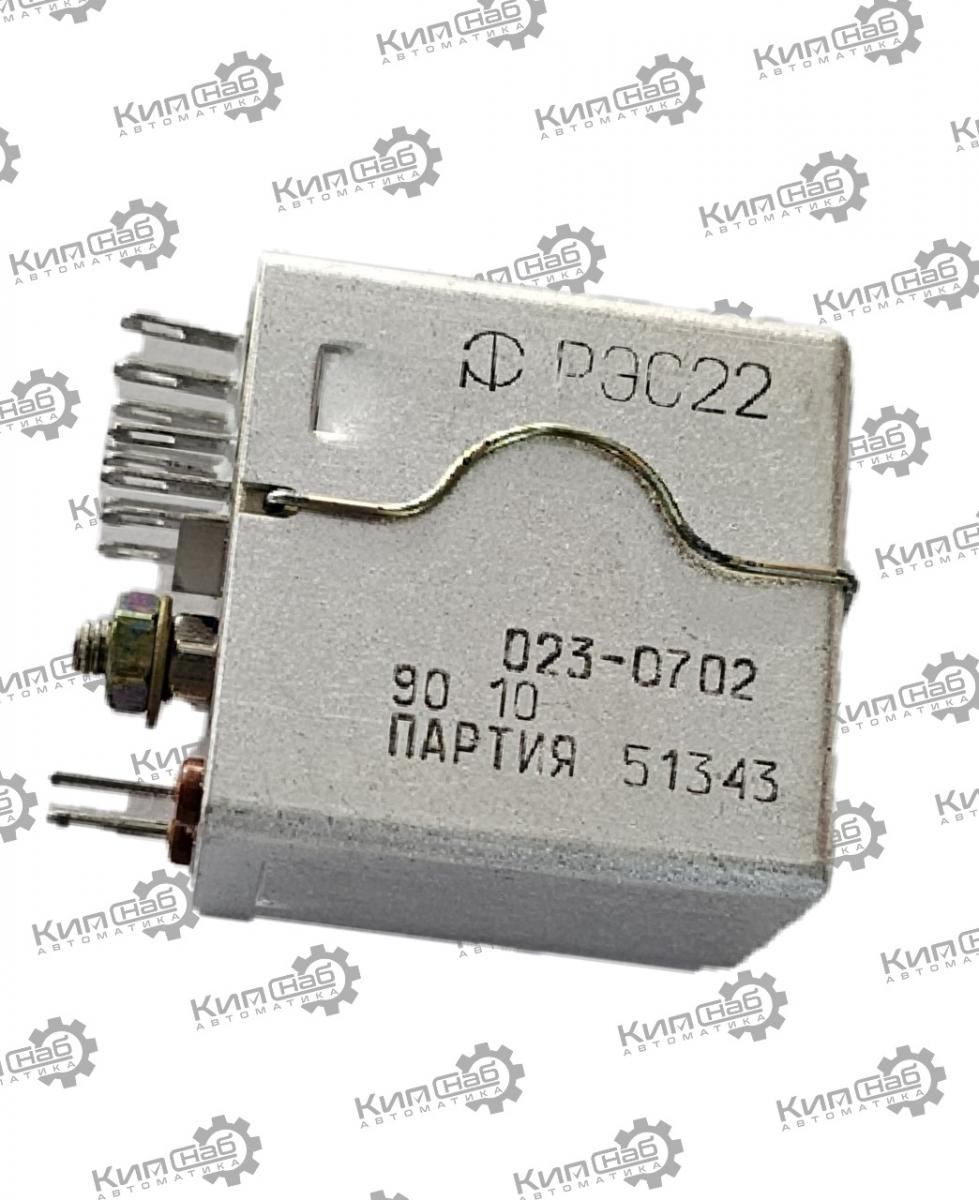

Реле РЭС22 РФ4.523.023‑07.02

РЭС22 РФ4.523.023‑07.02) — электромагнитное слаботочное низкочастотное реле, двухпозиционное, одностабильное, с четырьмя переключающими контактами. Применяется для коммутации цепей постоянного и переменного тока (в т. ч. частотой 50–1000 Гц) в радиоэлектронной аппаратуре общего и специального назначения.

Расшифровка маркировки

• РЭС — реле электромагнитное слаботочное низкочастотное.

• 22 — порядковый номер разработки.

• 023‑0702 (или в полной форме РФ4.523.023‑07.02) — исполнение (паспорт) реле: определяет электрические параметры (напряжение/ток срабатывания, сопротивление обмотки), режимы коммутации и конструктивные особенности.

Основные технические характеристики

• Тип контактов: 4 переключающие группы (4П).

• Коммутируемые параметры:

  • ток: до 0,5–2,0 А (зависит от режима и напряжения);

  • напряжение: до 30 В при токе 0,5 А; в облегчённых режимах — до 250 В.

• Материал контактов: сплав на основе серебра — хорошая проводимость и стойкость к окислению.

• Сопротивление контактов: не более 0,6 Ом.

• Параметры обмотки:

  • номинальное напряжение: 24 В;

  • сопротивление обмотки: ориентировочно 650 Ом (может варьироваться в пределах 553–780 Ом в зависимости от партии);

  • ток срабатывания: около 20 мА, ток отпускания — около 4 мА.

• Время срабатывания/отпускания: ориентировочно 15 мс / 8 мс.

• Электрическая прочность изоляции: не менее 500 В между токоведущими цепями и корпусом.

• Сопротивление изоляции: не менее 100 МОм в нормальных условиях.

• Число коммутационных циклов: до 10 000–100 000 (зависит от нагрузки).

• Масса: около 36 г.

• Габариты: примерно 30 × 20 × 31,5 мм.

Конструктивные особенности

• Корпус: металлический, негерметичный, пылевлагозащищённый.

• Выводы: штыревые, под навесной или печатный монтаж (через отверстия в плате).

• Поляризация: неполяризованное — работает независимо от полярности управляющего напряжения.

• Исполнение: климатическое УХЛ по ГОСТ 15150‑69 (умеренный и холодный климат).

Условия эксплуатации

• Диапазон температур: от −60 до +85 °C.

• Влажность: до 98 % при +35 °C.

• Механические воздействия:

  • вибрация 1–3000 Гц, ускорение до 30 g (300 м/с²);

  • одиночные удары до 1000 g, многократные — до 150 g.

  • линейное ускорение — до 150 g.

• Атмосферное давление: работоспособность в широком диапазоне, включая пониженное.

Применение

Реле используют в схемах управления и коммутации для переключения сигнальных и слаботочных силовых цепей — в промышленной автоматике, авиационной и военной аппаратуре, измерительных приборах, релейной логике. Учитывая ваш интерес к реле (РП‑253, РП‑255, РТБ‑0, РЭМ‑651Р и др.) и соединителям (2РМТ, 2РМД, ШР и т. п.), РЭС‑22 уместно там, где нужна компактная коммутация нескольких цепей с умеренными токами и высокой стойкостью к внешним воздействиям.

Вывод:
РЭС‑22 023‑0702 — надёжное слаботочное реле на 4 переключающие группы с номиналом 24 В, рассчитанное на жёсткие условия эксплуатации: вибрации, удары, широкий температурный диапазон. Оно хорошо вписывается в аппаратуру, где важна долговечность и стабильность коммутации при умеренных токах.
