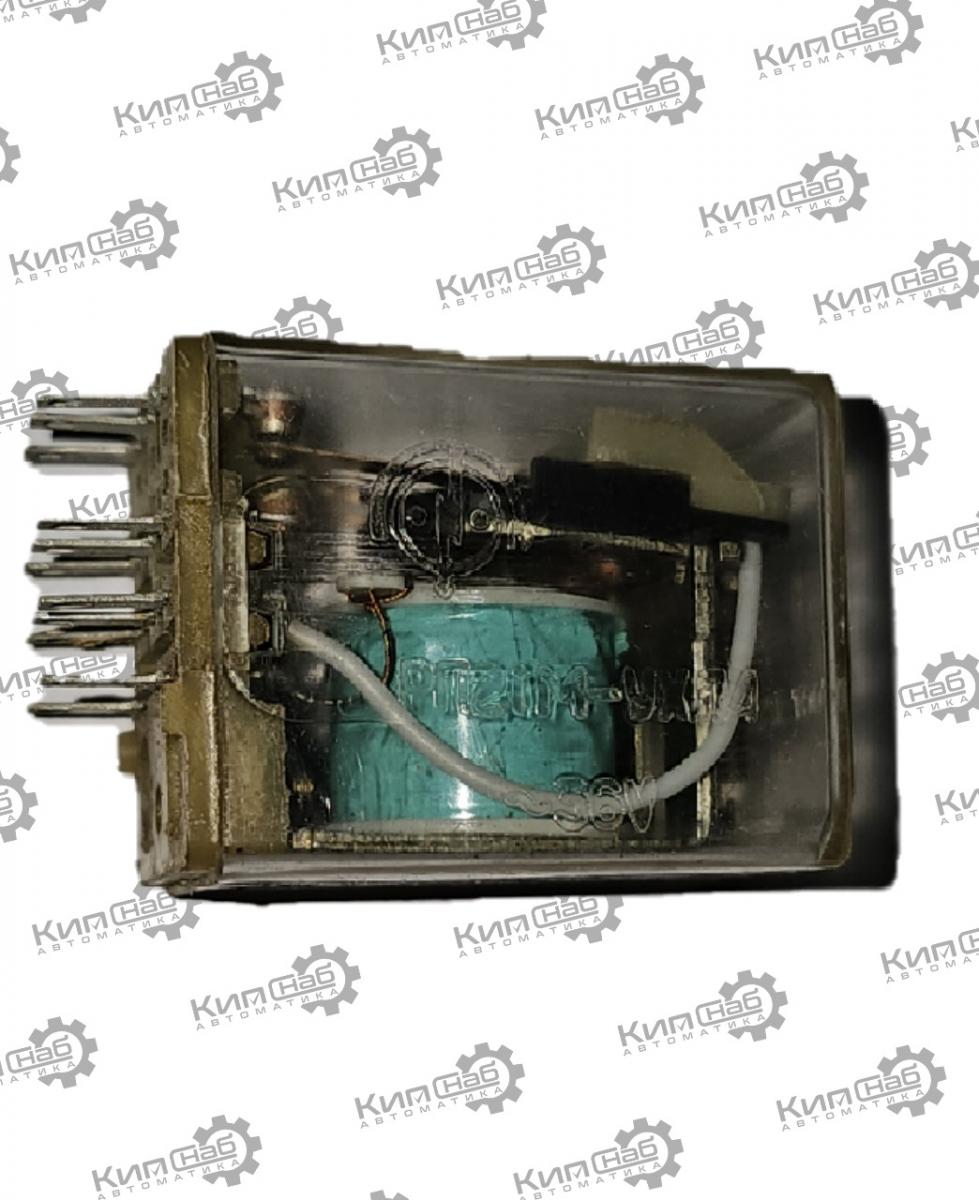

РП‑21М‑003‑УХЛ4 ~36 В — промежуточное электромагнитное реле модернизированной серии.

Расшифровка маркировки

• РП — реле промежуточное.

• 21 — номер серии.

• М — модернизированное исполнение.

• 003 — исполнение по контактной группе: 3 переключающие группы (3П). Каждая группа — это один переключающий контакт: он одновременно может замыкать одну цепь и размыкать другую.

• УХЛ4 — климатическое исполнение: для умеренного и холодного климата, категория размещения 4 (для закрытых помещений с искусственно регулируемыми климатическими условиями).

• ~36 В — номинальное напряжение катушки переменного тока (частота 50 Гц).

Основные характеристики

• Напряжение катушки: 36 В, переменный ток, 50 Гц.

• Количество и тип контактов: 3 переключающих контакта.

• Коммутируемое напряжение:

  • переменный ток — до 380 В (50 Гц);

  • постоянный ток — до 220 В.

• Номинальный ток контактов: зависит от подтипа:

  • УХЛ4А — 5 А;

  • УХЛ4Б — 6 А.

• Время срабатывания и возврата: не более 30 мс.

• Механическая износостойкость: 20 000 000 циклов.

• Коммутационная износостойкость: порядка 2 000 000 циклов (класс «Б»).

• Степень защиты: IP40 (механизм), IP00 (выводы).

• Диапазон рабочих температур: от −40 до +55 °C.

• Габариты (без розетки): 28 × 34 × 45 мм.

• Масса: около 0,07 кг.

• Способ подключения: ламели под пайку или установку в розетку, заднее присоединение.

• Рабочее положение: горизонтальное (якорем вверх) либо вертикальное (магнитной системой вверх).

Конструктивные особенности

Реле выполнено в компактном корпусе, рассчитано на установку в релейные блоки и шкафы автоматики. Переключающие контакты позволяют гибко строить схемы: например, переключать нагрузку между двумя цепями или реализовывать логику «замыкание/размыкание» в одной схеме. Серебряное либо иное токопроводящее покрытие контактов снижает переходное сопротивление и повышает надёжность коммутации.

Применение

Реле используют в цепях управления и автоматики:

• для коммутации цепей электроприводов;

• в схемах промышленной автоматики и релейной логики;

• в низковольтных распределительных устройствах;

• как элемент гальванической развязки и усиления управляющего сигнала.
