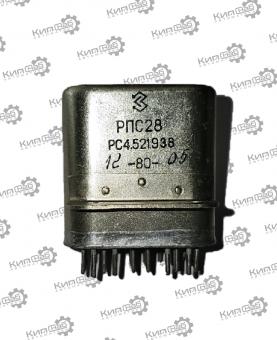

Реле РПС‑28 РС4.521.938

РПС‑28 РС4.521.938 — поляризованное, двустабильное, двухпозиционное реле с 8 переключающими контактными группами (8П). Предназначено для коммутации цепей постоянного и переменного тока (частота — до 1500 Гц) в аппаратуре разного назначения, включая бортовые и промышленные системы, где важна фиксация состояния без постоянной подачи питания на катушку.

Основные параметры

• Тип управления: поляризованное — состояние контактов зависит от полярности импульса; реле двустабильное: после переключения положение удерживается без тока в обмотке.

• Обмотки: 4 обмотки, переключение выполняется подачей импульса нужной полярности на соответствующую пару; одновременная подача на разные пары или обратная полярность недопустимы.

• Рабочее напряжение обмотки: 24–31 В.

• Напряжение срабатывания: ориентировочно 18 В.

• Сопротивление обмотки: 290–390 Ом.

• Коммутируемые цепи:

  • постоянный ток: 0,05–3,0 А при 6–34 В;

  • переменный ток: 0,05–0,5 А при 12–115 В.

• Контакты: 8 групп переключающих контактов, материал — серебро высокой чистоты (Ср999), сопротивление контакта — не более 1 Ом.

• Ресурс: около 100 000 коммутационных циклов при номинальной нагрузке.

• Масса: не более 150 г.

Конструкция и условия работы

• Корпус: металлический, негерметичный, пылебрызгозащищённый.

• Монтаж: навесной, выводы под пайку.

• Температурный диапазон: от −60 до +80 °C.

• Влажность: до 98 % при +35 °C.

• Механические нагрузки: устойчиво к вибрации (до 100 м/с² в диапазоне 1–2000 Гц), одиночным ударам (до 1500 м/с²) и многократным ударам (до 350 м/с²).

• Изоляция: сопротивление — не менее 200 МОм в нормальных условиях, не менее 10 МОм при повышенной влажности; электрическая прочность — 500 В в нормальных условиях.

• Срок сохраняемости: до 12 лет при хранении в отапливаемом помещении либо в составе защищённой аппаратуры.

Особенности эксплуатации

• Ключевое преимущество — энергоэффективность: для смены состояния нужен только короткий импульс, дальше реле «помнит» положение.

• Важно строго соблюдать схему подключения обмоток и полярность импульсов.

• Из‑за чувствительности к неправильному управлению реле лучше применять в схемах с чёткой логикой формирования управляющих импульсов.

Вывод:
РПС‑28 РС4.521.938 — специализированное реле для надёжной коммутации в жёстких условиях: оно даёт фиксацию положения без постоянного потребления мощности, имеет 8 контактных групп и рассчитано на серьёзные механические и климатические нагрузки.
