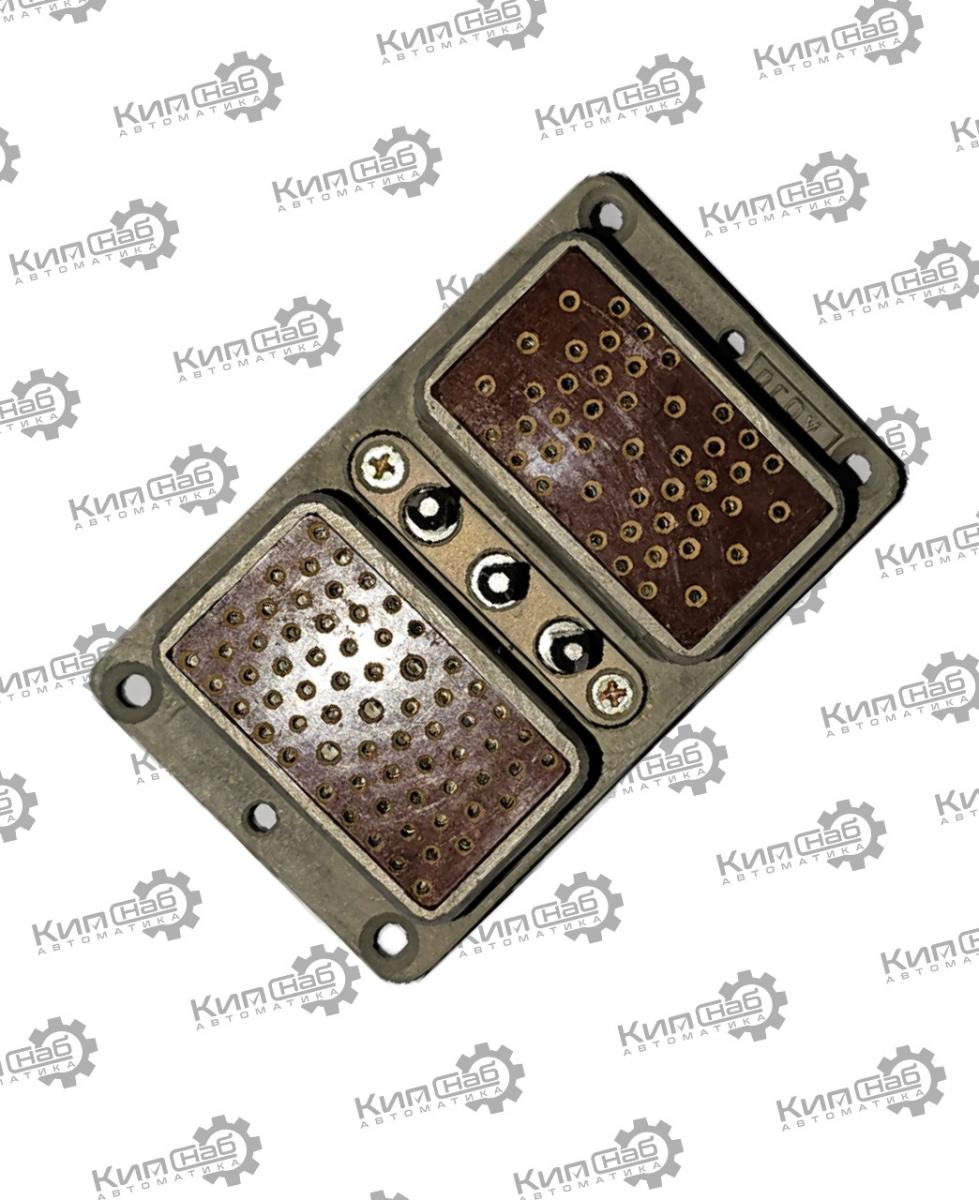

РПКМ3‑45/67Г1‑В розетка сдвоенная блочная

РПКМ3‑45/67Г1‑В — сдвоенный комбинированный прямоугольный соединитель (разъём) для внутреннего объёмного монтажа. Он объединяет в одном корпусе низкочастотные и радиочастотные цепи — это удобно, когда нужно одновременно коммутировать сигнальные, силовые и ВЧ‑линии.

Расшифровка маркировки

• РПКМ3 — тип соединителя: прямоугольный комбинированный малогабаритный, 3‑я модификация.

• 45/67 — количество контактов: в верхней схеме расположения — 45 контактов, в нижней — 67 контактов (дробная запись характерна для сдвоенных разъёмов РПКМ3).

• Г — обозначение части: в данном случае это розетка (гнездо); если бы была вилка, чаще ставили бы «Ш».

• 1 — конструктивное исполнение: без кожуха, корпус с отверстиями под крепление кожуха.

• В — всеклиматическое исполнение: рассчитан на жёсткие условия эксплуатации.

Основные технические характеристики

• Тип соединения: врубное (стыковка путём прямого ввода, без резьбы).

• Количество контактов: суммарно 112 контактов (45 + 67), часть из них может быть выделена под радиочастотные линии.

• Токовая нагрузка: ориентировочно 1,3–7 А на контакт (зависит от диаметра контакта и режима).

• Рабочее напряжение: в зависимости от схемы коммутации — до 100–1000 В (точные значения определяются конкретной схемой расположения контактов).

• Сопротивление контактов: не более 2,5–10 мОм (для разных типов контактов — низкочастотных и ВЧ).

• Сопротивление изоляции: не менее 5000 МОм для низкочастотных, не менее 1000 МОм для радиочастотных цепей.

• Число циклов сочленения‑расчленения: 500.

• Минимальная наработка: 10 000 часов (в облегчённом режиме — до 100 000 часов).

• Срок сохраняемости: до 20 лет.

Конструктивные особенности

• Корпус: прямоугольный, из алюминиевого сплава или аналогичного материала, рассчитан на внутренний монтаж в блоках аппаратуры.

• Контакты: комбинированные — в одном соединителе есть низкочастотные контакты и отдельные радиочастотные (коаксиальные) линии.

• Покрытие контактов: обычно серебро или золото (повышает надёжность и стойкость к окислению).

• Монтаж: объёмный, провода крепятся пайкой к хвостовикам контактов.

• Исполнение: без кожуха (исполнение «1»), но корпус подготовлен под установку кожуха.

• Поляризация: механическая (шпонка/паз) для исключения ошибочной стыковки.

Условия эксплуатации

• Диапазон температур: от −60 до +100 °C.

• Влажность: до 98 % при +35 °C.

• Механические нагрузки:

  • синусоидальная вибрация: 5–2500 Гц, ускорение до 150 м/с² (15 g);

  • одиночные удары: до 5000 м/с²;

  • многократные удары: до 750 м/с².

• Пониженное давление: работоспособность при давлении до 1,3⋅10−4 Па.

Совместимость и применение

РПКМ3 используют в аппаратуре специального и общего назначения, где нужна плотная коммутация разнородных цепей: например, в бортовых блоках, измерительных стойках, радиоэлектронной аппаратуре. Для этой розетки нужна соответствующая вилка РПКМ3 с тем же типономиналом и схемой расположения контактов — стыковка возможна только при полном совпадении конфигурации.

Учитывая ваш интерес к сериям 2РМТ, 2РМД, ШР, РПС и другим соединителям и реле, РПКМ3 стоит рассматривать как вариант для сложных блоков, где требуется одновременно коммутировать низкочастотные сигналы, питание и ВЧ‑линии в одном разъёме. В отличие от цилиндрических серий (2РМ, ШР), у РПКМ — прямоугольная компоновка и врубное сочленение, что удобно для плотной установки в каркасы и крейты.

Вывод:
РПКМ3‑45/67Г1‑В — это мощный комбинированный разъём на 112 контактов с возможностью коммутации как низкочастотных, так и радиочастотных цепей; он рассчитан на всеклиматические условия и серьёзные механические нагрузки, а сдвоенная структура позволяет сократить количество отдельных разъёмов в блоке.
