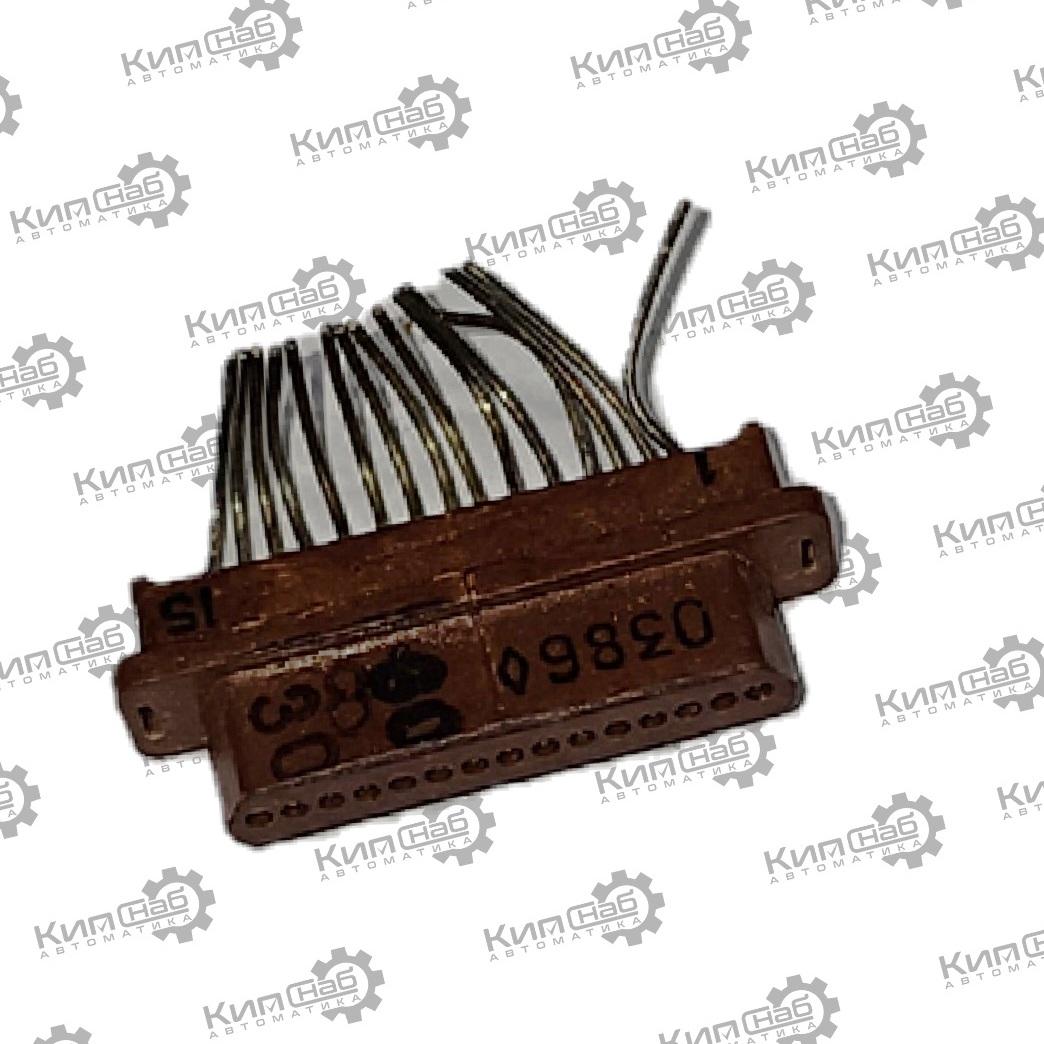

РПС1‑15Ш вилка прямоугольный соединитель

РПС1‑15Ш — это вилка из серии низкочастотных прямоугольных соединителей. Предназначена для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.

Расшифровка маркировки

• РПС1 — тип соединителя (серия).

• 15 — количество контактов.

• Ш — обозначает вилку (в паре с ней используется розетка РПС1‑15Г).

Основные технические параметры

• Тип контактов: штырь.

• Способ монтажа: пайка (подходит для объёмного и печатного монтажа).

• Сопротивление контактов: не более 10 мОм.

• Максимальное рабочее напряжение: 100 В.

• Максимальный ток на контакт: до 2 А.

• Суммарная токовая нагрузка: рассчитана на работу с цепями соответствующей мощности.

• Сопротивление изоляции: не менее 1000 МОм (в нормальных климатических условиях).

• Диапазон рабочих температур: от –60°C до +85°C.

• Количество циклов сочленения‑расчленения: 250.

• Минимальная наработка: 10 000 часов (в стандартных условиях), до 130 000 часов — в облегчённом режиме.

• Срок сохраняемости: 25 лет.

• Климатическое исполнение: УХЛ (умеренно‑холодный климат).

• Вид сочленения: врубное.

• Исполнение монтажной части: без кожуха.

• Вес: около 3 г.

Конструктивные особенности

• Форма корпуса: прямоугольная.

• Поляризация: одношпоночная (исключает неправильное подключение).

• Назначение: внутренний монтаж.

• Совместимость: соединяется с розеткой РПС1‑15Г той же серии, а также с модификацией РПС1‑М (при соблюдении технических условий).
