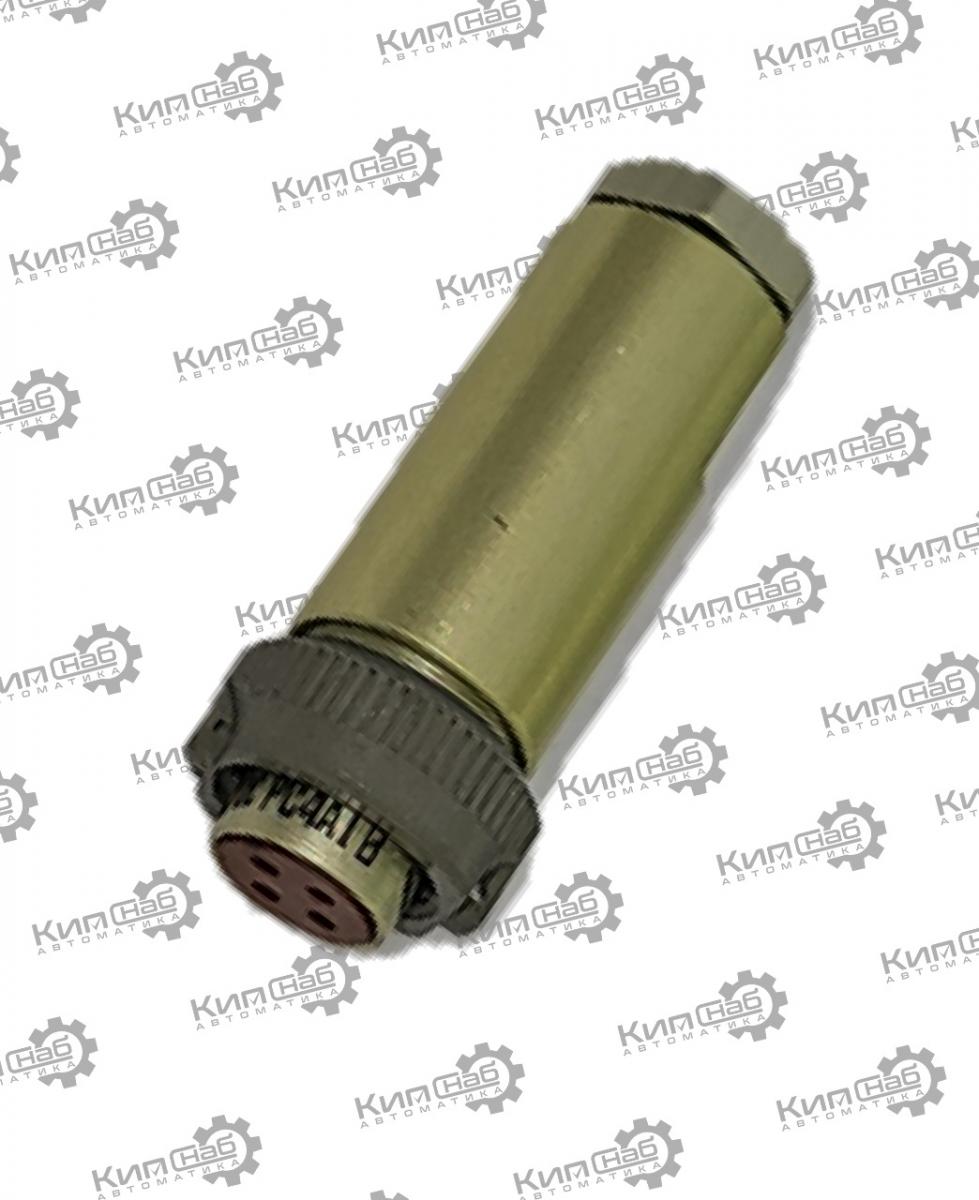

РС4АТВ розетка кабельная с кожухом

РС4АТВ — цилиндрический низкочастотный разъём из серии соединителей РС. Предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Используется в радиоэлектронной аппаратуре специального и общего назначения.

Расшифровка обозначения

• РС — тип соединителя (разъём соединительный).

• 4 — количество контактов.

• А — тропикоустойчивое исполнение (всеклиматическое).

• ТВ — вариант исполнения (может включать особенности монтажа или защиты).

Основные характеристики

• Тип соединения: резьбовое (для некоторых модификаций — врубное).

• Покрытие контактов: золото (в некоторых исполнениях может быть серебро).

• Максимальное рабочее напряжение: 200 В.

• Ток на контакт: до 4 А.

• Сопротивление контактов: не более 0,005 Ом.

• Сопротивление изоляции: не менее 1000 МОм (в нормальных условиях).

• Диапазон рабочих температур: от –60 °C до +85 °C.

• Количество циклов сочленения‑расчленения: 250.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 15 лет.

• Климатическое исполнение: всеклиматическое (В).

• Материал корпуса: металл.

• Материал изолятора: карболит.

• Поляризация: одношпоночная (исключает неправильное подключение).

• Исполнение: может выпускаться с кожухом или без (зависит от модификации).

• Монтаж: внутренний, методом пайки.

Конструктивные особенности

• Варианты исполнения: вилка и розетка (сочленяются между собой).

• Защита от несанкционированного сочленения: обеспечивается одношпоночной поляризацией.

• Опции: выпускаются как без кожуха, так и с защитным кожухом (металлическим или пластмассовым), что повышает защиту от пыли и влаги.

Электрические параметры

• Частота работы: до 3 МГц.

• Суммарная токовая нагрузка: зависит от количества и типа контактов.

• Электрическая прочность изоляции: соответствует требованиям для данного класса разъёмов.

Области применения РС-4АТВ

• радиоэлектронная аппаратура специального и общего назначения;

• системы связи и передачи данных;

• промышленное оборудование;

• военная и авиационная техника;

• аппаратура, требующая надёжного соединения при вибрационных и температурных нагрузках.
