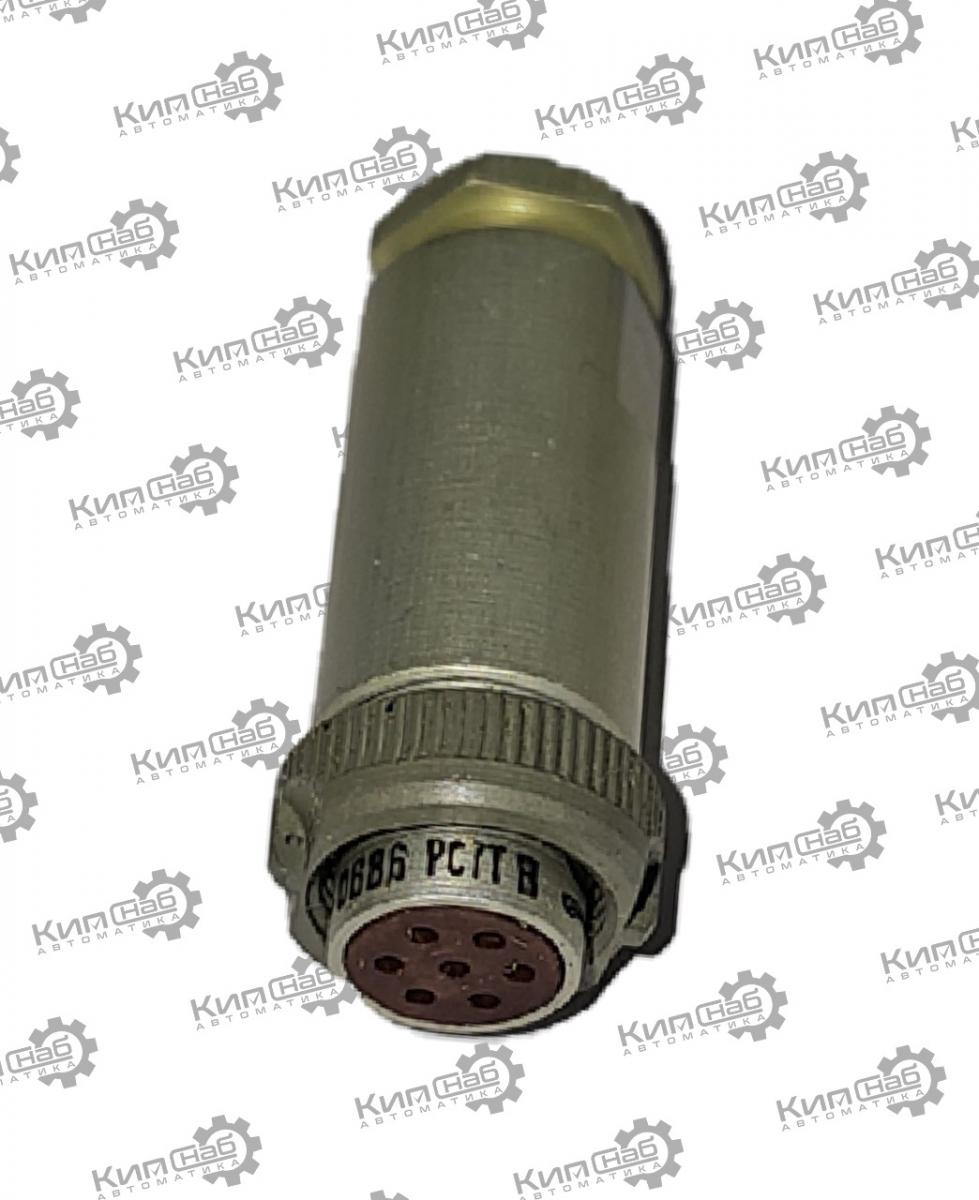

РС7ТВ розетка кабельная с кожухом

РС7ТВ — это цилиндрический низкочастотный субминиатюрный разъём, предназначенный для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Расшифровка обозначения

• РС — тип соединителя (разъём соединительный);

• 7 — количество контактов;

• Т — тропикоустойчивое исполнение (всеклиматическое);

• В — вариант исполнения.

Основные характеристики

• Тип: разъём (может быть вилкой или розеткой).

• Количество контактов: 7.

• Покрытие контактов: серебро.

• Вид сочленения: резьбовой.

• Материал корпуса: металлический сплав.

• Изоляция: карболит.

• Наличие кожуха: возможен вариант с кожухом (защищает от внешних воздействий).

Электрические параметры

• Максимальное рабочее напряжение: 200 В.

• Максимальный ток на контакт: до 4 А.

• Суммарная токовая нагрузка: до 28 А.

• Сопротивление контактов: не более 0,005 Ом.

• Сопротивление изоляции: не менее 1000 МОм.

• Электрическая прочность изоляции: не менее 1850 В (амплитудное значение).

Эксплуатационные параметры

• Диапазон рабочих температур: от −60°C до +85°C.

• Относительная влажность: до 98 % при температуре +35°C.

• Вибрация: диапазон частот 1–5000 Гц, ускорение до 147 м/с² (15 g).

• Ударные нагрузки:

  • одиночные удары — до 5000 м/с² (500 g);

  • многократные удары — до 500 м/с² (50 g).

• Минимальная наработка: 1000 часов.

• Количество циклов сочленения‑расчленения: 250.

• Срок сохраняемости: до 25 лет.

Конструкция и особенности

• Поляризация корпуса: одношпоночная (исключает неправильное подключение).

• Монтаж: объёмный, методом пайки проводов к хвостовикам контактов.

• Герметичность: негерметизированное исполнение, но кожух повышает защиту от влаги и пыли.

• Исполнение патрубка: прямой.

Совместимость

Розетка РС-7ТВ сочленяется с соответствующими вилками и розетками серии РС (например, РС7ТВ, РСГ7ТВ).

Области применения

• радиоэлектронная аппаратура специального и общего назначения;

• промышленное оборудование;

• системы связи и передачи данных;

• контрольно‑измерительные приборы;

• оборудование, работающее в жёстких климатических условиях.

Преимущества

• тропикоустойчивость (подходит для эксплуатации в сложных климатических условиях);

• надёжность и долговечность;

• устойчивость к вибрациям и ударным нагрузкам;

• широкий диапазон рабочих температур;

• возможность использования с кожухом для дополнительной защиты.

Итог: РС7ТВ — надёжный субминиатюрный разъём для ответственных применений в жёстких условиях эксплуатации. Подходит для использования в аппаратуре, работающей в широком диапазоне температур и при высокой влажности.
