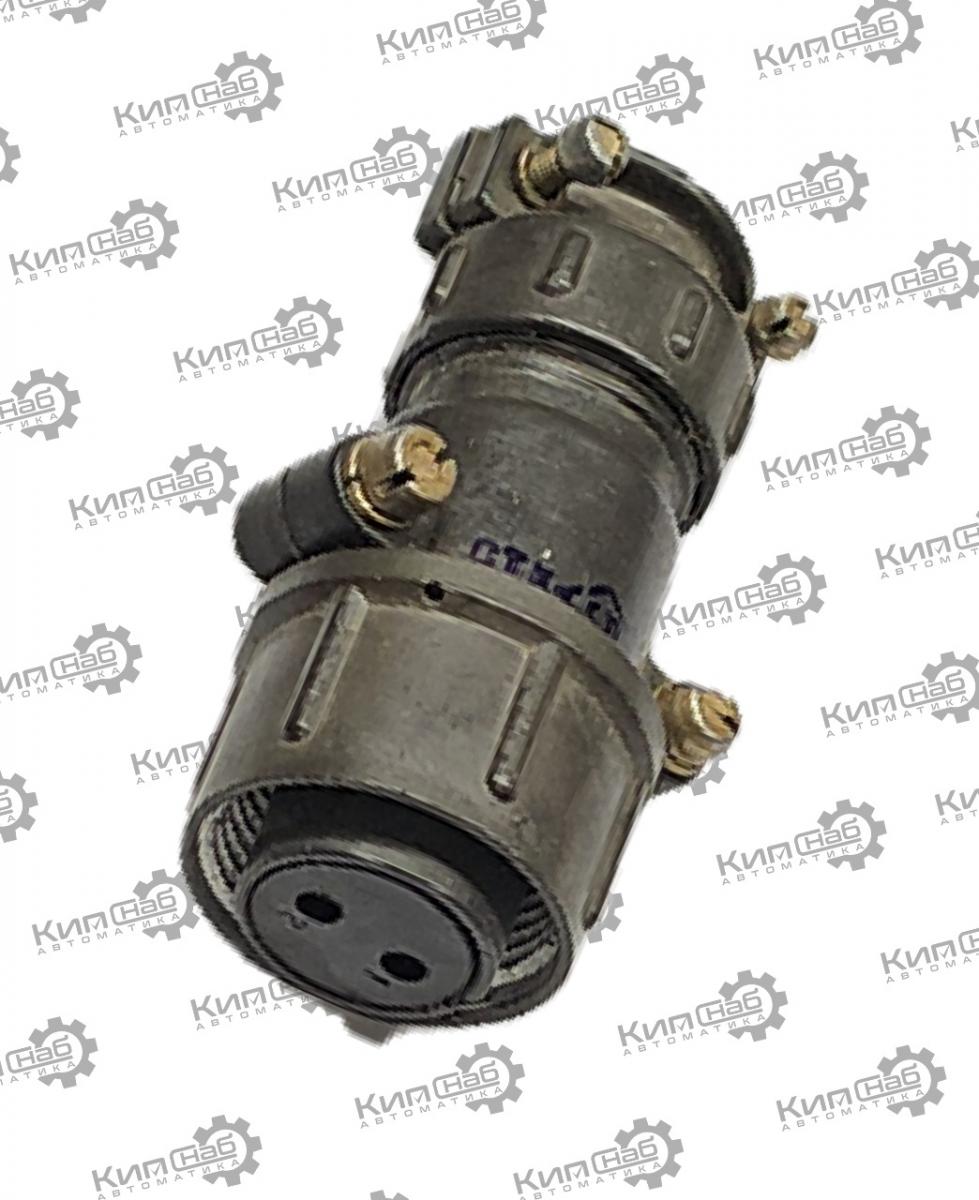

ШР20П2НШ6 розетка кабельная

ШР20П2НШ6 — кабельная розетка из серии цилиндрических низкочастотных соединителей ШР, с прямым патрубком и гайкой под неэкранированный кабель. Предназначена для коммутации цепей постоянного, переменного и импульсного тока частотой до 3 МГц.

Расшифровка маркировки

• ШР — серия низкочастотных цилиндрических разъёмов.

• 20 — условный размер корпуса.

• П — прямой патрубок.

• 2 — количество контактов: 2 шт.

• Н — гайка патрубка под неэкранированный кабель.

• Ш — в этом исполнении обозначает розетку (в серии ШР буквосочетание для типа части зависит от варианта исполнения; здесь Ш соответствует кабельной розетке).

• 6 — обозначение сочетания контактов (условный номер схемы расположения и диаметров контактов; точные параметры — по ТУ).

Основные технические характеристики

• Количество контактов: 2.

• Тип соединения: резьбовое, с одношпоночной поляризацией (исключает ошибочную стыковку).

• Рабочее напряжение: до 850 В (амплитудное значение).

• Рабочая частота: до 3 МГц.

• Ток на контакт: ориентировочно до 25–35 А (зависит от режима, охлаждения и конкретного сочетания контактов).

• Сопротивление контактов: не более 2,5 мОм.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

• Число циклов сочленения‑расчленения: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: до 15 лет.

Конструктивные особенности

• Корпус: алюминиевый сплав с защитным покрытием (оксидирование).

• Изолятор: прессматериал (карболит либо аналог).

• Контакты: гнёзда из латуни с покрытием (серебро/никель) — низкое переходное сопротивление и стойкость к окислению.

• Патрубок: прямой, гайка рассчитана на неэкранированный кабель.

• Монтаж: на кабель, хвостовики под пайку проводов.

• Защита: пылебрызгозащищённое исполнение, герметизации нет.

Условия эксплуатации

• Диапазон температур: от −60 до +60 °C (с учётом перегрева контактов — до +110 °C).

• Влажность: до 98 % при +35 °C.

• Механические нагрузки:

  • синусоидальная вибрация 1–5000 Гц, ускорение до 30 g (300 м/с²);

  • многократные удары — до 35 g, одиночные — до 500 g.

• Атмосферное давление: работоспособность при пониженном давлении до 1,3⋅10−4 Па.

Совместимость и ответные части

Розетка ШР20П2НШ6 стыкуется с вилками того же типономинала, например:

• ШР20Б2Ш6 (приборная вилка без патрубка);

• ШР20К2Ш6 (кабельная вилка с прямым патрубком под неэкранированный кабель).

Критично совпадение:

• условного размера (20);

• количества контактов (2);

• типа гайки (Н — под неэкранированный кабель);

• сочетания контактов (6).
