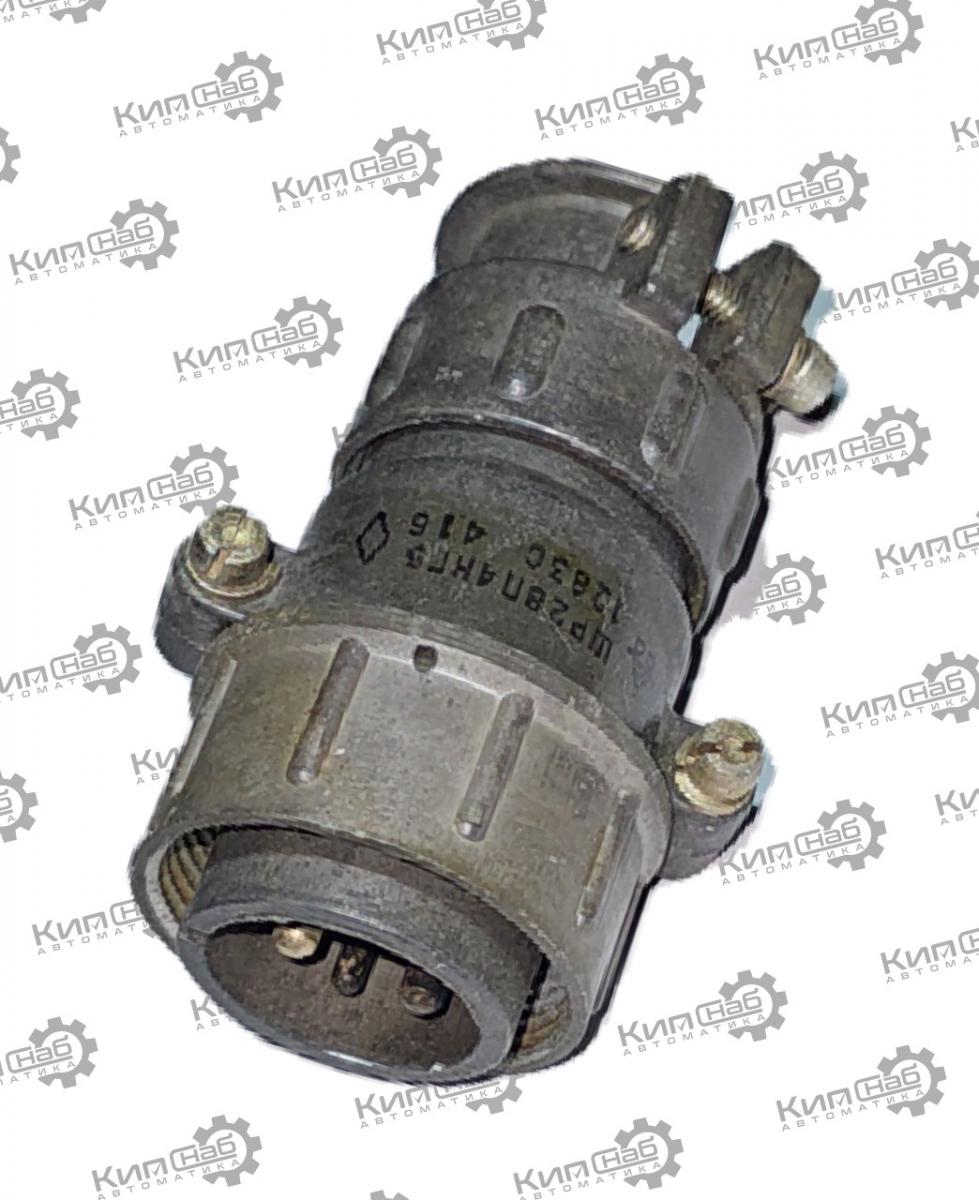

ШР28П4НГ5 вилка кабельная

ШР28П4НГ5 —  кабельная вилка из серии цилиндрических низкочастотных негерметичных разъёмов ШР.

Применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре (в том числе в авиационной, военной и промышленной технике).

Расшифровка маркировки

• ШР — тип соединителя: штепсельный разъём низкочастотный цилиндрический.

• 28 — условный размер корпуса.

• П — конструктивное исполнение: с прямым патрубком (для монтажа на кабель).

• 4 — количество контактов: 4 штуки.

• Н — вид гайки патрубка: для неэкранированного кабеля.

• Г — в кабельной части «Г» означает вилку (штыревые контакты).

• 5 — обозначение сочетания контактов (определяет диаметры и распределение контактов).

Основные характеристики

• Тип соединения: резьбовое, с одношпоночной поляризацией (исключает неправильное сочленение).

• Количество контактов: 4 (в данном сочетании — обычно 2 контакта Ø 2,5 мм и 2 контакта Ø 3,5 мм).

• Рабочее напряжение: до 850 В (амплитудное значение) для постоянного, переменного (до 3 МГц) и импульсного тока.

• Ток на контакт:

  • до 25 А для контактов Ø 2,5 мм;

  • до 50 А для контактов Ø 3,5 мм.

• Суммарная токовая нагрузка на разъём: до 150 А.

• Сопротивление контактов: не более 1 мОм (ориентировочно, зависит от диаметра).

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

• Число циклов сочленения‑расчленения: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 15 лет.

Конструктивные особенности

• Корпус: алюминиевый сплав (например, АЛ‑11), оксидированное покрытие.

• Изолятор: карболит (прессматериал типа К‑211‑3).

• Контакты: латунные штыри (ЛС59‑1), покрытие — никель (из‑за буквы «Н» в маркировке; если бы её не было, было бы серебряное покрытие).

• Монтаж: объёмный, на кабель; хвостовики контактов допускают присоединение проводов сечением до 3 мм² для Ø 2,5 мм и до 13 мм² для Ø 3,5 мм.

• Герметичность: отсутствует.

• Габариты и крепление: резьбовая гайка патрубка под кабель, проходной диаметр около 33 мм, общая длина порядка 73 мм.

Условия эксплуатации ШР28П4НГ5

• Диапазон температур: от −60 °C до +60 °C (с учётом перегрева контактов — до +110 °C).

• Влажность: до 98 % при +35 °C.

• Механические нагрузки:

  • вибрация 1–5000 Гц, ускорение до 300 м/с²;

  • одиночные удары до 5000 м/с², многократные — до 350 м/с².

• Давление: работоспособность при пониженном давлении до 1,3⋅10−4 Па.
