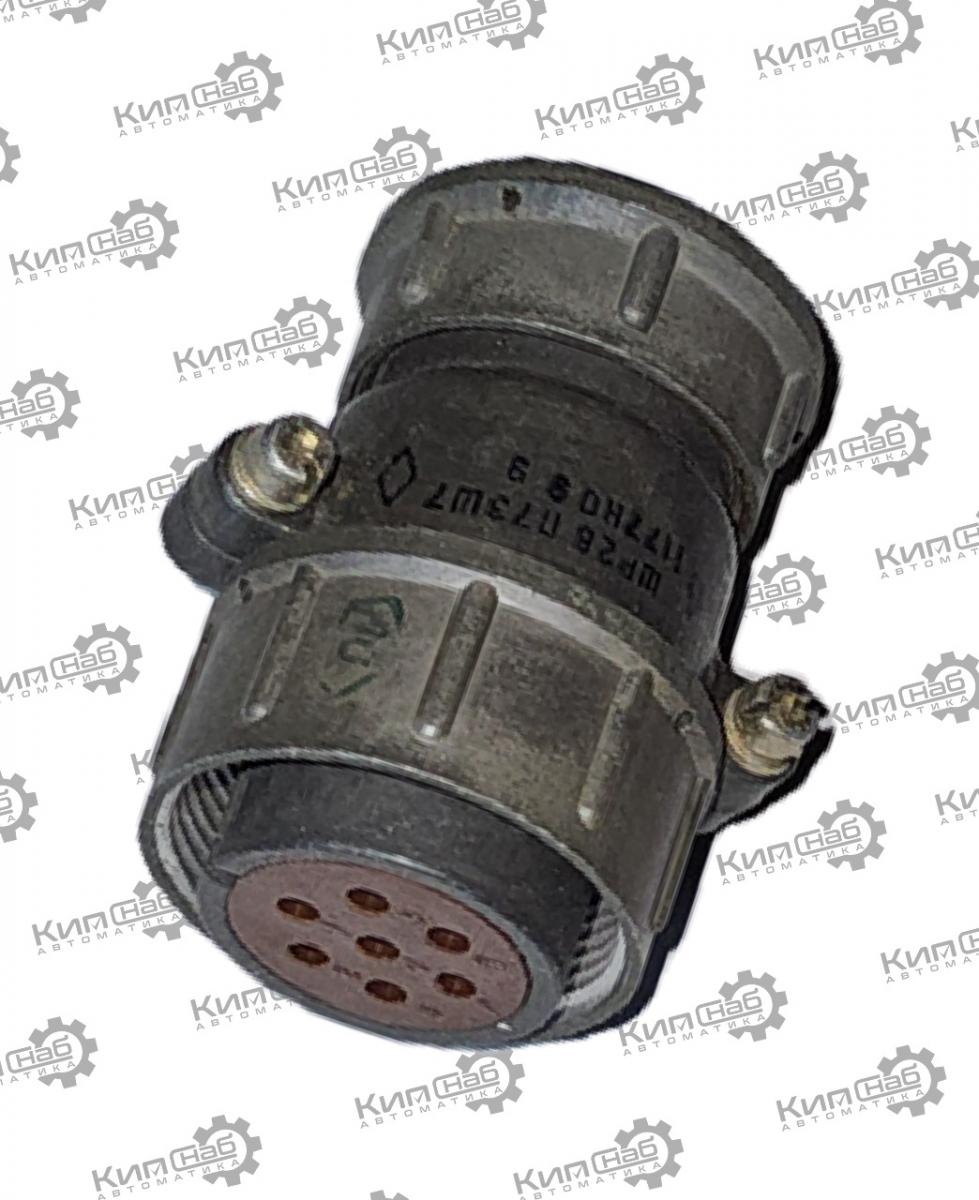

ШР28П7ЭШ7 розетка кабельная

ШР28П7ЭШ7 — кабельная розетка из серии низкочастотных цилиндрических разъёмов ШР. Предназначена для соединения и разъединения электрических цепей в радиоэлектронной и электроаппаратуре. Работает с постоянным, переменным (частотой до 3 МГц) и импульсным током при напряжении до 850 В.

Расшифровка маркировки

• ШР — тип соединителя (низкочастотный цилиндрический разъём).

• 28 — условный размер корпуса (диаметр).

• П — конструктивное исполнение для кабельной части: «П» означает «с прямым патрубком».

• 7 — количество контактов (всего 7 штук).

• Э — вид гайки патрубка: «Э» указывает, что розетка предназначена для экранированного кабеля.

• Ш — вид контактов: в кабельной части «Ш» означает розетку (гнездо).

• 7 — обозначение сочетания контактов (определяет их тип и диаметр).

• Отсутствие буквы «Н» в конце означает, что контакты покрыты серебром. Если бы была буква «Н» (ШР28П7ЭШ7Н), контакты были бы никелированными.

Основные технические характеристики

• Тип соединения: резьбовое.

• Диапазон рабочих температур: от –60 °C до +60 °C.

• Максимальное напряжение: 850 В (амплитудное значение).

• Ток на контакт: до 10 А (для контактов диаметром 1,5 мм).

• Суммарная токовая нагрузка: до 70 А.

• Сопротивление контактов: не более 2,5 мОм.

• Сопротивление изоляции: не менее 5000 МОм (в нормальных условиях).

• Количество циклов сочленения‑расчленения: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 15 лет.

• Климатическое исполнение: УХЛ.

Конструктивные особенности

• Вид патрубка: прямой.

• Поляризация корпуса: одношпоночная (исключает неправильное подключение).

• Материал корпуса: алюминиевый сплав А-22 с оксидированием.

• Материал изолятора: карболит (коричневый).

• Способ монтажа: объёмный, методом пайки.

• Герметичность: негерметичное исполнение.

Электрические параметры

• Рабочая частота: до 3 МГц.

• Электрическая прочность изоляции: соответствует стандартам для данного класса разъёмов.

Габаритные размеры

• Приблизительно 58,1 × 38,5 × 49,1 мм (длина × ширина × высота).

Применение

• соединение и разъединение электрических цепей (проводов, кабелей, узлов и блоков) в радиоэлектронной аппаратуре;

• использование в промышленном оборудовании, авиационной и военной технике;

• работа в условиях вибраций и температурных перепадов.

Совместимость

Для работы требуется ответная часть — приборная (блочная) вилка того же типономинала, например:

• ШР28П7ЭШ7;

• ШР28ПК7НШ7;

• ШР28ПК7ЭШ7 и др.

Важные нюансы

• Разъём ШР28П7ЭШ7 предназначен для монтажа на кабель.

• Поскольку разъём негерметичный, при эксплуатации вне защищённых условий (на улице, во влажной среде) рекомендуется использовать защитные кожухи или заглушки.

• Технические условия: АШДК.434410.060 ТУ, ГЕО.364.120 ТУ, бРО.364.040 ТУ.
