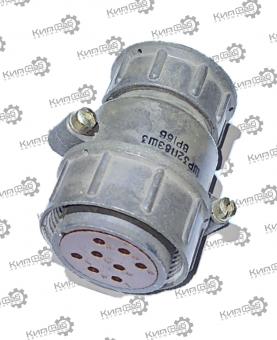

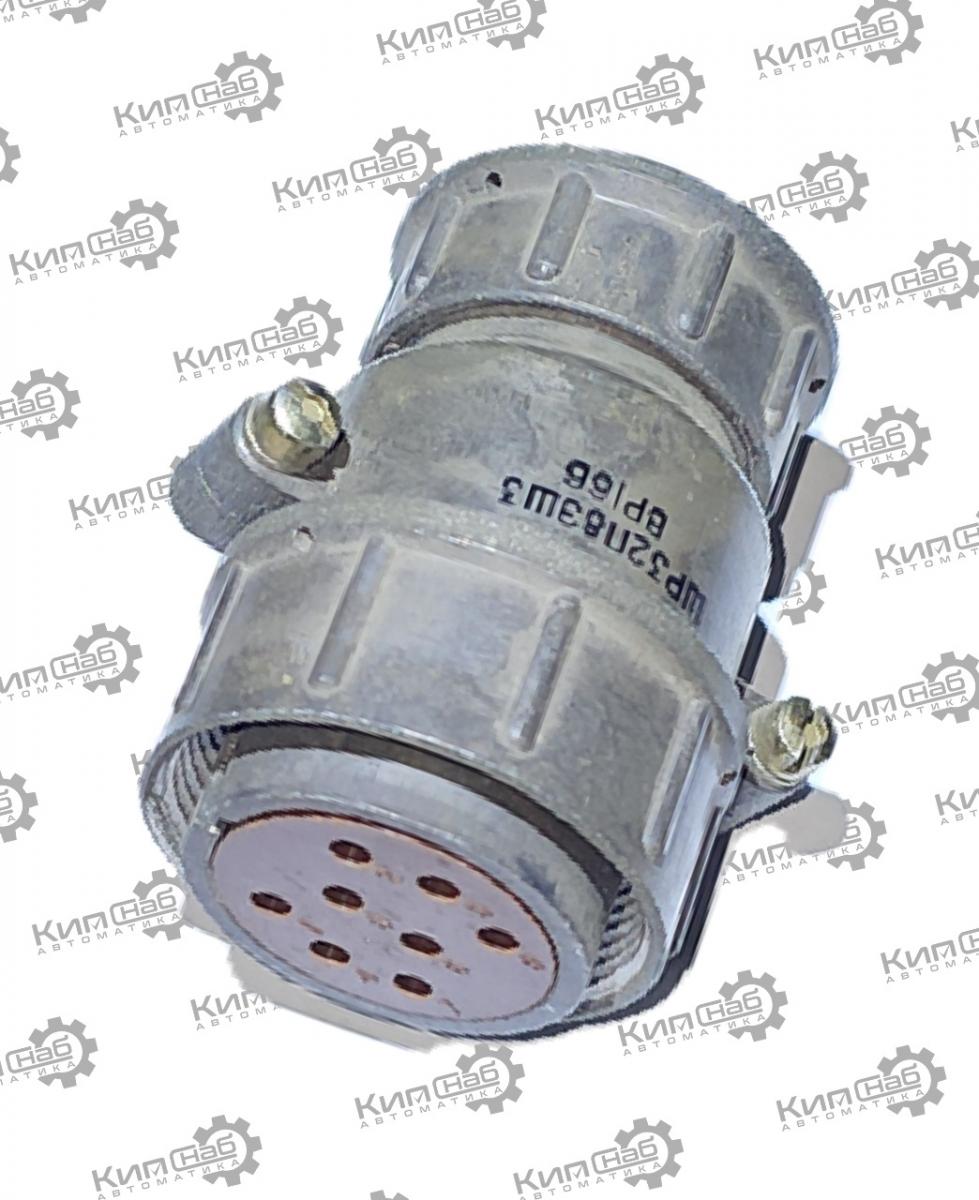

ШР32П8ЭШ3 розетка кабельная

ШР32П8ЭШ3 — это кабельная розетка из серии цилиндрических низкочастотных соединителей ШР.

Расшифровка обозначения

• ШР — тип соединителя (штепсельный разъём);
• 32 — условный размер корпуса;
• П — конструктивное исполнение: прямой патрубок (для кабельной части);
• 8 — количество контактов;
• Э — вид гайки патрубка: для экранированного кабеля;
• Ш — тип контактной части: розетка (в кабельной версии «Ш» означает розетку, «Г» — вилку);
• 3 — условное обозначение сочетания контактов.

Основные технические характеристики

• Рабочее напряжение: до 850 В (амплитудное значение) в цепях постоянного, переменного (до 3 МГц) и импульсного тока.
• Ток на контакт: обычно в диапазоне 7–50 А (зависит от диаметра контактов).
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Климатическое исполнение: УХЛ (умеренный и холодный климат) по ГОСТ 15150‑69; рабочий диапазон температур — примерно от −60 до +60 °C (с учётом перегрева контактов — до +110 °C).
• Механические характеристики: выдерживает вибрацию до 30 g, одиночные удары до 500 g.
• Число сочленений‑расчленений: не менее 500.
• Способ монтажа: пайка.
• Тип сочленения: резьбовое, с одношпоночной поляризацией (исключает ошибочное соединение).

Назначение и применение

Соединитель ШР32П8ЭШ3 используют для надёжного соединения и разъединения электрических цепей в радиоэлектронной и электротехнической аппаратуре. Подходит для подключения экранированных кабелей — буква «Э» в маркировке как раз указывает на совместимость с экранированной линией, что важно для защиты от помех.
