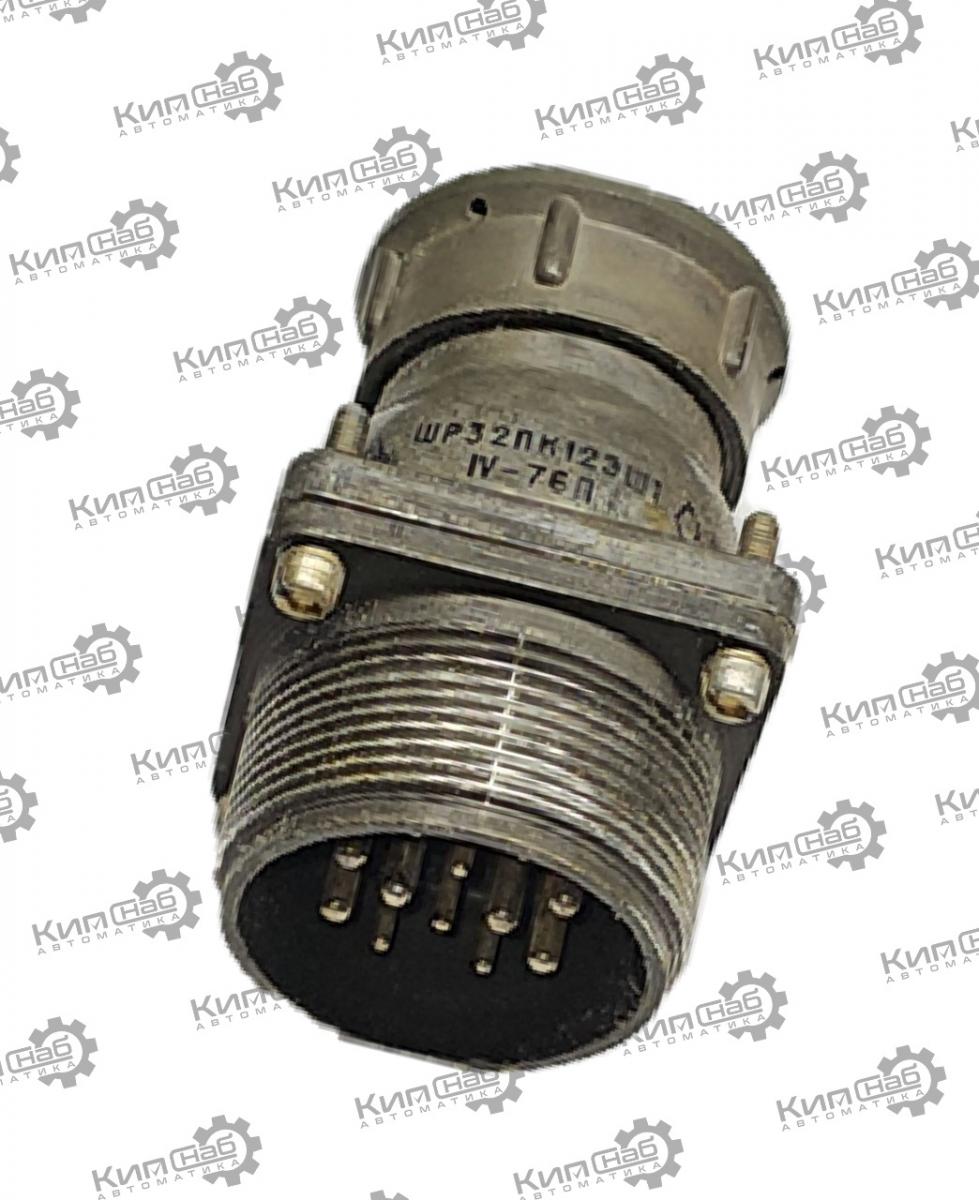

ШР32ПК12ЭШ1 вилка блочная

ШР32ПК12ЭШ1 — приборная (блочная) вилка из серии цилиндрических низкочастотных соединителей ШР, с прямым патрубком и гайкой под экранированный кабель. Предназначена для коммутации цепей постоянного и переменного тока (в том числе импульсных) частотой до 3 МГц.

Расшифровка маркировки

• ШР — серия низкочастотных цилиндрических разъёмов.

• 32 — условный размер корпуса.

• ПК — конструктивное исполнение: приборная часть с прямым патрубком.

• 12 — количество контактов: 12 шт.

• Э — гайка патрубка под экранированный кабель (обеспечивает сохранение экранировки линии).

• Ш — вид части соединителя: вилка (штыревые контакты).

• 1 — обозначение сочетания контактов: условный номер схемы расположения и диаметров контактов (по ТУ обычно 6 контактов Ø 1,5 мм и 6 контактов Ø 2,5 мм).

Основные технические характеристики

• Количество контактов: 12.

• Тип соединения: резьбовое, с одношпоночной поляризацией (исключает ошибочную стыковку).

• Рабочее напряжение: до 850 В (амплитудное значение).

• Рабочая частота: до 3 МГц.

• Ток на контакт: ориентировочно до 10 А для Ø 1,5 мм, до 25 А для Ø 2,5 мм (зависит от режима и охлаждения).

• Сопротивление контактов: не более 2,5 мОм.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

• Число циклов сочленения‑расчленения: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: до 15 лет.

Конструктивные особенности

• Корпус: алюминиевый сплав с защитным покрытием (оксидирование).

• Изолятор: прессматериал (карболит либо аналог).

• Контакты: штыри из латуни с серебряным покрытием — низкое переходное сопротивление и стойкость к окислению.

• Патрубок: прямой, гайка рассчитана на экранированный кабель.

• Монтаж: крепление на панель/в приборный блок; хвостовики под пайку проводов.

• Защита: пылебрызгозащищённое исполнение, герметизации нет.

Условия эксплуатации

• Диапазон температур: от −60 до +60 °C (с учётом перегрева контактов — до +110 °C).

• Влажность: до 98 % при +35 °C.

• Механические нагрузки:

  • синусоидальная вибрация 1–5000 Гц, ускорение до 30 g (300 м/с²);

  • многократные удары — до 35 g, одиночные — до 500 g.

• Атмосферное давление: работоспособность при пониженном давлении до 1,3⋅10−4 Па.

Совместимость и ответные части

Вилка ШР32ПК12ЭШ1 стыкуется с розетками того же типономинала, например:

• ШР32П12ЭГ1 (приборная розетка);

• ШР32К12ЭГ1 (кабельная розетка с прямым патрубком под экранированный кабель).

Критично совпадение:

• условного размера (32);

• количества контактов (12);

• типа гайки (Э — под экранированный кабель);

• сочетания контактов (1).
