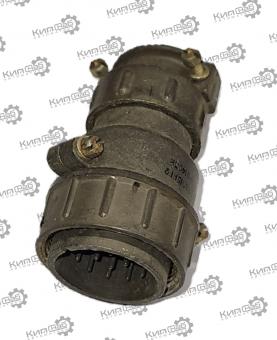

ШР36П15НГ2 вилка кабельная

ШР36П15НГ2 — это кабельная вилка цилиндрического типа из серии соединителей ШР. Предназначена для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Используется для соединения и разъединения цепей в радиоэлектронной аппаратуре и промышленном оборудовании.

Расшифровка обозначения

• ШР — серия соединителей (штепсельный разъём);

• 36 — условный размер корпуса (посадочный диаметр);

• П — вид корпуса: кабельный;

• 15 — количество контактов;

• Н — вид гайки патрубка: для неэкранированного кабеля;

• Г — часть соединителя: розетка (гнездо);

• 2 — модификация или вариант исполнения.

Основные характеристики

• Тип соединения: резьбовое;

• Поляризация корпуса: одношпоночная (исключает неправильное подключение);

• Материал корпуса: металлический сплав;

• Изоляция: карболит;

• Покрытие контактов: серебро;

• Рабочая температура: от −60°C до +60°C;

• Относительная влажность: до 98 % при температуре +40°C.

Электрические параметры

• Рабочее напряжение: до 850 В;

• Ток на контакт: в зависимости от исполнения — до 20–200 А;

• Сопротивление контактов: низкое (соответствует стандартам для данного класса разъёмов);

• Сопротивление изоляции: не менее 1000 МОм;

• Электрическая прочность изоляции: высокая, соответствует требованиям для данного типа разъёмов.

Эксплуатационные параметры

• Механическая износостойкость: не менее 500 циклов сочленения‑расчленения;

• Минимальная наработка: 1000 часов;

• Срок сохраняемости: 15 лет;

• Вибрационная стойкость: выдерживает вибрации в диапазоне частот, характерном для промышленного и транспортного оборудования;

• Ударная стойкость: устойчивость к одиночным и многократным ударам.

Конструкция и особенности

• Патрубок: прямой, предназначен для монтажа кабеля;

• Фиксация: резьбовое сочленение обеспечивает надёжную фиксацию;

• Монтаж: объёмный, методом пайки проводов к хвостовикам контактов;

• Защита: негерметизированное исполнение, требует защиты от влаги и пыли при эксплуатации в неблагоприятных условиях.

Области применения

• радиоэлектронная аппаратура;

• промышленное оборудование;

• системы связи и передачи данных;

• контрольно‑измерительные приборы;

• оборудование с необходимостью разъёмного соединения цепей с высокой токовой нагрузкой.

Совместимость

Соединитель ШР36П15НГ2 используется в паре с соответствующими розетками серии ШР аналогичного типоразмера.

Итог: ШР36П15НГ2 — надёжная кабельная вилка для соединения цепей с высокими токовыми нагрузками. Подходит для использования в жёстких условиях эксплуатации, отличается долговечностью и устойчивостью к механическим воздействиям.
