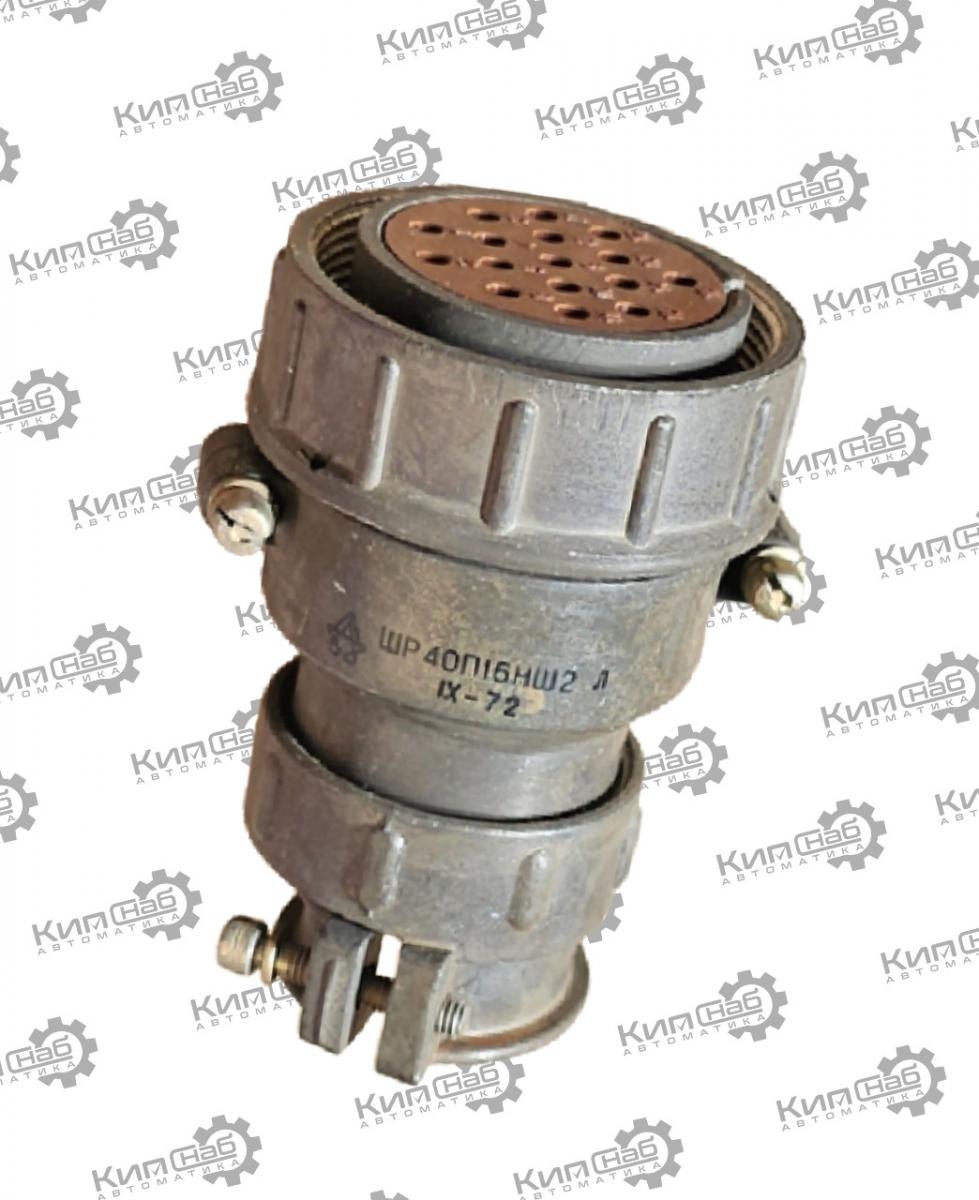

ШР40П16НШ2Л розетка кабельная

ШР40П16НШ2Л — кабельная розетка из серии цилиндрических низкочастотных соединителей ШР.

Расшифровка обозначения

• ШР — тип соединителя (штепсельный разъём);
• 40 — условный размер корпуса;
• П — конструктивное исполнение: прямой патрубок (для кабельной части);
• 16 — количество контактов;
• Н — вид гайки патрубка: для неэкранированного кабеля;
• Ш — тип контактной части: розетка;
• 2 — условное обозначение сочетания контактов;
• Л — вариант исполнения (модификация), часто обозначает особенности покрытия, материала или конструктивные отличия от базовой версии (в разных ТУ может означать, например, особый тип покрытия контактов либо вариант климатического исполнения).

Основные технические характеристики

• Рабочее напряжение: до 850 В (амплитудное значение) в цепях постоянного, переменного (до 3 МГц) и импульсного тока.
• Ток на контакт: зависит от диаметра контакта — обычно 14 контактов диаметром 1,5 мм рассчитаны на ток порядка 20 А, 2 контакта диаметром 2,5 мм — на 35 А.
• Сопротивление контактов: порядка 0,15–1 мОм (зависит от исполнения и покрытия).
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Климатическое исполнение: УХЛ (умеренный и холодный климат) по ГОСТ 15150‑69; рабочий диапазон температур — примерно от −60 до +110 °C.
• Покрытие контактов: чаще всего — серебро (обеспечивает низкое переходное сопротивление и коррозионную стойкость).
• Способ монтажа: пайка.
• Тип сочленения: резьбовое, с одношпоночной поляризацией (исключает ошибочное соединение).
• Число сочленений‑расчленений: не менее 500.
• Механические характеристики: выдерживает вибрацию до 30 g, одиночные удары до 500 g.

Назначение и применение

Розетка ШР40П16НШ2Л применяется для надёжного соединения и разъединения электрических цепей в радиоэлектронной, электротехнической и промышленной аппаратуре, в том числе в сварочном оборудовании, системах управления и распределения питания. Поскольку в маркировке стоит «Н» (неэкранированный кабель), разъём не предназначен для работы с экранированными линиями — в отличие от версий с буквой «Э».

Буква «Л» в конце маркировки указывает на модификацию: она может влиять на совместимость с ответными частями, стойкость к внешним воздействиям или особенности эксплуатации, поэтому при подборе замены или ответной вилки важно учитывать именно полное обозначение.

Ответная часть: обычно используется соответствующая вилка (например, блочная или кабельная) с тем же условным размером и сочетанием контактов, совместимая по поляризации и типу соединения.
