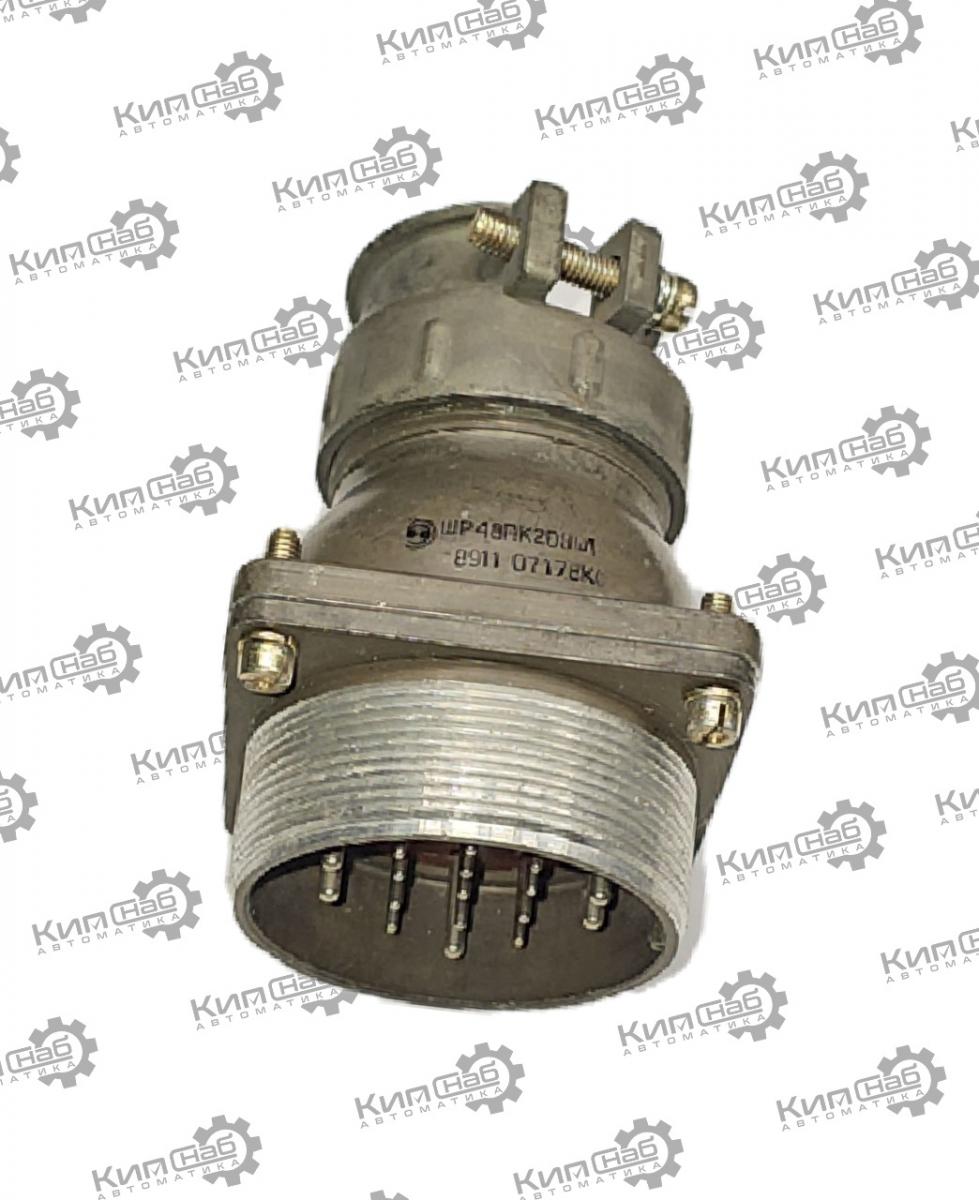

ШР48ПК20ЭШ1 вилка блочная

ШР48ПК20ЭШ1 — это блочная (приборная) вилка из серии цилиндрических низкочастотных соединителей ШР.

Расшифровка маркировки

• ШР — тип соединителя: низкочастотный цилиндрический разъём серии ШР.

• 48 — условный размер корпуса.

• ПК — конструктивное исполнение: приборная (блочная) часть с прямым патрубком.

• 20 — количество контактов: 20 шт.

• Э — гайка патрубка под экранированный кабель (обеспечивает сохранение экранировки линии при стыковке).

• Ш — вид части соединителя: вилка (штыревые контакты).

• 1 — обозначение сочетания контактов (условный номер схемы расположения и диаметров контактов; точное распределение берут из ТУ).

Основные технические характеристики

• Количество контактов: 20.

• Тип соединения: резьбовое, с одношпоночной поляризацией (исключает ошибочную стыковку).

• Рабочее напряжение: до 850 В (амплитудное значение).

• Частота: до 3 МГц (для цепей постоянного, переменного и импульсного тока).

• Ток на контакт: ориентировочно до 20 А (зависит от режима, охлаждения и конкретного сочетания контактов).

• Сопротивление контактов: не более 2,5 мОм.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

• Число циклов сочленения‑расчленения: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: до 15 лет.

Конструктивные особенности

• Корпус: алюминиевый сплав с защитным покрытием.

• Изолятор: прессматериал (карболит либо аналог).

• Контакты: штыри из латуни с покрытием (серебро/никель) — низкое переходное сопротивление и стойкость к окислению.

• Патрубок: прямой, гайка рассчитана на экранированный кабель — важно при подборе ответной части.

• Монтаж: крепление на панель/в приборный блок; хвостовики под пайку проводов.

• Защита: пылебрызгозащищённое исполнение, герметизации нет.

Условия эксплуатации

• Диапазон температур: от −60 до +60 °C (с учётом перегрева контактов — до +110 °C).

• Влажность: до 98 % при +35 °C.

• Механические нагрузки:

  • синусоидальная вибрация 1–5000 Гц, ускорение до 30 g (300 м/с²);

  • многократные удары — до 35 g, одиночные — до 500 g.

• Атмосферное давление: работоспособность при пониженном давлении до 1,3⋅10−4 Па.

Совместимость и подбор ответной части

Вилка ШР48ПК20ЭШ1 стыкуется с розетками того же типономинала, например:

• ШР48П20ЭГ1 (приборная розетка);

• ШР48К20ЭГ1 (кабельная розетка с прямым патрубком под экранированный кабель).

Критично совпадение:

• условного размера (48);

• количества контактов (20);

• типа гайки (Э — под экранированный кабель);

• сочетания контактов (1).

Вывод:
ШР48ПК20ЭШ1 — мощная приборная вилка на 20 контактов для жёстких условий (вибрации, удары, перепады температур и давления), с сохранением экранировки линии.
