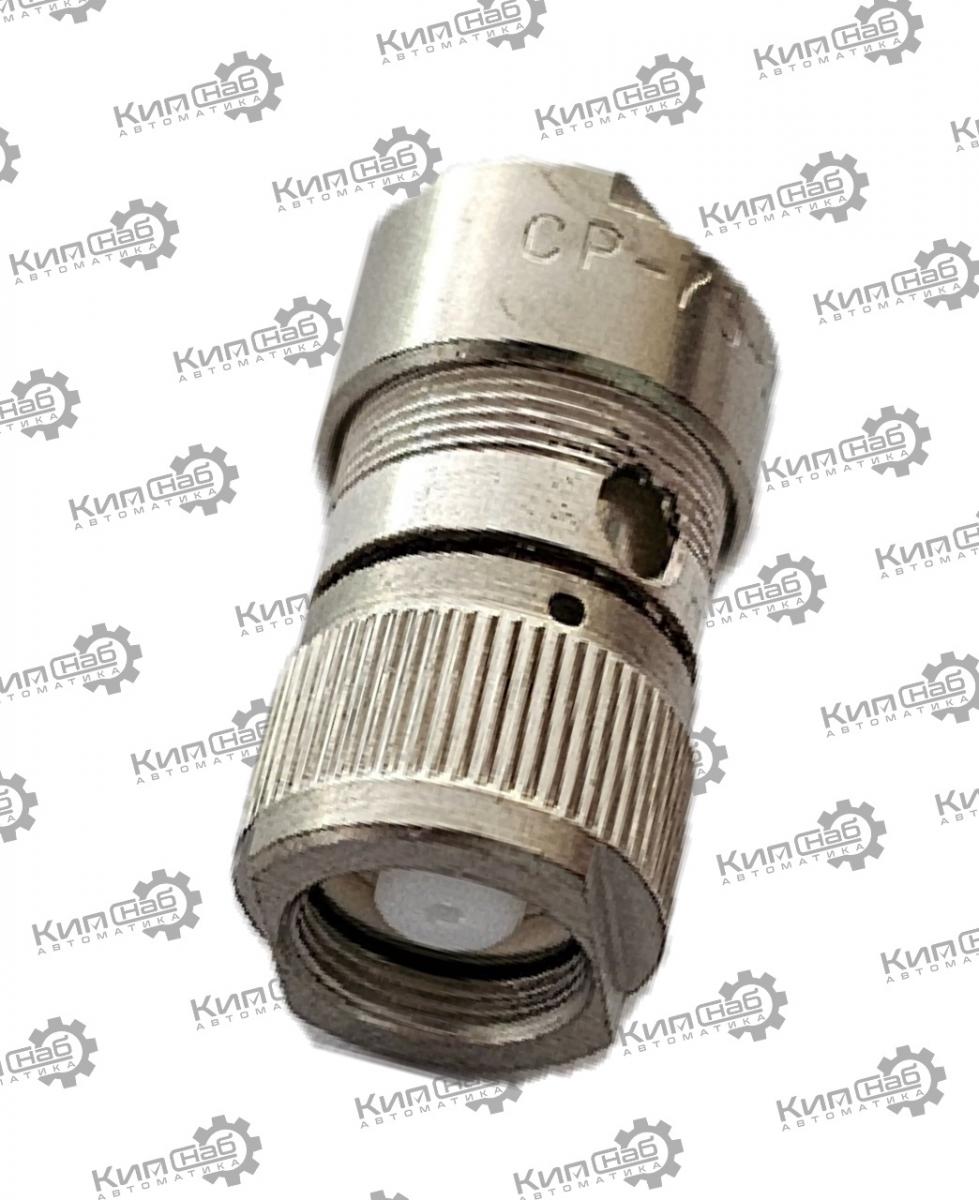

СР75‑278ФВ соединитель

СР75‑278ФВ — радиочастотный коаксиальный соединитель (розетка) резьбового сочленения, предназначенный для работы в ВЧ‑ и СВЧ‑трактах. Используется для соединения кабелей и блоков в радиоэлектронной аппаратуре общего и специального назначения — в том числе в условиях вибраций и жёстких климатических воздействий.

Расшифровка маркировки

• СР — соединитель радиочастотный.

• 75 — волновое сопротивление: 75 Ом.

• 278 — порядковый номер разработки.

• Ф — материал изолятора: фторопласт (обеспечивает стабильность параметров в широком диапазоне температур).

• В — всеклиматическое исполнение по ГОСТ В 20.39.404‑81.

Основные технические характеристики

• Волновое сопротивление: 75 Ом.

• Предельная рабочая частота: до 9,5 ГГц.

• Рабочее напряжение (в нормальных условиях): до 500 В.

• Сопротивление контактов («штырь–гнездо» и «корпус–корпус»): не более 0,01 Ом.

• Сопротивление изоляции: не менее 5000 МОм.

• Количество циклов сочленения‑расчленения: 250.

• Масса: около 10 г.

• Срок сохраняемости: до 15 лет.

Конструктивные особенности

• Тип соединения: резьбовое (М8×0,5) — надёжная фиксация и хороший ВЧ‑контакт даже при вибрациях.

• Корпус: латунь с серебряным покрытием.

• Контакт: бронза с серебряным покрытием.

• Диэлектрик: фторопласт — стабильные диэлектрические свойства, низкие потери, широкий температурный диапазон.

• Монтаж: кабельный, под пайку; рассчитан на кабели типа РК75‑4‑11, РК75‑4‑12 и аналоги.

• Исполнение: прямое, негерметичное, всеклиматическое.

Условия эксплуатации

• Диапазон температур: от −60 до +155 °C.

• Влажность: до 98 % при +35 °C.

• Механические нагрузки: устойчив к вибрациям и ударам, характерным для бортовой и специальной аппаратуры.

• Атмосферное давление: работоспособен при пониженном давлении, типичном для высотной техники.

Совместимость и применение

Соединитель используют в радиочастотных трактах для передачи сигналов с минимальными потерями и отражениями. Он стыкуется с вилками серии СР75 соответствующего исполнения. Оптимально подходит для кабелей РК75‑4‑11/12: при монтаже важно обеспечить качественную пайку и правильную геометрию раздела кабеля, чтобы не нарушить волновое сопротивление.

Применяется в измерительной аппаратуре, связных и телевизионных трактах, радиолокационных и бортовых системах — везде, где нужно надёжное ВЧ‑соединение на 75 Ом в жёстких условиях.

Вывод:
СР75‑278ФВ — надёжный ВЧ‑соединитель на 75 Ом с предельной частотой до 9,5 ГГц, рассчитанный на жёсткие условия эксплуатации и многократные стыковки; благодаря фторопластовому изолятору и серебряному покрытию сохраняет параметры в широком температурном диапазоне.
