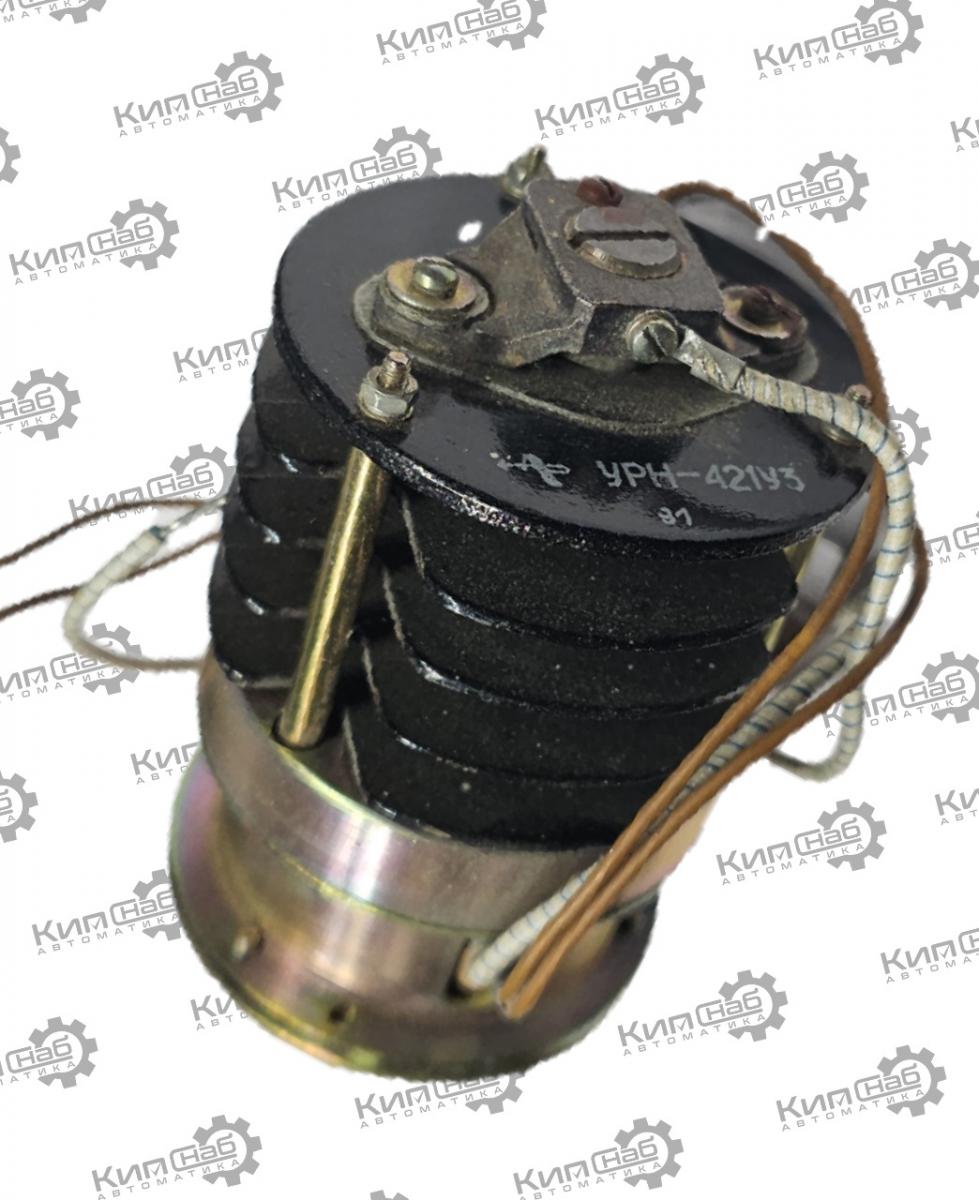

Угольный регулятор напряжения УРН‑421У3

УРН‑421У3 — угольный регулятор напряжения в климатическом исполнении У3. Это электромеханическое устройство для стабилизации выходного напряжения генераторов постоянного тока. Регулятор автоматически поддерживает напряжение на заданном уровне, меняя сопротивление угольного столба — за счёт этого корректируется ток в обмотке возбуждения генератора.

Индекс «У3» означает, что изделие рассчитано на эксплуатацию в умеренном климате в закрытых помещениях без искусственного регулирования температуры: с естественной вентиляцией, при ограниченном воздействии пыли и влаги.

Принцип действия

Работа построена на зависимости сопротивления угольного столба от силы сжатия:

• Если напряжение генератора падает, ток в управляющей обмотке уменьшается, электромагнит ослабляет усилие — пружина сильнее сжимает угольный столб. Сопротивление столба снижается, ток возбуждения растёт, напряжение генератора повышается.
• Если напряжение растёт, электромагнит сильнее притягивает якорь, ослабляя сжатие угольного столба. Его сопротивление увеличивается, ток возбуждения падает, напряжение снижается.

Так регулятор непрерывно удерживает напряжение в допустимых пределах при изменении оборотов и нагрузки.

Конструкция

Основные узлы УРН‑421У3:

• Угольный столб — набор тонких угольных шайб. Это ключевой регулирующий элемент: его сопротивление меняется за счёт изменения усилия сжатия.
• Электромагнитная система — катушка и якорь. Преобразует отклонение напряжения в механическое перемещение.
• Рычажно‑пружинный механизм — передаёт усилие от якоря к угольному столбу, формирует характеристику регулирования и зону нечувствительности.
• Клеммная колодка — для подключения цепей управления, возбуждения и контроля. Рассчитана на надёжное крепление проводов, в том числе в условиях вибрации.
• Корпус — металлический, с антикоррозийным покрытием, имеет крепёжные элементы для установки на панели или раме.
• Контактные узлы и винтовые зажимы — обеспечивают надёжный электрический контакт и вибростойкость соединений.

Технические характеристики

• Номинальное напряжение: 27 В (наиболее распространённый вариант для спецсистем).
• Диапазон стабилизации: ориентировочно ±(5–10 %) от номинала; точная уставка зависит от регулировки рычажно‑пружинной системы.
• Ток в цепи возбуждения: до нескольких ампер — значение подбирают под конкретный генератор.
• Сопротивление угольного столба: изменяется в широком диапазоне за счёт сжатия; характеристика нелинейная, подбирается под режим работы.
• Температурный диапазон эксплуатации: ориентировочно от −40 до +60 °C.
• Относительная влажность: до 98 % при +25 °C (при условии отсутствия прямого попадания воды и конденсата на токоведущие части).
• Стойкость к внешним воздействиям: рассчитан на вибрацию и удары, характерные для транспортной и промышленной техники.
• Ресурс: ограничен износом угольных шайб и механических элементов; требуется периодическое обслуживание и замена угольного столба по регламенту.
• Масса: ориентировочно 1,2–1,8 кг (зависит от варианта корпуса и комплектации).

Особенности эксплуатации и обслуживания

• Контроль состояния угольного столба. Износ, растрескивание и сколы шайб меняют характеристику регулирования: появляются колебания напряжения и нестабильность параметров. При техобслуживании проверяют равномерность сжатия и отсутствие дефектов, при необходимости заменяют столб.
• Чистка контактов. Окисление и загрязнение клемм и контактных площадок увеличивают переходное сопротивление, вызывают перегрев и ложные срабатывания. Рекомендуется регулярная чистка и подтяжка винтовых соединений.
• Проверка механики. Важно следить за отсутствием люфтов, заеданий в рычажной системе и ослабления пружин — эти дефекты приводят к некорректной работе регулятора.
• Регулировка. В ряде исполнений есть подстроечные элементы для точной установки уровня напряжения и зоны нечувствительности. Регулировку выполняют по технологической карте для конкретной системы.
• Совместимость с генератором. Регулятор подбирают по напряжению, току возбуждения и характеристикам обмотки. Несоответствие параметров приводит к нестабильной работе или повреждению оборудования.
• Условия установки. Исполнение У3 предполагает монтаж в закрытом отсеке без прямого воздействия осадков, брызг и сильной запылённости. Учитывают необходимость вентиляции и отвода тепла.
