Вольтметр Э8030-М1 500 V

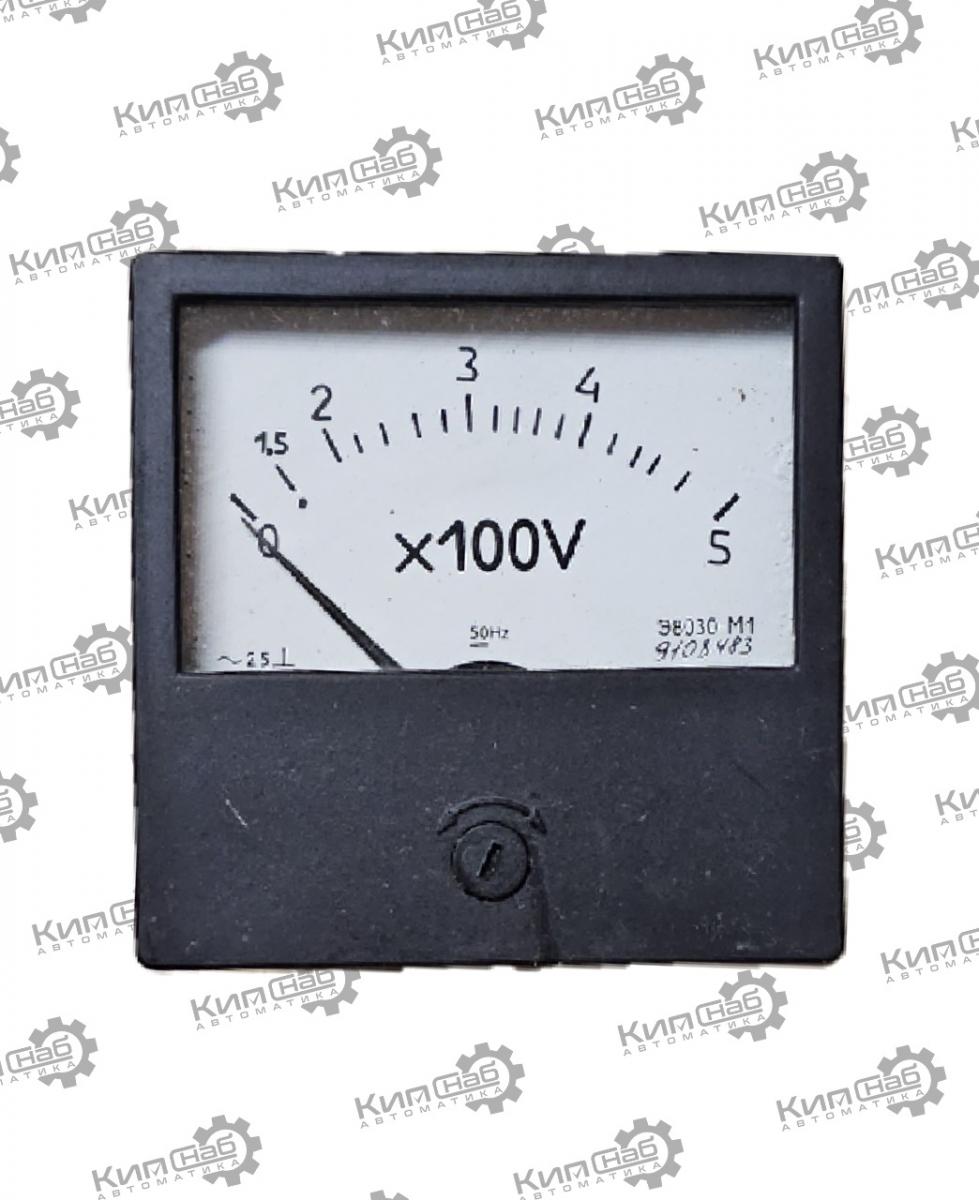

Вольтметр Э8030‑М1 500 V — щитовой стрелочный прибор электромагнитной системы для измерения напряжения в цепях переменного тока.

Основные параметры

• Диапазон измерений: 0–500 В.

• Класс точности: 2,5 (допустимая погрешность — ±2,5 % от верхнего предела, то есть до ±12,5 В).

• Тип тока: переменный. На шкале обычно есть обозначение «~».

• Номинальная частота: 50 Гц, при этом прибор работоспособен и на других частотах — в том числе в диапазонах 60 Гц, 180–550 Гц, 400–500 Гц.

• Способ включения: непосредственно в цепь (параллельно нагрузке). Для измерения более высоких напряжений применяют через измерительный трансформатор напряжения (например, 1500/100 В, 6000/100 В и т. п.).

• Измерительный механизм: электромагнитной системы — с неподвижной катушкой и подвижным ферромагнитным сердечником, к которому крепится стрелка.

• Шкала: равномерная, нулевая отметка — на краю диапазона.

Конструкция и монтаж

• Корпус: пластмассовый, рассчитан на щитовую установку.

• Габариты: 80 × 80 × 70 мм.

• Установочный размер: отверстие в щите — диаметром 77 мм.

• Рабочее положение: строго вертикальное.

• Корректор нуля: есть на лицевой панели — позволяет выставить стрелку на нулевую отметку.

• Степень защиты: лицевая сторона — пыле- и брызгозащищённая; токоведущие части не имеют полной герметизации.

Эксплуатационные характеристики

• Температурный диапазон: от −50 до +60 °C.

• Влажность: до 95 % при температуре +35 °C.

• Механическая стойкость: вибропрочный и ударопрочный — подходит для жёстких условий эксплуатации.

• Изоляция: выдерживает испытательное напряжение 2 кВ.

• Масса: около 0,25 кг.
