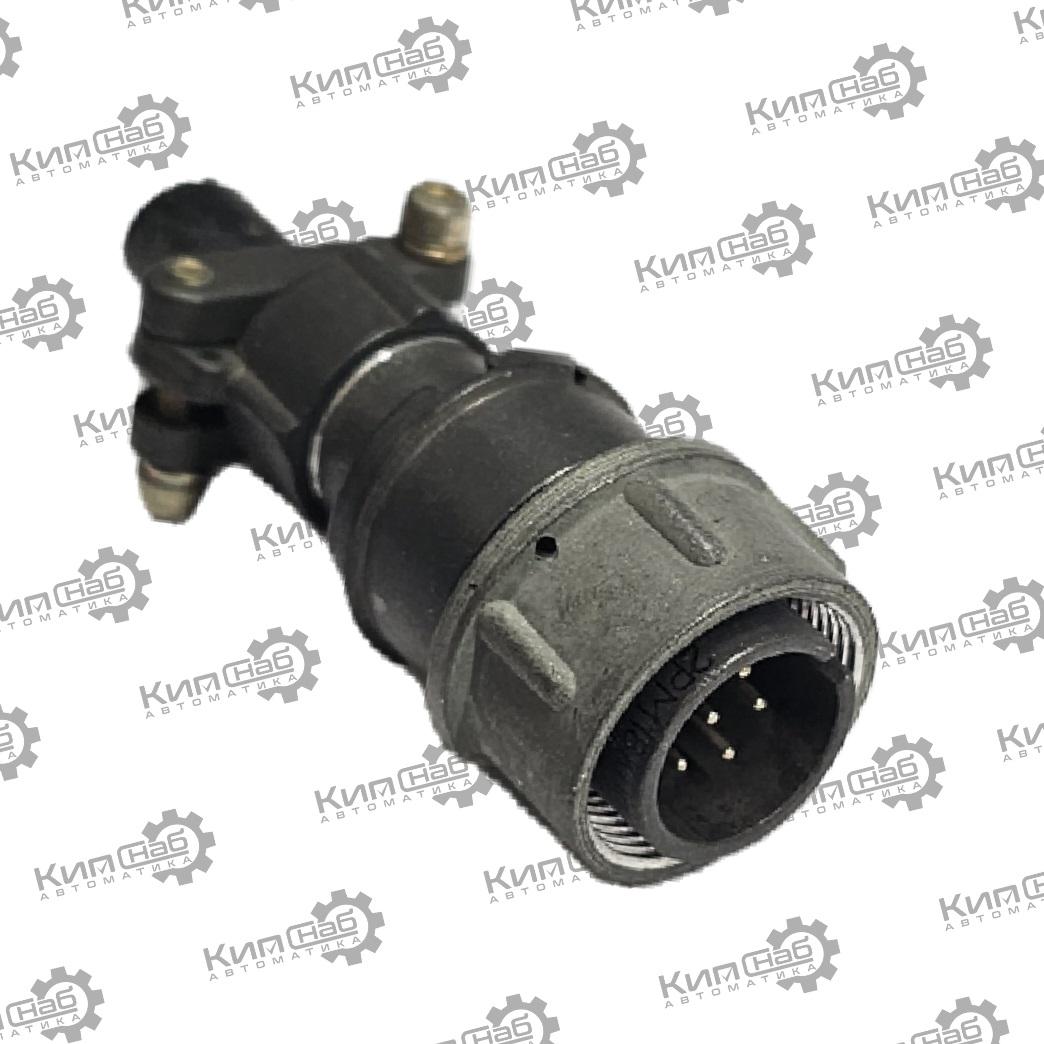

2РМ18КПН7Ш1В1 вилка кабельная

Вилка кабельная 2РМ18КПН7Ш1В1 — это разъём с прямым патрубком для неэкранированного кабеля, предназначенный для:

• соединения электрических цепей постоянного и переменного токов (частота до 3МГц);
• работы в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения;
• эксплуатации в условиях вибрации, перепадов температур и влажности;
• монтажа с неэкранированными кабелями методом пайки.

Вилка овместима с соответствующими розетками серии 2РМ того же типоразмера и конфигурации, например:

• 2РМТ18Б7Г1В1;
• 2РМТ18БПН7Г1В1;
• 2РМ18Б7Г1В1.

Применяется в:

• военной технике;
• авиационной аппаратуре;
• промышленных системах автоматики;
• энергетическом оборудовании;
• железнодорожной технике;
• стационарных и подвижных комплексах связи.

Характеристики вилки 2РМ18КПН7Ш1В1

Общие параметры

• Тип:низкочастотный цилиндрический негерметичный разъём.
• Сочленение:резьбовое, с одношпоночной поляризацией корпусов.
• Климатическое исполнение:УХЛ2.1 по ГОСТ 15150‑69 (для внутреннего монтажа; допускается наружный монтаж при защите от дождя, пыли и солнечного излучения).
• Категория качества:«ОТК», «ВП», «ОСМ», «ОС».
• Метод монтажа:объёмный, пайкой.
• Материал корпуса:алюминиевый сплав.
• Материал изолятора:карболит или аналогичный пластик.
• Покрытие контактов:серебро.

Электрические параметры

• Максимальное рабочее напряжение:560–700 В.
• Максимальная рабочая частота:3 МГц.
• Ток на контакт (∅1,0мм): 7 А.
• Суммарный ток на соединитель:40 А.
• Сопротивление контактов:не более 5,0 мОм.
• Ёмкость между контактами:не более 6 пФ.
• Сопротивление изоляции:не менее 5000 МОм в нормальных условиях.

Механические и эксплуатационные параметры

• Рабочая температура:от −60∘C до +100∘C.
• Вибрация:диапазон частот 1–5000 Гц, ускорение до 490 м/с2 (50g).
• Механические удары:
  • многократного действия: до 1000м/с2;
  • одиночного действия: до 5000м/с2.
• Число сочленений‑расчленений:
• Минимальная наработка:1000 часов во всех режимах; 100000 часов в облегчённом режиме.
• Срок сохраняемости:15 лет.
• Гарантийный срок хранения:12–15 лет со дня изготовления (зависит от ТУ).

Габаритные и монтажные данные

• Условный размер корпуса:18 (внешний диаметр примерно 18 мм).
• Количество контактов:
• Расположение контактов:согласно схеме для сочетания «1» (все контакты одного диаметра — 1,0 мм).
• Тип патрубка:прямой.
• Для кабеля:неэкранированный.
• Масса:около 35 г (ориентировочно, зависит от производителя).

Технические условия (ТУ)

• приёмка «1»: АШДК.434410.062ТУ;
• приёмка «5»: ГЕ0.364.126ТУ;
• приёмка «9»: ГЕ0.364.126ТУ, бР0.364.045ТУ.

Расшифровка маркировки 2РМ18КПН7Ш1В1

• 2РМ— тип соединителя: низкочастотный цилиндрический разъём серии 2РМ (разъём малогабаритный).
• 18— условный размер корпуса (определяет габариты и допустимые токи).
• К— вид корпуса: кабельный (монтируется на кабель).
• П— вид патрубка: прямой (патрубком называют часть корпуса, куда заводится кабель).
• Н— вид гайки патрубка: для неэкранированного кабеля.
• 7— количество контактов.
• Ш— часть соединителя: вилка (штырь, male).
• 1— обозначение сочетания контактов: все контакты диаметром 1,0 мм.
• В— покрытие контактов: серебро (буква «А» означала бы покрытие золотом).
• 1— теплостойкость: 100∘C (цифра «2» означала бы 200∘C, «Л» — левая розетка для проходных вилок).
