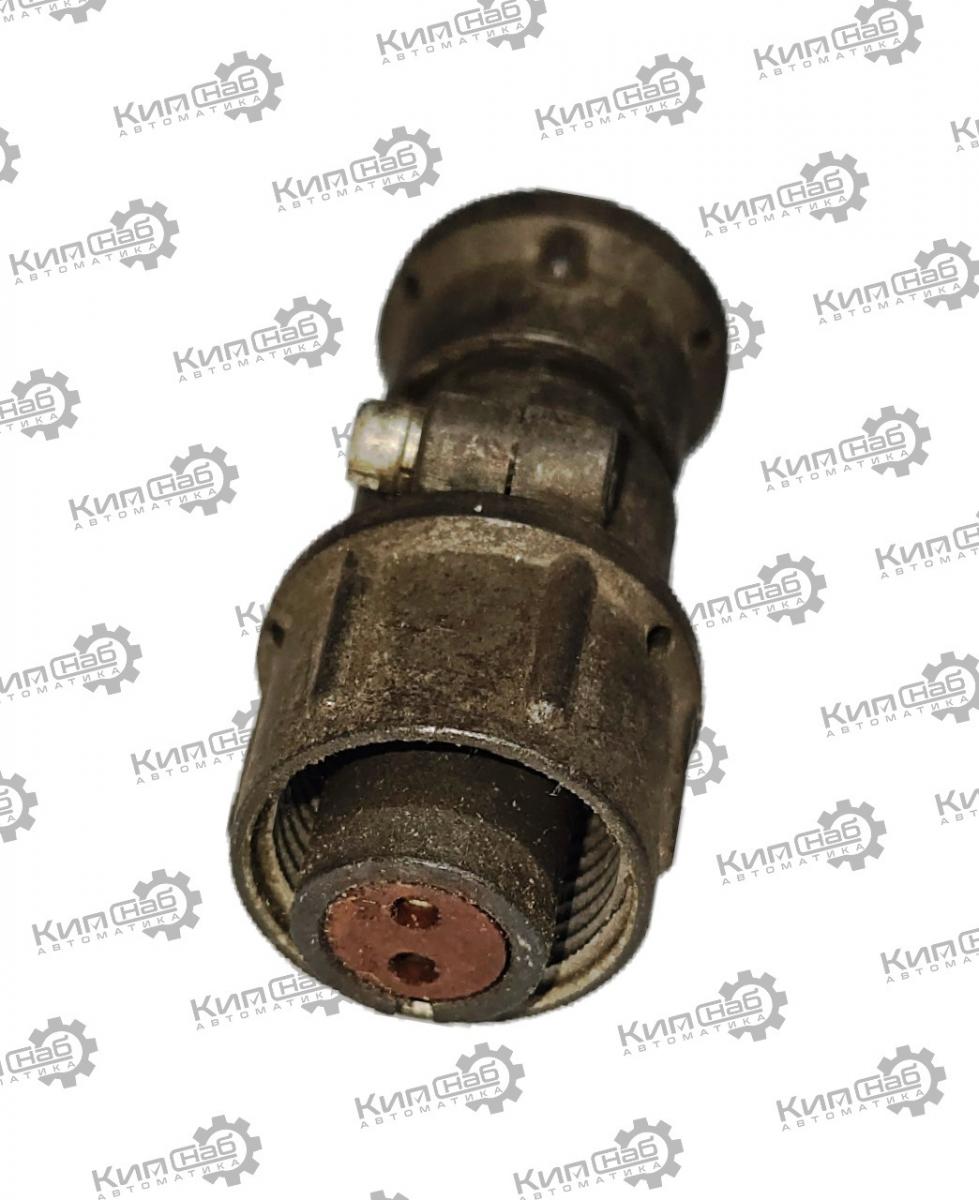

2РТ16П2ЭШ5-А розетка кабельная

Розетка кабельная 2РТ16П2ЭШ5‑А — низкочастотный цилиндрический соединитель с резьбовой фиксацией сочленённого положения. Предназначен для соединения и разъединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В. Используется в электро- и радиоаппаратуре,в авиационной, военной и промышленной технике.

Расшифровка маркировки

• 2РТ — тип соединителя: низкочастотный цилиндрический, пылебрызгозащищённый, теплостойкий;

• 16 — условный размер корпуса;

• П — конструктивное исполнение кабельной части: с прямым патрубком;

• 2 — количество контактов: 2;

• Э — вид гайки патрубка: для экранированного кабеля;

• Ш — часть соединителя: розетка (в маркировке кабельной части «Ш» обозначает розетку, «Г» — вилку);

• 5 — обозначение сочетания контактов (условное число);

• А — дополнительное обозначение (по материалу изолятора или модификации).

Основные технические характеристики

• Тип: розетка кабельная с прямым патрубком и гайкой для монтажа экранированным кабелем.

• Количество контактов: 2.

• Максимальное рабочее напряжение: 700 В.

• Максимальная рабочая частота: до 3 МГц (для переменного тока).

• Рабочий ток на контакт: от 10 до 200 А (зависит от условий эксплуатации).

• Сопротивление изоляции (в нормальных климатических условиях): не менее 1 000 МОм.

• Сопротивление контактов:

  • для контакта диаметром 1,5 мм: не более 2,5 мОм;

  • для контакта диаметром 2,5 мм: не более 1 мОм.

• Диапазон рабочих температур: от −60 °C до +100 °C.

• Смена температур (с учётом перегрева контактов): от −60 °C до +180 °C.

• Относительная влажность воздуха (при +40 °C): до 98 %.

• Атмосферное пониженное давление: до 1,3⋅10−4 Па (10−6 мм рт. ст.).

• Вибрация: диапазон частот 1–10 000 Гц, ускорение до 100 м/с² (10 g).

• Удары:

  • одиночные — с ускорением до 10 000 м/с² (1 000 g);

  • многократные — с ускорением до 1 500 м/с² (150 g).

• Покрытие контактов: серебро или никель (обеспечивает низкое сопротивление и высокую коррозионную стойкость).

• Способ монтажа: объёмный монтаж, пайкой.

• Вид сочленения: резьбовое (обеспечивает надёжную фиксацию и устойчивость к вибрациям).

• Поляризация корпусов: одношпоночная (предотвращает неправильное сочленение).

• Количество сочленений‑расчленений: не менее 500 циклов.

• Климатическое исполнение: УХЛ (умеренный и холодный климат) по ГОСТ 15150‑69.

• Гарантийный срок хранения: не менее 20 лет со дня изготовления.

• Гарантийная наработка:

  • 1 000 часов во всех режимах и условиях, допускаемых ТУ;

  • 100 000 часов в облегчённом режиме (в пределах гарантийного срока хранения).

• Материал изолятора: термостойкий диэлектрик (например, карболит).

• Корпус: металлический, негерметичный.

Конструктивные особенности

• Цилиндрическая форма корпуса упрощает монтаж и сочленение.

• Резьбовая фиксация предотвращает самопроизвольное рассоединение при вибрациях и ударах.

• Прямой патрубок с гайкой предназначен для монтажа экранированного кабеля — обеспечивает защиту от электромагнитных помех.

• Серебряное или никелевое покрытие контактов минимизирует переходное сопротивление и окисление.

• Одношпоночная поляризация исключает неправильное сочленение вилки и розетки.

• Термостойкий изолятор устойчив к высоким температурам и механическим нагрузкам.

Область применения

Соединитель используется в:

• авиационной и космической технике;

• военной аппаратуре;

• промышленных системах управления и автоматизации;

• радиоэлектронной аппаратуре общего и специального назначения;

• системах связи и передачи данных;

• подвижных и стационарных комплексах, работающих в жёстких климатических условиях.

Преимущества

• высокая надёжность и долговечность (ресурс — 500 циклов сочленения);

• устойчивость к экстремальным температурам (от −60 °C до +100 °C);

• защита от вибраций и ударных нагрузок;

• низкое переходное сопротивление контактов;

• совместимость с соединителями серий ШР (по ГЕ0.364.107ТУ) и 2РТТ (по ГЕ0.364.120ТУ);

• возможность работы в условиях пониженного давления и высокой влажности;

• экранировка (совместимость с экранированными кабелями).

Рекомендации по эксплуатации

• использовать только в цепях с напряжением не выше 700 В;

• соблюдать соответствие количества контактов требованиям схемы;

• при монтаже кабеля обеспечить надёжное экранирование (для защиты от помех);

• выполнять пайку контактов с соблюдением температурного режима (чтобы не повредить изолятор);

• проверять состояние резьбовых соединений перед сочленением;

• очищать контакты от загрязнений перед подключением;

• не превышать допустимые механические нагрузки (вибрация, удары);

• хранить в упаковке изготовителя при нормальных климатических условиях (если не используется сразу после получения).
