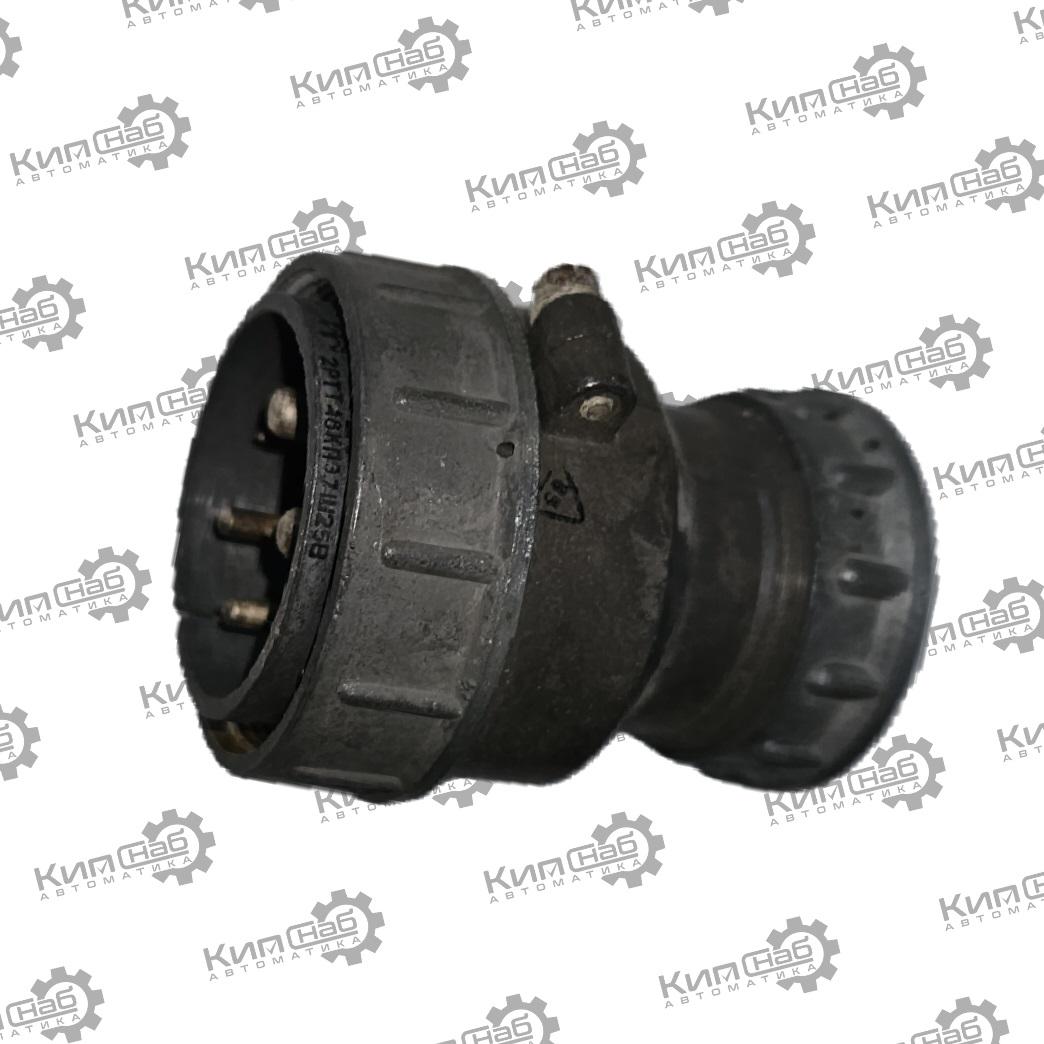

2РТТ48КПЭ7Ш25В вилка кабельная

Вилка кабельная 2РТТ48КПЭ7Ш25В — низкочастотный цилиндрический соединитель (вилка кабельная) с резьбовой фиксацией сочленённого положения. Предназначен для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Расшифровка маркировки

• 2РТТ — тип соединителя: пылебрызгозащищённый, теплостойкий, тропикоустойчивый;
• 48 — условный размер корпуса;
• К — вид корпуса: кабельный;
• П — вид патрубка: прямой;
• Э — вид гайки патрубка: для экранированного кабеля;
• 7 — количество контактов: 7;
• Ш — часть соединителя: вилка (штырь);
• 25 — обозначение сочетания контактов (условное число);
• В — всеклиматическое исполнение.

Основные технические характеристики

• Тип: вилка кабельная с прямым патрубком и гайкой для монтажа экранированным кабелем.
• Количество контактов: 7.
• Максимальное рабочее напряжение (амплитудное значение): 850 В.
• Максимальная рабочая частота: до 3 МГц (для переменного тока).
• Рабочий ток на контакт: от 20 до 200 А (зависит от диаметра контакта).
• Сопротивление изоляции (в нормальных климатических условиях): не менее 5 000 МОм.
• Диапазон рабочих температур: от −60 °C до +100 °C.
• Смена температур: от −60 °C до +180 °C (с учётом температуры перегрева контактов).
• Атмосферное пониженное рабочее давление: 1,3⋅10
  −4
  Па (10
  −6
  мм рт. ст.).
• Относительная влажность воздуха (при +40 °C): до 98 %.
• Вибрация: диапазон частот 1–5 000 Гц, ускорение до 300 м/с² (30 g).
• Удары:
• одиночные — с ускорением до 10 000 м/с² (1 000 g);
• многократные — с ускорением до 1 500 м/с² (150 g).
• Покрытие контактов: серебро (обеспечивает низкое сопротивление и высокую коррозионную стойкость).
• Способ монтажа: пайка.
• Вид сочленения: резьбовое (обеспечивает надёжную фиксацию и устойчивость к вибрациям).
• Поляризация корпусов: одношпоночная (предотвращает неправильное сочленение).
• Количество сочленений‑расчленений: не менее 500 циклов.
• Минимальный срок сохраняемости: 15 лет.
• Гарантийный срок хранения: не менее 15 лет со дня изготовления.
• Гарантийная наработка:
• 1 000 часов во всех режимах и условиях, допускаемых ТУ;
• 130 000 часов в облегчённом режиме.
• Материал корпуса: металл.
• Материал изолятора: карболит (обеспечивает механическую прочность и электроизоляцию).
• Конструктивные особенности
• Цилиндрическая форма корпуса упрощает монтаж и сочленение.
• Резьбовая фиксация предотвращает самопроизвольное рассоединение при вибрациях и ударах.
• Прямой патрубок с гайкой предназначен для монтажа экранированного кабеля — обеспечивает защиту от электромагнитных помех.
• Серебряное покрытие контактов минимизирует переходное сопротивление и окисление.
• Пылебрызгозащита (при наличии резиновых кожухов, втулок и шайб) — защищает от воздействия окружающей среды.
• Одношпоночная поляризация исключает неправильное сочленение вилки и розетки.
• Карболитовый изолятор устойчив к высоким температурам и механическим нагрузкам.

Область применения

Соединитель используется в:

• авиационной и космической технике;
• военной аппаратуре;
• промышленных системах управления и автоматизации;
• радиоэлектронной аппаратуре общего и специального назначения;
• системах связи и передачи данных;
• подвижных и стационарных комплексах, работающих в жёстких климатических условиях.

Преимущества

высокая надёжность и долговечность (ресурс — 500 циклов сочленения);

устойчивость к экстремальным температурам (от −60 °C до +100 °C);

защита от вибраций и ударных нагрузок;

пылебрызгозащищённое исполнение (при комплектации кожухами);

экранировка (совместимость с экранированными кабелями);

низкое переходное сопротивление контактов (благодаря серебряному покрытию);

совместимость с соединителями серий ШР (по ГЕ0.364.107ТУ) и 2РТ‑А (по ГЕ0.364.118ТУ).

Рекомендации по эксплуатации

• использовать только в цепях с напряжением не выше 850 В;
• соблюдать соответствие количества и диаметра контактов требованиям схемы;
• при монтаже кабеля обеспечить надёжное экранирование (для защиты от помех);
• выполнять пайку контактов с соблюдением температурного режима (чтобы не повредить изолятор);
• проверять состояние резьбовых соединений перед сочленением;
• очищать контакты от загрязнений перед подключением;
• не превышать допустимые механические нагрузки (вибрация, удары);
• хранить в упаковке изготовителя при нормальных климатических условиях (если не используется сразу после получения).
