СШР60У45ЭГ3 вилка кабельная

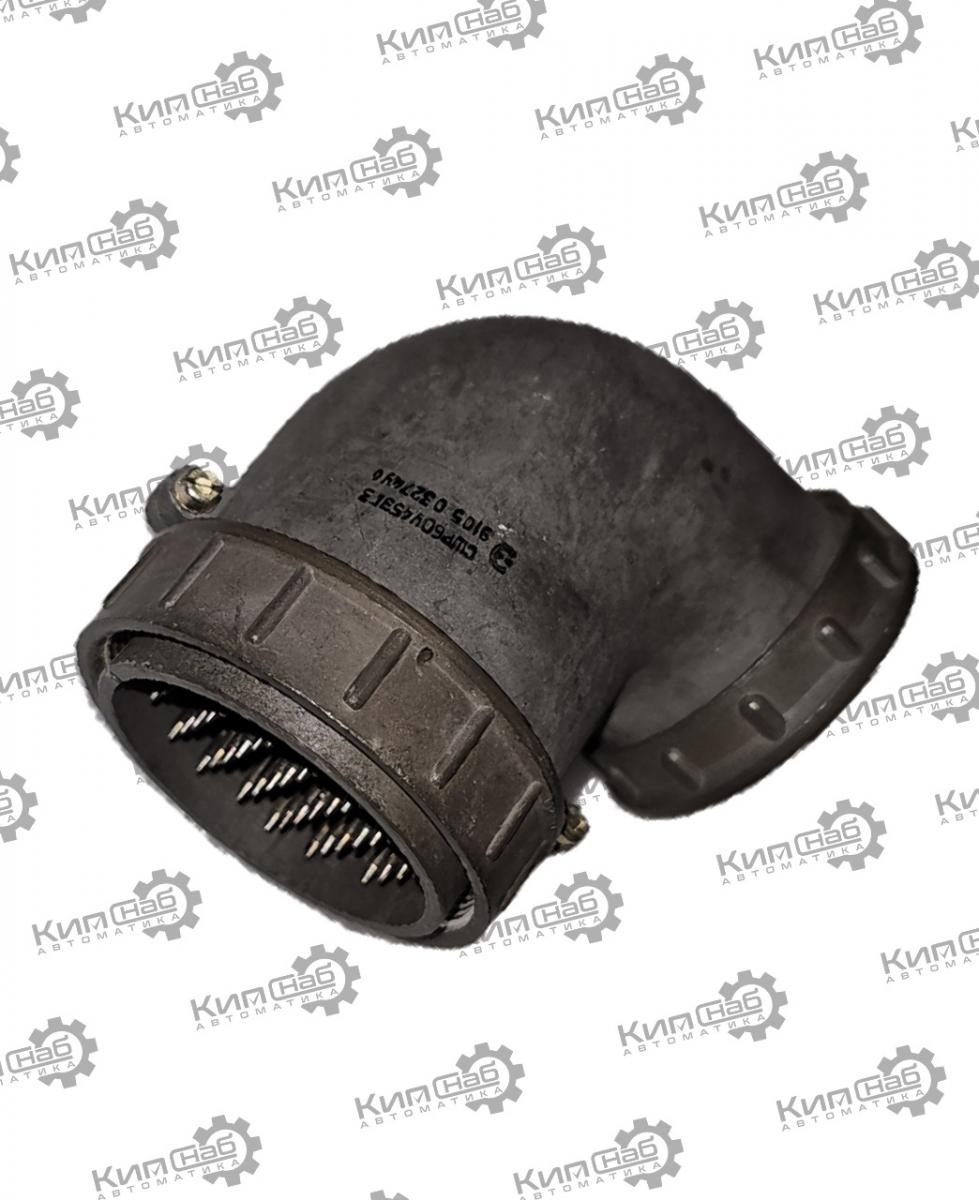

СШР60У45ЭГ3 — кабельная вилка специального штепсельного разъёма (СШР) с угловым патрубком и гайкой для экранированного кабеля. Низкочастотный цилиндрический негерметичный соединитель для объёмного монтажа с резьбовой фиксацией.

Назначение

Вилка предназначена для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Работает в цепях:

• постоянного тока;
• переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

• СШР — тип соединителя (специальный штепсельный разъём);
• 60 — условный размер корпуса;
• У — конструктивное исполнение: угловой патрубок (для кабельной части);
• 45 — количество контактов;
• Э — вид гайки патрубка: для экранированного кабеля;
• Г — вид контактов: вилка (для кабельной части);
• 3 — обозначение сочетания контактов (условное число).

Основные характеристики

• Тип соединителя: специальный, негерметичный.
• Климатическое исполнение: УХЛ (умеренный и холодный климат).
• Сочленение: резьбовое.
• Поляризация корпуса: одношпоночная (исключает неправильное подключение).
• Монтаж: внутренний, объёмный, методом пайки проводов к хвостовикам контактов.
• Покрытие контактов: серебро (обеспечивает коррозионную стойкость и хорошую проводимость).
• Диаметр контактов: 2,5 мм.
• Количество контактов:

Электрические параметры

• Максимальное рабочее напряжение: 850 В.
• Максимальная рабочая частота: 3 МГц.
• Ток на одиночный контакт: до 35 А.
• Общая токовая нагрузка: до 500 А.
• Сопротивление контактов: ≤ 1,3 мОм.
• Сопротивление изоляции (в нормальных условиях): ≥ 5000 МОм.

Эксплуатационные параметры

• Диапазон рабочих температур: от −60∘C до +70∘C.
• С учётом перегрева контактов: возможна работа до +110∘C.
• Вибрация (синусоидальная): диапазон частот 1–5000 Гц, ускорение до 300 м/с² (30 g).
• Ударные нагрузки:
  • одиночные удары — до 10 000 м/с² (1000 g);
  • многократные удары — до 1500 м/с² (150 g).
• Пониженное атмосферное давление: до 1,3⋅10−4Па (1,3⋅10−6 мм рт. ст.).
• Количество циклов сочленения‑расчленения:
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 25 лет.

Области применения

• радиоэлектронная аппаратура (общего и специального назначения);
• авиационное оборудование;
• военная техника;
• судовое приборостроение;
• промышленная автоматика;
• системы связи и оповещения;
• наземные системы управления;
• электрооборудование с экранированными кабельными линиями.
