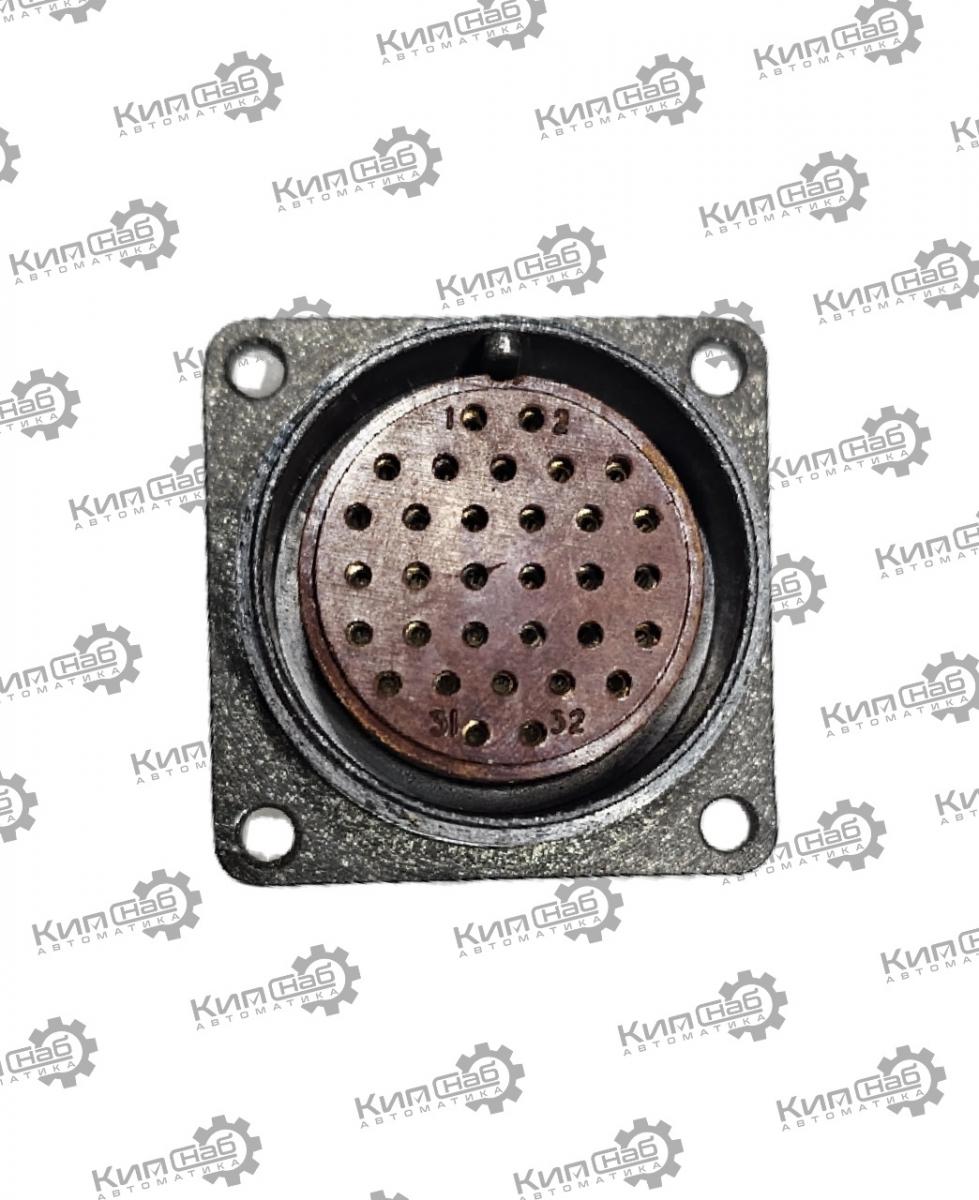

2РМ30Б32Г1В1 розетка блочная

2РМ30Б32Г1В1 — блочная (приборная) розетка серии 2РМ без патрубка с контактами, покрытыми серебром. Низкочастотный цилиндрический негерметичный соединитель для объёмного монтажа с резьбовой фиксацией сочленённого положения.

Назначение

Розетка предназначена для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Работает в цепях:

• постоянного тока;
• переменного тока частотой до 3 МГц при напряжении до 700 В (амплитудное значение);
• импульсного тока.

Расшифровка обозначения

• 2РМ — тип соединителя (серия низкочастотных цилиндрических разъёмов);
• 30 — условный размер корпуса (посадочный диаметр 30 мм);
• Б — вид корпуса: блочный (приборный);
• 32 — количество контактов;
• Г — часть соединителя: розетка (гнездо);
• 1 — обозначение сочетания контактов (условное число);
• В — покрытие контактов: серебро (вариант «А» означает золото);
• 1 — теплостойкость: 100 °C (вариант «2» — 200 °C, «Л» — левая розетка).

Основные характеристики

• Тип соединителя: низкочастотный, цилиндрический, негерметичный.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150‑69 (умеренный и холодный климат).
• Сочленение: резьбовое.
• Поляризация корпуса: одношпоночная (исключает неправильное подключение).
• Монтаж: внутренний, объёмный, методом пайки проводов к хвостовикам контактов.
• Материал корпуса: алюминиевый сплав АЛ‑11.
• Изоляция: пресс‑материал АГ‑4 или карболит.
• Диаметр контактов: 1,0 мм.

Электрические параметры

• Максимальное рабочее напряжение: 700 В.
• Максимальная рабочая частота: 3 МГц.
• Ток на одиночный контакт: до 7 А (в зависимости от диаметра контакта).
• Суммарная токовая нагрузка: до 106–560 А (зависит от режима работы).
• Сопротивление контактов: ≤ 5 мОм.
• Сопротивление изоляции (в нормальных условиях): ≥ 5000 МОм.

Эксплуатационные параметры

• Диапазон рабочих температур: от −60∘C до +100∘C.
• Вибрация (синусоидальная): диапазон частот 1–5000 Гц, ускорение до 490 м/с² (50 g).
• Ударные нагрузки:
  • одиночные удары — до 5000 м/с² (500 g);
  • многократные удары — до 1000 м/с² (100 g).
• Пониженное атмосферное давление: до 1,3⋅10−4Па.
• Количество циклов сочленения‑расчленения:
• Минимальная наработка: 1000 часов (во всех режимах и условиях, допускаемых ТУ).
• Наработка в облегчённом режиме: до 100 000 часов.
• Срок сохраняемости: 15 лет.

Совместимость

Розетки серии 2РМ совместимы с:

• вилками серии 2РМ соответствующего типоразмера;
• соединителями 2РТТ (по ТУ ГЕ0.364.120);
• соединителями 2РТ‑А (по ТУ ГЕ0.364.118).

Важно: соединение выполняется только между кабельным и блочным разъёмом (кабельная вилка + блочная розетка или кабельная розетка + блочная вилка).

Области применения

• радиоэлектронная аппаратура общего и специального назначения;
• авиационное оборудование;
• военная техника;
• судовое приборостроение;
• промышленная автоматика;
• системы связи и оповещения;
• наземные системы управления;
• контрольно‑измерительная аппаратура.

Особенности эксплуатации

• Изготавливается для внутреннего монтажа.
• При монтаже требуется обеспечить надёжную фиксацию и пайку контактов.
• Для защиты от внешних воздействий (пыль, влага) рекомендуется использовать кожухи или заглушки.
• Маркировка нанесена на корпусе.

Технические условия

• приёмка «1»: АШДК.434410.062ТУ;
• приёмка «5»: ГЕ0.364.126ТУ;
• приёмка «9»: ГЕ0.364.126ТУ, бР0.364.045ТУ.

Итог: 2РМ30Б32Г1В1 — надёжный соединитель для ответственных применений в жёстких условиях эксплуатации. Обеспечивает стабильное электрическое соединение при значительных механических и климатических нагрузках, совместим с рядом отечественных разъёмов и рассчитан на длительный срок службы.
