2РМ30КУН32Ш1В1 вилка кабельная

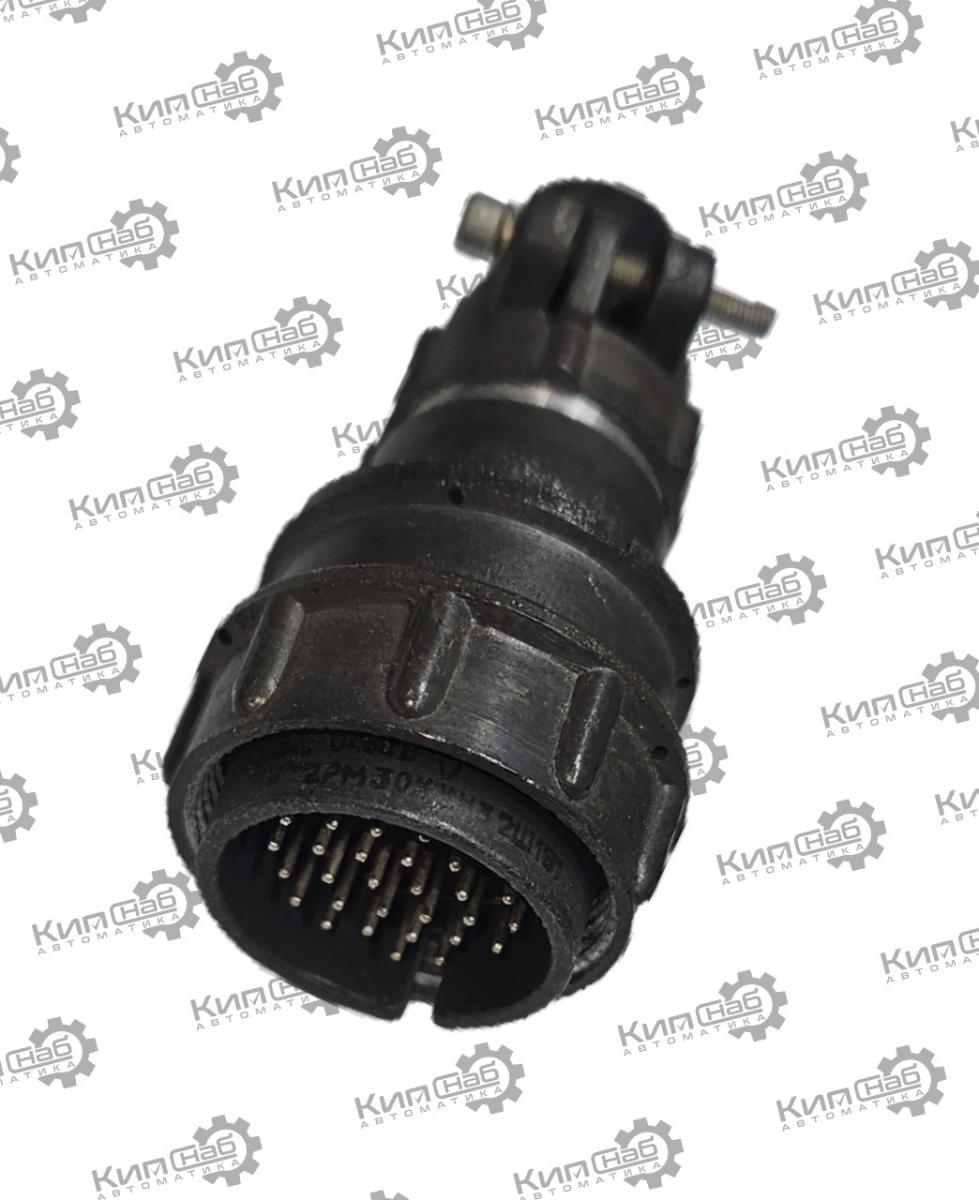

2РМ30КУН32Ш1В1 — кабельная вилка серии 2РМ с угловым патрубком для неэкранированного кабеля. Низкочастотный цилиндрический негерметичный соединитель объёмного монтажа с резьбовой фиксацией сочленённого положения.

Назначение

Вилка предназначена для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Работает в цепях:

• постоянного тока;

• переменного тока частотой до 3 МГц при напряжении до 700 В (амплитудное значение);

• импульсного тока.

Расшифровка обозначения

• 2РМ — тип соединителя (серия низкочастотных цилиндрических разъёмов);

• 30 — условный размер корпуса (посадочный диаметр 30 мм);

• К — вид корпуса: кабельный;

• У — вид патрубка: угловой;

• Н — вид гайки патрубка: для неэкранированного кабеля;

• 32 — количество контактов;

• Ш — часть соединителя: вилка;

• 1 — обозначение сочетания контактов (все контакты диаметром 1,0 мм);

• В — покрытие контактов: серебро (вариант «А» означает золото);

• 1 — теплостойкость: до +100∘C (вариант «2» — до +200∘C, «Л» — левая розетка).

Основные характеристики

• Тип соединителя: низкочастотный, цилиндрический, негерметичный.

• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150‑69 (умеренный и холодный климат).

• Сочленение: резьбовое.

• Поляризация корпуса: одношпоночная (исключает неправильное подключение).

• Монтаж: внутренний, объёмный, методом пайки проводов к хвостовикам контактов.

• Материал корпуса: алюминиевый сплав АЛ‑11.

• Изоляция: пресс‑материал АГ‑4 или карболит.

• Диаметр контактов: 1,0 мм.

• Конструкция: извлекаемые контакты (облегчают монтаж и демонтаж).

Электрические параметры

• Максимальное рабочее напряжение: 700 В.

• Максимальная рабочая частота: 3 МГц.

• Ток на одиночный контакт: 4–8 А (в зависимости от режима работы).

• Суммарная токовая нагрузка: до 106 А.

• Сопротивление контактов: ≤ 5 мОм.

• Сопротивление изоляции (в нормальных условиях): ≥ 5000 МОм.

Эксплуатационные параметры

• Диапазон рабочих температур: от −60∘C до +100∘C.

• Вибрация (синусоидальная): диапазон частот 1–5000 Гц, ускорение до 490 м/с² (50 g).

• Ударные нагрузки:

  • одиночные удары — до 5000 м/с² (500 g);

  • многократные удары — до 1000 м/с² (100 g).

• Пониженное атмосферное давление: до 1,3⋅10−4 Па.

• Количество циклов сочленения‑расчленения: 500.

• Минимальная наработка: 1000 часов (во всех режимах и условиях, допускаемых ТУ).

• Наработка в облегчённом режиме: до 100 000 часов.

• Срок сохраняемости: 15 лет.

Совместимость

Вилки серии 2РМ совместимы с:

• розетками серии 2РМ соответствующего типоразмера;

• соединителями 2РТТ (по ТУ ГЕ0.364.120);

• соединителями 2РТ‑А (по ТУ ГЕ0.364.118).

Важно: соединение выполняется только между кабельным и блочным разъёмом (кабельная вилка + блочная розетка или кабельная розетка + блочная вилка).

Области применения

• радиоэлектронная аппаратура общего и специального назначения;

• авиационное оборудование;

• военная техника;

• судовое приборостроение;

• промышленная автоматика;

• системы связи и оповещения;

• наземные системы управления;

• контрольно‑измерительная аппаратура.

Особенности эксплуатации

• Изготавливается для внутреннего монтажа.

• При монтаже требуется обеспечить надёжную фиксацию кабеля в патрубке и пайку контактов.

• Для защиты от внешних воздействий (пыль, влага) рекомендуется использовать кожухи или заглушки.

• Маркировка нанесена на корпусе.

• Угловой патрубок облегчает прокладку кабеля в стеснённых условиях.

Технические условия

• приёмка «1»: АШДК.434410.062ТУ;

• приёмка «5»: ГЕ0.364.126ТУ;

• приёмка «9»: ГЕ0.364.126ТУ, бР0.364.045ТУ.

Итог: 2РМ30КУН32Ш1В1 — надёжный соединитель для ответственных применений в жёстких условиях эксплуатации. Обеспечивает стабильное электрическое соединение при значительных механических и климатических нагрузках, совместим с рядом отечественных разъёмов и рассчитан на длительный срок службы.
