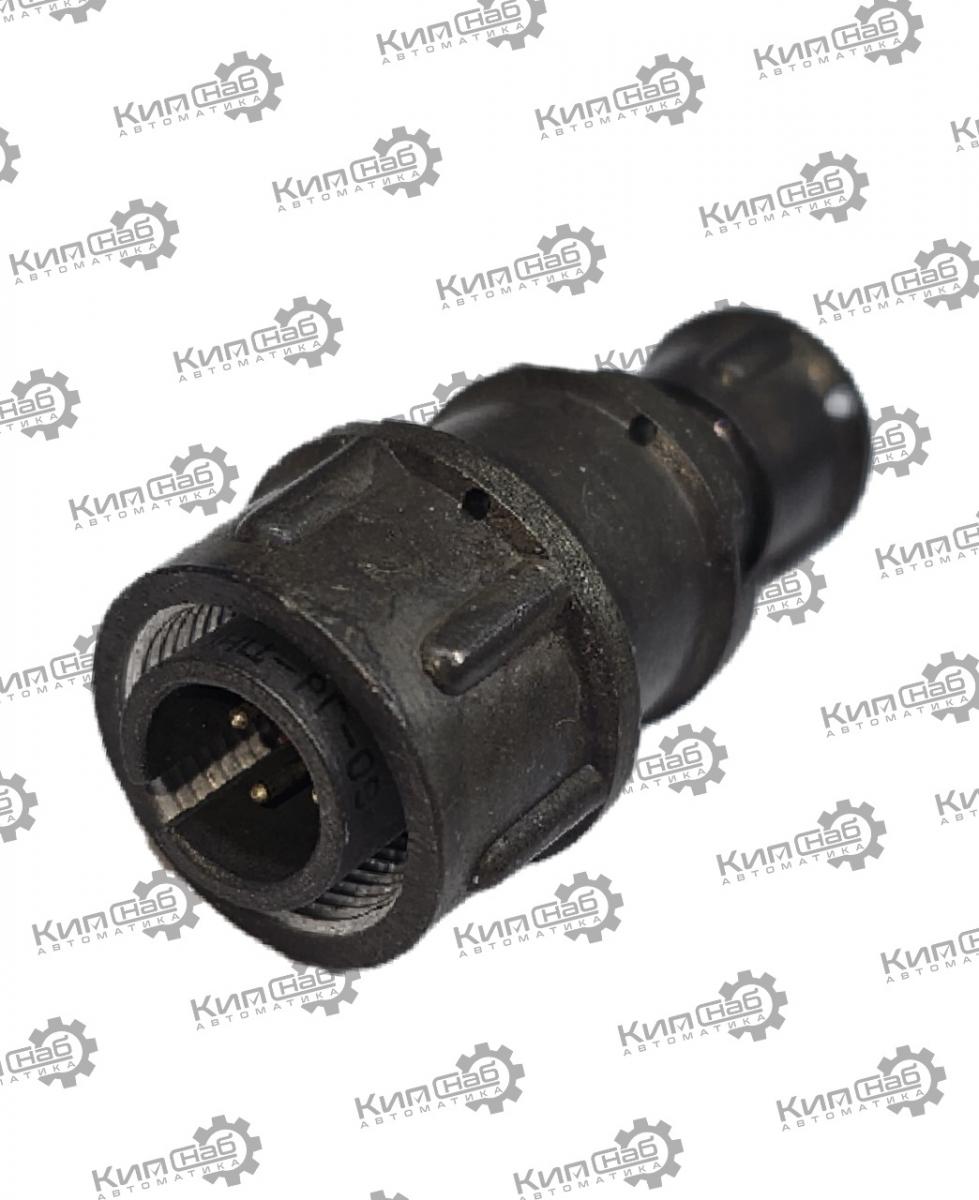

ОНЦ-РГ-09-4/14-В13 вилка кабельная

Кабельная вилка ОНЦ‑РГ‑09‑4/14‑В13 — низкочастотный цилиндрический соединитель с прямым патрубком. Предназначен для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.Используется для подключения кабелей к блокам, приборам и устройствам.

Основные технические характеристики

• Максимальное рабочее напряжение: 500 В.
• Максимальная рабочая частота: 3 МГц.
• Ток на контакт: до 2,5 А.
• Максимальный ток (одиночный контакт): до 5 А.
• Сопротивление контактов: 30–50 мОм (зависит от диаметра контакта).
• Сопротивление изоляции (в нормальных условиях): не менее 5000 МОм.
• Диаметр контактов: 1,0 мм.
• Рабочая температура: от −60∘C до +70∘C.
• Повышенная влажность: до 98 % при +40∘C.
• Атмосферное давление: до 5,3⋅10−4Па (400 мм рт. ст.).
• Вибрация: диапазон 1–5000 Гц, ускорение до 100 м/с² (10 g).
• Механические удары:
  • одиночный — до 1500 м/с² (150 g);
  • многократный — до 400 м/с² (40 g).
• Количество сочленений‑расчленений: 500 циклов.
• Срок сохраняемости: 6 лет.
• Минимальная наработка: 10 000 часов.

Конструкция и исполнение

• Тип: низкочастотный цилиндрический разъём серии ОНЦ (отечественный низкочастотный цилиндрический).
• Вид: кабельная вилка с прямым патрубком (исполнение «В13»).
• Сочленение: резьбовое, с одношпоночной поляризацией (исключает неправильное подключение).
• Корпус: негерметичный, алюминиевый сплав (лёгкий и устойчивый к коррозии).
• Защита: может комплектоваться резиновым кожухом — в таком исполнении становится пылебрызгозащищённым.
• Монтаж: объёмный, методом пайки проводов к контактам.
• Исполнение: для внутреннего монтажа в аппаратуре.
• Экранирование: конструкция предусматривает возможность подключения экранированного кабеля (по исполнению 13).
• Климатическое исполнение: всеклиматическое, подходит для эксплуатации в различных условиях.

Расшифровка обозначения

Материалы

• Корпус: алюминиевый сплав.
• Контакты: латунь или бронза.
• Покрытие контактов: никель (обеспечивает коррозионную стойкость и хорошую проводимость).
• Изоляция: термостойкий пластик или стеклопластик (устойчив к нагреву и механическим нагрузкам).

Области применения

Вилка ОНЦ‑РГ‑09‑4/14‑В13 используется в сферах, где требуется надёжное электрическое соединение в сложных условиях:

• промышленная автоматика;
• авиационное оборудование;
• военная и специальная техника;
• радиоэлектроника и системы связи;
• контрольно‑измерительная аппаратура;
• судовое приборостроение;
• наземные системы управления;
• аппаратура связи и оповещения.
