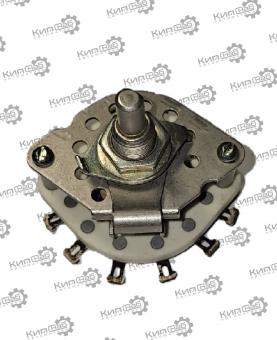

Переключатель ПГК-3П3Н

ПГК‑3П3Н галетный поворотный переключатель с керамическими платами,предназначен для коммутации электрических цепей — работает с постоянным и переменным током, в том числе на низких и высоких частотах. Применяют в радиоэлектронной аппаратуре разного назначения.

Расшифровка маркировки

• ПГК — переключатель галетный с керамическими платами.
• 3П — 3 рабочих положения.
• 3Н — 3 направления коммутации.

Основные характеристики

• Коммутируемое напряжение: до 350 В.
• Ток: до 3 А (переменный), до 0,5 А (постоянный).
• Мощность: до 70 Вт (переменный ток), до 15 Вт (постоянный ток).
• Сопротивление контакта: не более 0,02 Ом.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 1500 В.
• Момент переключения: 0,39–1,17 Н·м.
• Рабочий диапазон температур: от –60 до +85 °C.
• Допустимая влажность: до 98 % при +35 °C.
• Наработка: не менее 5000 циклов.
• Срок сохраняемости: 12 лет.

Конструктивные особенности

• Платы: одна керамическая галета.
• Выводы: под пайку, из латуни с серебряным покрытием.
• Крепление: резьбовое, через ось и гайку; установочное отверстие — 10,2 мм.
• Вал: варианты с прямой или конической лыской.
• Ручка: не входит в комплект, подходит с внутренним диаметром 6 мм.
• Исполнение ПГК: открытое (без корпуса).
