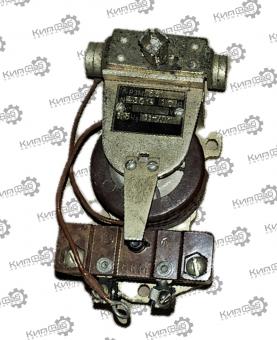

Реле электромагнитное РЭМ-651 10А

РЭМ‑651 — электромагнитное реле постоянного тока с самовозвратом. Применяется в качестве реле управления в комплектных устройствах с электроприводами постоянного тока. Основные сферы использования — судовое электрооборудование и вагоны метрополитена.

Назначение

Реле предназначено для:

• управления цепями постоянного тока;

• коммутации электрических нагрузок;

• реализации схем автоматики и защиты;

• работы в системах, требующих надёжного и быстрого срабатывания.

Основные характеристики

• Тип тока: постоянный.

• Номинальный ток контактов: 10 А.

• Номинальное напряжение цепи контактов: 110 В, 220 В, 320 В.

• Втягивающие катушки: выпускаются на номинальные токи: 2,5 А, 5 А, 10 А, 15 А, 25 А, 50 А, 100 А, 200 А, 300 А, 600 А.

• Регулировка тока срабатывания: в пределах 1,3–3,5 Iном​ (130–350 % номинального тока катушки), стандартная настройка — 2,5 Iном​ (250 %).

• Количество и тип контактов: 1 переключающий контакт.

• Способ возврата: самовозврат (автоматическое возвращение в исходное положение после срабатывания).

• Присоединение проводников: переднее (к контактам и катушкам).

• Материал контактов: серебро или сплавы на его основе.

• Корпус: пластмассовый.

• Масса: не более 2,3 кг.

• Габаритные размеры: компактные, промышленные.

Электрические параметры коммутации

Нормальные коммутации (при $\tau \le 0,05$ с для индуктивной нагрузки):

Редкие (пиковые) коммутации:

Эксплуатационные параметры

• Диапазон рабочих температур: от −40∘C до +60∘C.

• Механическая износостойкость: не менее 10 000 циклов включения‑отключения (ВО).

• Коммутационная износостойкость: не менее 10 000 циклов ВО.

• Режимы работы:

  • прерывисто‑продолжительный;

  • повторно‑кратковременный (ПВ 40 %);

  • кратковременный.

• Допустимая частота включений: не более 30 в час.

• Степень защиты: IP20 (защита от попадания пальцев и крупных твёрдых тел, без защиты от влаги).

• Вибрационная стойкость: работоспособность при умеренных вибрациях, характерных для промышленных и судовых установок.

Конструкция и принцип работы

• реле размещено в прочном пластмассовом корпусе;

• втягивающая катушка создаёт магнитное поле при подаче напряжения;

• якорь притягивается к сердечнику катушки, переключая контакт;

• после снятия напряжения с катушки якорь возвращается в исходное положение под действием пружины (самовозврат);

• контакты надёжно закреплены и защищены от внешних воздействий;

• передняя панель обеспечивает удобный доступ для подключения проводов.

Особенности эксплуатации

• при заказе необходимо указать полное наименование реле, тип, номенклатурный номер и номинальный ток катушки;

• требуется обеспечить надёжное крепление реле и качественное подключение проводов;

• рекомендуется периодически проверять состояние контактов и механизма;

• при установке в условиях повышенной вибрации следует использовать дополнительные крепления;

• не допускается эксплуатация во взрывоопасных средах и в условиях высокой влажности без дополнительной защиты.

Области применения

• комплектные устройства электроприводов постоянного тока;

• судовые электроустановки;

• вагоны метрополитена и железнодорожного транспорта;

• промышленные системы автоматики и управления;

• схемы защиты и сигнализации;

• оборудование с необходимостью быстрого и надёжного переключения нагрузок.

Преимущества

• высокая надёжность и долговечность конструкции;

• простота монтажа и обслуживания;

• широкий диапазон номинальных токов катушек;

• высокая коммутационная способность контактов;

• устойчивость к жёстким условиям эксплуатации (включая судовые установки);

• автоматический возврат в исходное положение;

• совместимость с большинством стандартных схем автоматики.

Итог: РЭМ‑651 — надёжное электромагнитное реле для ответственных применений в промышленных, судовых и транспортных системах. Обеспечивает быстрое и точное переключение, устойчиво к перегрузкам и рассчитано на длительную работу в жёстких условиях.
