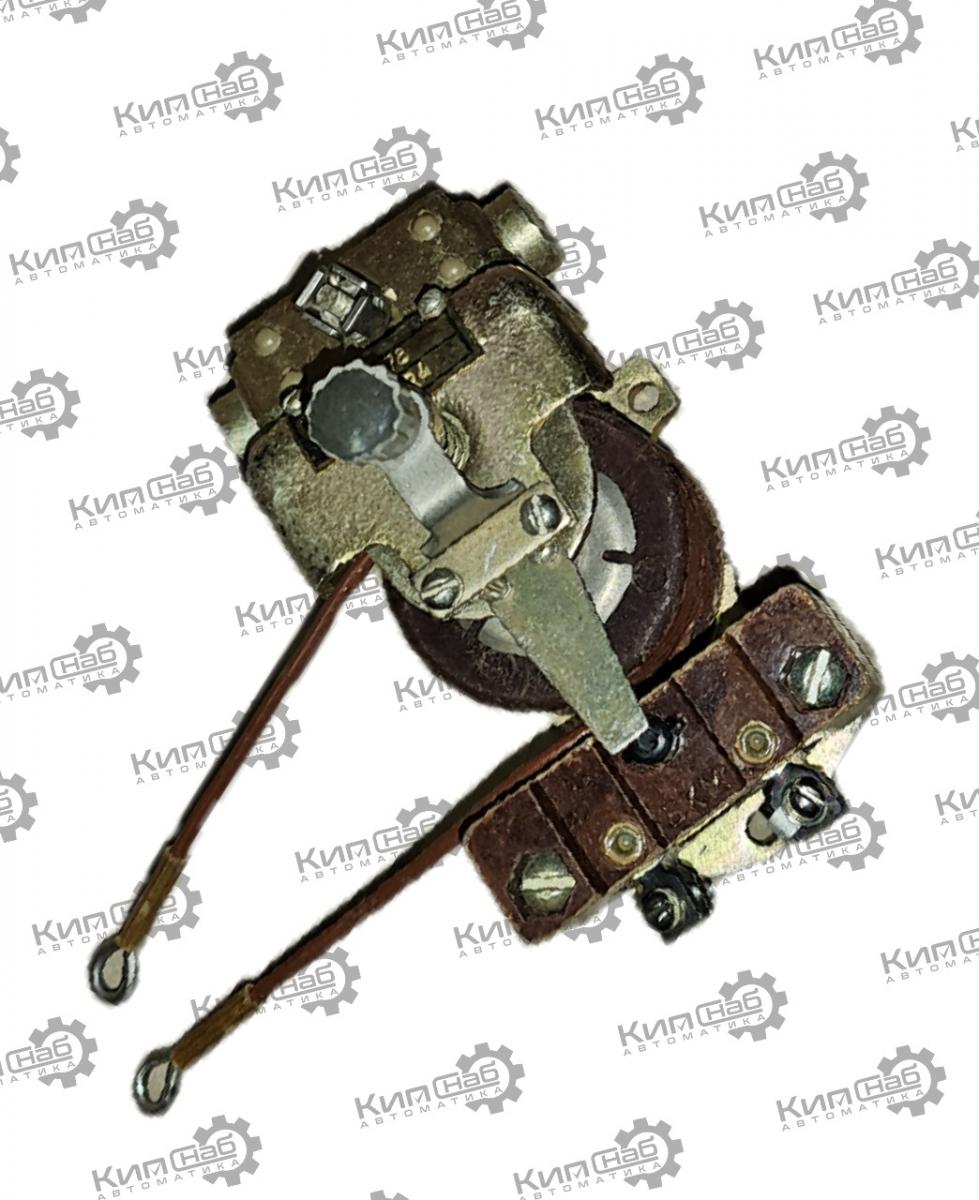

Реле электромагнитное РЭМ-651Р 25А

РЭМ‑651Р — электромагнитное реле постоянного тока с выдержкой времени. Применяется для получения независимой выдержки времени в схемах автоматики: автоматически выполняет заданное действие через определённый промежуток времени после подачи управляющего сигнала.

Назначение

Реле используется в системах, где требуется временная задержка при включении или отключении нагрузки. Основные области применения:

• схемы управления электроприводами постоянного тока;

• судовое электрооборудование;

• системы автоматики вагонов метрополитена;

• промышленные установки с необходимостью выдержки времени;

• защитные схемы с временной задержкой срабатывания.

Расшифровка обозначения

• РЭМ — реле электромагнитное;

• 651 — серия реле;

• Р — модификация (реле с выдержкой времени).

Основные характеристики

• Тип тока: постоянный.

• Номинальный ток контактов: 10 А.

• Номинальное напряжение цепи контактов: 110 В, 220 В, 320 В (в зависимости от исполнения).

• Номинальный ток втягивающей катушки: 2,5; 5; 10; 15; 25; 50; 100; 200; 300; 600 А (в зависимости от модификации).

• Диапазон регулирования тока втягивания: 1,3–3,5 Iном​.

• Количество и тип контактов: 1 переключающий.

• Способ возврата: ручной.

• Присоединение к контактам и катушкам: переднее.

• Материал контактов: серебро или сплавы на его основе.

• Корпус: пластмассовый.

• Масса: не более 2,3 кг.

• Габаритные размеры: определяются конструкцией корпуса (ориентировочно — компактный промышленный формат).

Электрические параметры коммутации

При нормальных коммутациях:

• 110 В: коммутируемый ток 10 А, включаемый 0,5 А, отключаемый 1 А (индуктивная нагрузка, $\tau \le 0,05$ с);

• 220 В: коммутируемый ток 5 А, включаемый 0,2 А, отключаемый 0,5 А;

• 320 В: коммутируемый ток 3,5 А, включаемый 0,13 А, отключаемый 0,35 А.

При редких коммутациях (пиковые нагрузки):

• 110 В: включаемый ток 1,5 А, отключаемый 2,5 А;

• 220 В: включаемый ток 1 А, отключаемый 2 А;

• 320 В: включаемый ток 0,6 А, отключаемый 1,2 А.

Эксплуатационные параметры

• Диапазон рабочих температур: от −40∘C до +60∘C.

• Механическая износостойкость: не менее 10 000 циклов включения‑отключения (ВО).

• Коммутационная износостойкость: не менее 10 000 циклов ВО.

• Режимы работы:

  • прерывисто‑продолжительный;

  • повторно‑кратковременный (ПВ 40 %);

  • кратковременный.

• Степень защиты: IP20 (защита от попадания пальцев и крупных твёрдых тел, без защиты от влаги).

• Вибрационная стойкость: работоспособность при умеренных вибрациях, характерных для промышленных и судовых установок.

• Срок службы: определяется износостойкостью, при соблюдении условий эксплуатации — несколько лет.

Конструкция и принцип работы

• механизм реле размещён в пластмассовом корпусе;

• на лицевой панели расположены:

  • переключатель поддиапазона установок;

  • ручка установки выдержки времени;

• втягивающая катушка создаёт магнитное поле при подаче напряжения;

• контактная система с переключающим контактом;

• механизм выдержки времени обеспечивает задержку срабатывания;

• ручной возврат в исходное положение после срабатывания.

Особенности эксплуатации

• перед установкой необходимо выбрать номинальный ток катушки в соответствии с параметрами цепи управления;

• настройка выдержки времени выполняется вручную с помощью регулировочного элемента на лицевой панели;

• требуется обеспечить надёжное крепление реле и качественное подключение проводов;

• рекомендуется периодически проверять состояние контактов и механизма;

• при установке в условиях повышенной вибрации следует использовать дополнительные крепления.

Области применения

• комплектные устройства электроприводов постоянного тока;

• судовые электроустановки;

• вагоны метрополитена и железнодорожного транспорта;

• промышленные системы автоматики и управления;

• схемы защиты с временной задержкой;

• оборудование с необходимостью плавного включения/отключения нагрузок.

Преимущества

• надёжность и долговечность конструкции;

• простота настройки выдержки времени;

• широкий диапазон номинальных токов катушек;

• высокая коммутационная способность контактов;

• устойчивость к жёстким условиям эксплуатации (включая судовые установки);

• возможность ручного возврата после срабатывания;

• совместимость с большинством стандартных схем автоматики.

Итог: РЭМ‑651Р — надёжное электромагнитное реле с выдержкой времени для ответственных применений в промышленных, судовых и транспортных системах. Обеспечивает точную временную задержку, устойчиво к перегрузкам и рассчитано на длительную работу в жёстких условиях.
